中試控股技術研究院魯工為您講解：

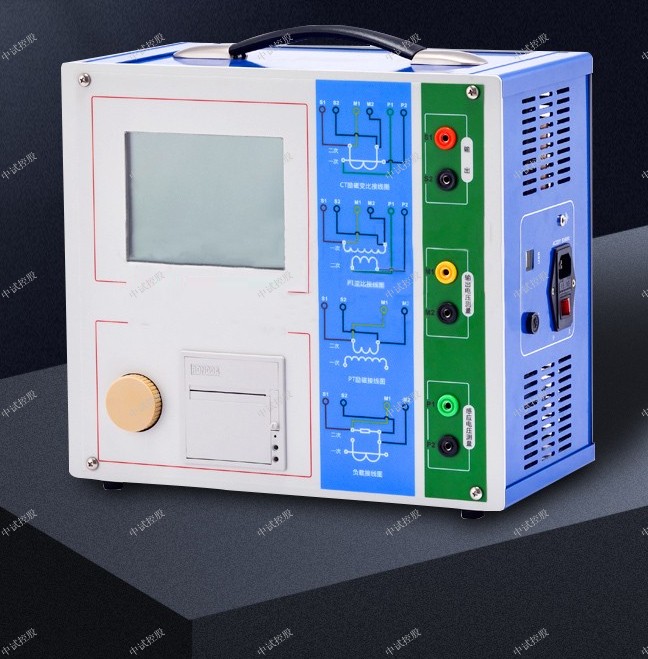

ZSCPT-120P變頻式互感器綜合特性測試儀

ZSCPT-120P變頻式互感器綜合特性測試儀是中試控股針對電力系統互感器測試規范，新一代的電流、電壓互感器測試儀器。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。變頻式互感器綜合特性測試儀一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。變頻互感器綜合特性測試儀可以完美勝任對電力系統計量用高精度級別CT、保護用穩態、暫態CT的測試工作，輕松應對變比高達30000/1的互感器，精度可達0.05% 。中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-120P 變頻式互感器綜合特性測試儀是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
一、技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、ZSCPT-120P 變頻式互感器綜合特性測試儀測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。

二、技術參數
1、測試用途：保護類CT，保護類PT
2、輸出：0~180Vrms，12Arms，18A（峰值）
3、CT變比：測量范圍1~40000，精度±0.2%及精度±0.05%
4、PT變比：測量范圍：1~40000，精度±0.2%（0.05%）
5、ZSCPT-120P 變頻式互感器綜合特性測試儀相位測量精度±5min，分辨率0.5min
6、二次繞組電阻測量范圍0~300Ω，精度2%±2mΩ
7、交流負載測量范圍0~1000VA，精度2%±0.2VA
8、輸入電源電壓AC220V±10%，50Hz
9、工作環境溫度：-10οC~50οC，濕度：≤90%
10、尺寸340mm x 300mm x 150mm重量<9kg

中試控股ZSCPT-120P變頻式互感器綜合特性測試儀產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSCPT-120P變頻式互感器綜合特性測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
