電容式電壓互感器現場校驗儀

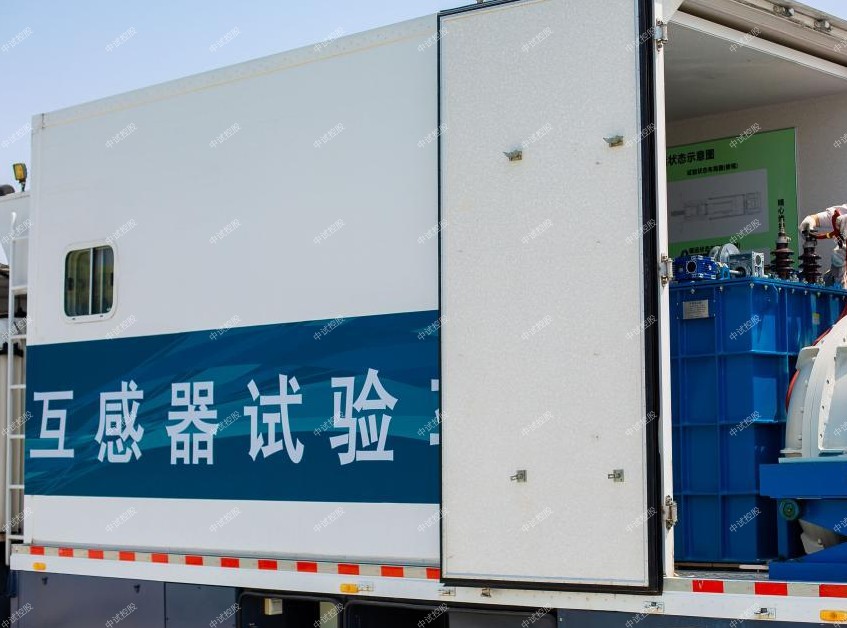

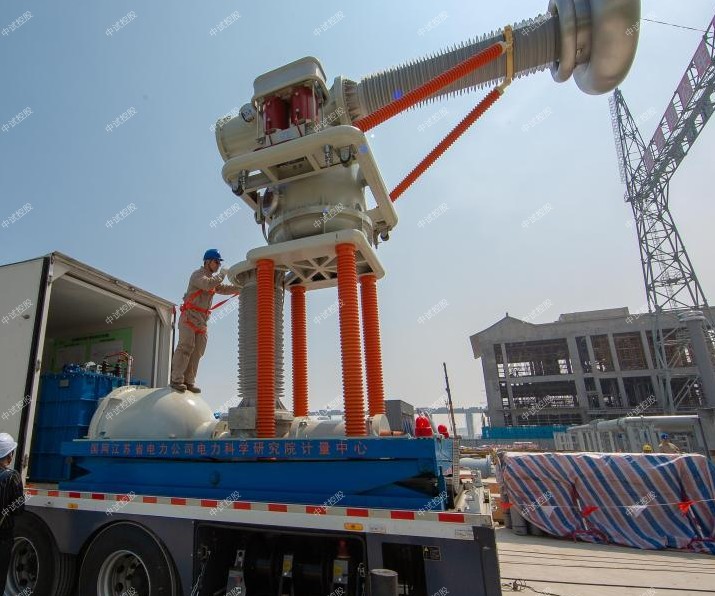

10KV電壓互感器耐壓試驗標準做法？

首先，我先說下情況，電壓互感器有三個已經安裝在10kv高壓柜上面了，電壓互感器實驗報告上耐壓標準是42KV。我在做三相對地耐壓試驗的時候，不管10kv系統是否中性點接地，反正電壓互感器在做耐壓試驗的時候中性點接地的一次線要拆掉的，我想問的是，（1）當我把三相短接然后對地做42kv耐壓試驗和（2）把三相、中性點一起短接后對地做42kv耐壓試驗都可以的嗎?因為我不太確定，怕把電壓互感器做耐壓試驗時用了第一或第二的方法把互感器弄壞了，互感器每一個都只能到5.7kv，交流電壓進去時這個大家都知道是吧？

首先，要把一次側的同相的首端和尾端端接，接耐壓設備的高壓側；其次，中試控股把二次側短接接地。然后就可以升壓了，至于耐壓標準，不要看廠家的，因為耐壓試驗有三種試驗標準，即出廠試驗，交接試驗和大修試驗。其中出廠試驗電壓最高，交接試驗次之，最低就是大修試驗。我猜你可能是施工單位的電氣調試人員，做的應該就是交接試驗。如果母線電壓時10KV的話，試驗電壓應該是27KV。 另外，必須把一次的同相的首尾短接，要不然會產生電感。

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器現場校驗儀
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 中試控股無需升壓源、標準互感器、負荷箱，中試控股采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
2. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器現場校驗儀單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，中試控股人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器現場校驗儀具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%

8. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器現場校驗儀校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（國家計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器現場校驗儀主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

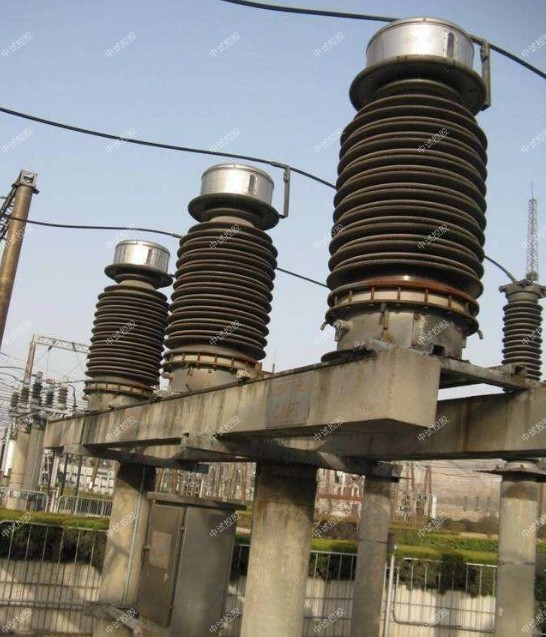

電壓互感器安裝前應進行哪些檢查？

(1)檢查瓷套管有無裂紋，瓷套管與上蓋間的膠合是否牢靠，中試控股用手輕輕撥動套管，套管不應活動。
(2)檢查互感器的油位指示器，應無堵塞和滲油現象，油面過高，會使密封式互感器內產生較大的壓力，油面過低，會引起互感器過熱或絕緣物損壞。油面高度一般距油箱蓋10～115mm。
(3)檢查互感器外殼有無漏油現象，如有應吊出鐵芯修復。
(4)用手轉動油箱上的閥門，閥門應轉動靈活。
