S180停電電電纜識別儀



S180電纜識別儀

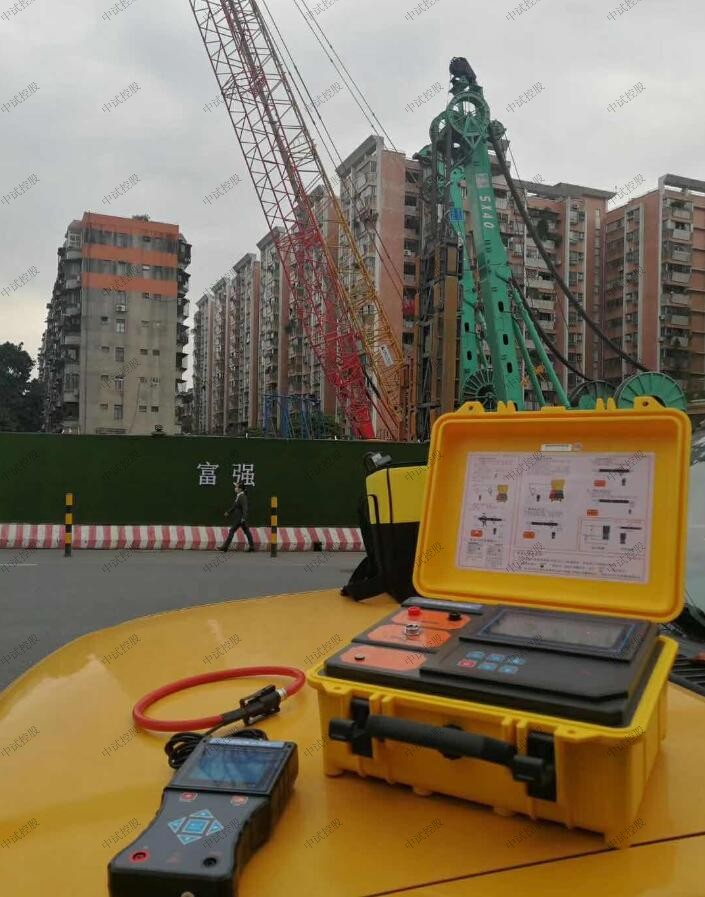

S180電纜識別儀是為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。中試控股電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。

S180停電電電纜識別儀發射機采用脈沖電流原理，給電纜線芯注入脈沖電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

接收機為手持設備，3.5寸彩色液晶屏，動態顯示當前相關信息。內置高速微處理器，能實時自動檢測識別目標電纜；附帶交流電壓檢測功能，量程AC 0.01V～600V(50Hz/60Hz)。

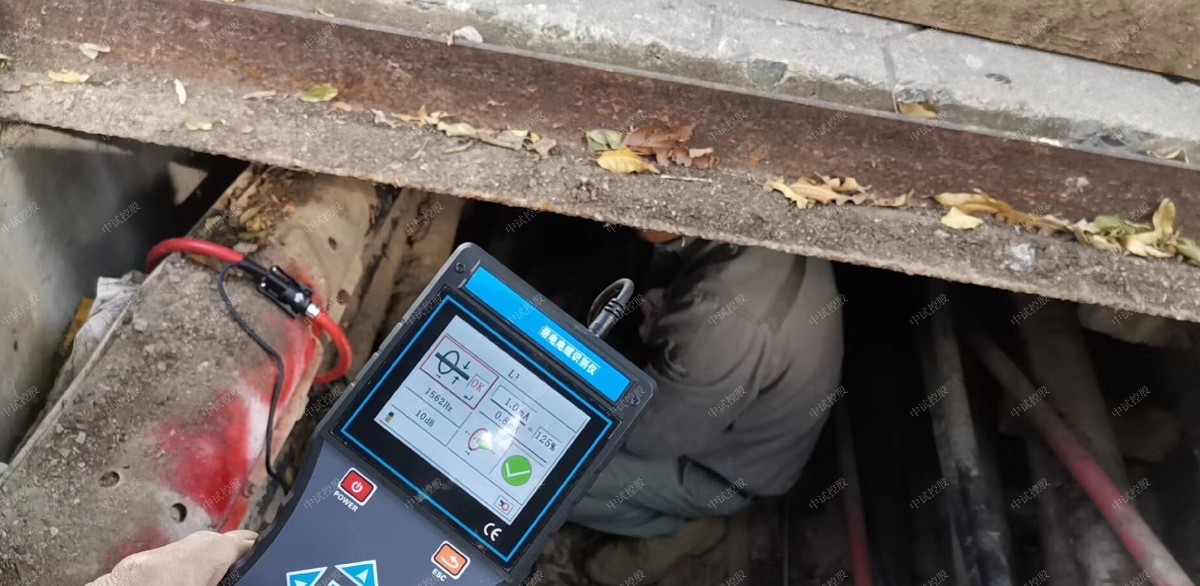

柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

特別提示：根據本中試控股儀器的設計原理，電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。識別時，需要同時使用本儀器的發射機和手持接收機。

2．發射機規格

功    能：產生電流脈沖信號；顯示剩余電池電壓
電    源：DC 12.6V大容量可充鋰電池，DC充電接口，充滿電連續工作約8小時
顯示模式：超大LCD顯示剩余電池電壓，白色背光
脈沖電壓：500V
脈沖電流：最大30A（取決于回路電阻的大小）
脈沖頻率：40次/分鐘
脈沖寬度：2ms
測試線長：3米，帶鱷魚夾，紅黑各1條
工作溫度：-25～60℃
存儲條件：-20℃~50℃，≤95％RH, 無結露
尺    寸：320mm×275mm×145mm
儀表質量：2.5kg
電池電量：當電池電壓低于9.5V時，提醒給電池充電
抗    壓：發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
3．接收機規格
功    能：檢測電流脈沖信號；測量交流電壓
電    源：DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流：約180mA max
顯示模式：3.5寸真彩液晶屏顯示，動態顯示信號強度
儀表尺寸：主機：長寬厚207mm×101mm×45mm
柔性電流鉗：線徑約12.5mm
線圈內徑：φ200mm
線    長：柔性線圈引線長度：2m
電壓測試表筆線長：1m (紅黑各1條)
檢測范圍：線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號
電壓量程：AC 0.01V～600V(50Hz/60Hz)
電壓精度：±1%±1dgt
檢測速率：約1秒/次
增益調節：5級，按左右箭頭鍵調節信號放大倍數
液晶亮度：按上下箭頭鍵可以調節LCD背光亮度
自動關機：開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓：當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
工作溫濕度：-10℃～40℃；80%Rh以下
存放溫濕度：-10℃～60℃；70%Rh以下
儀表質量：主機370g(帶電池)
電流鉗：172g
絕    緣：儀表線路與護套外殼之間≥100MΩ

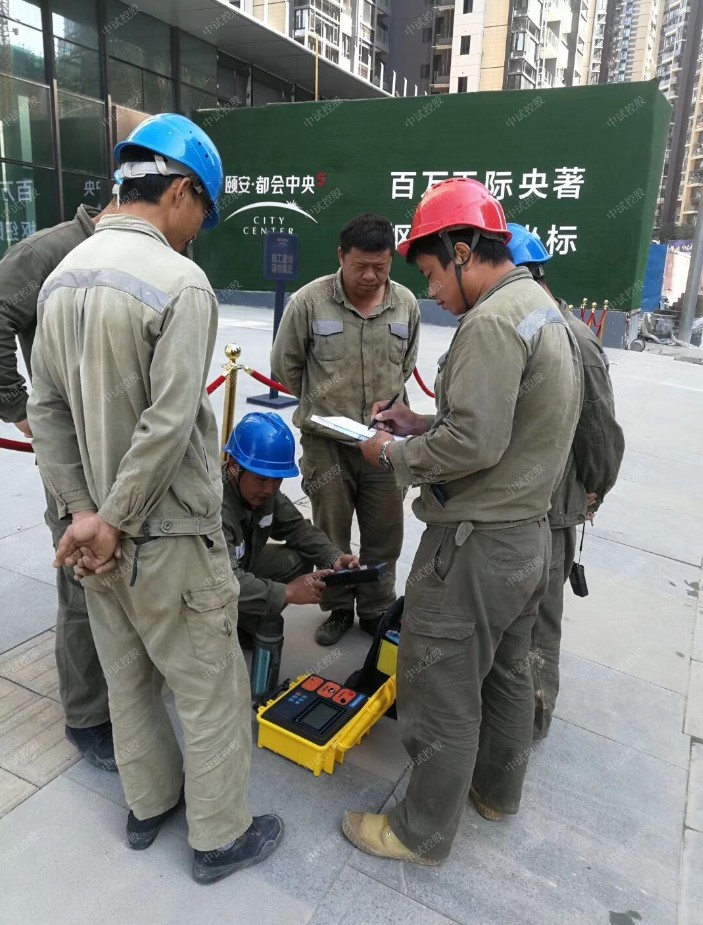

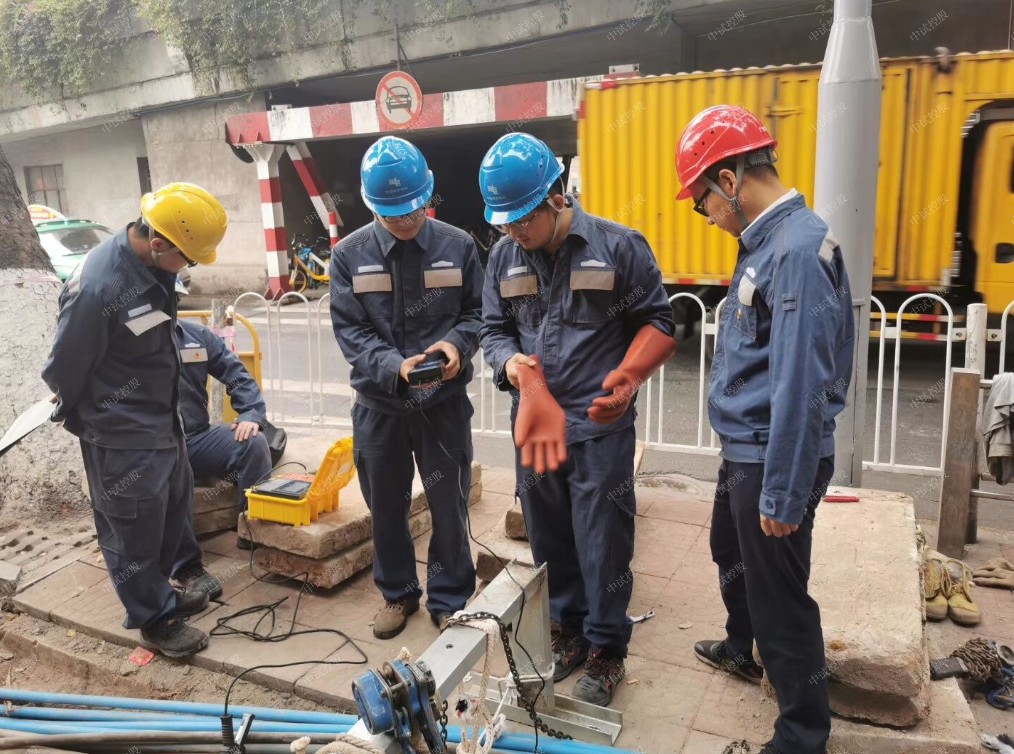

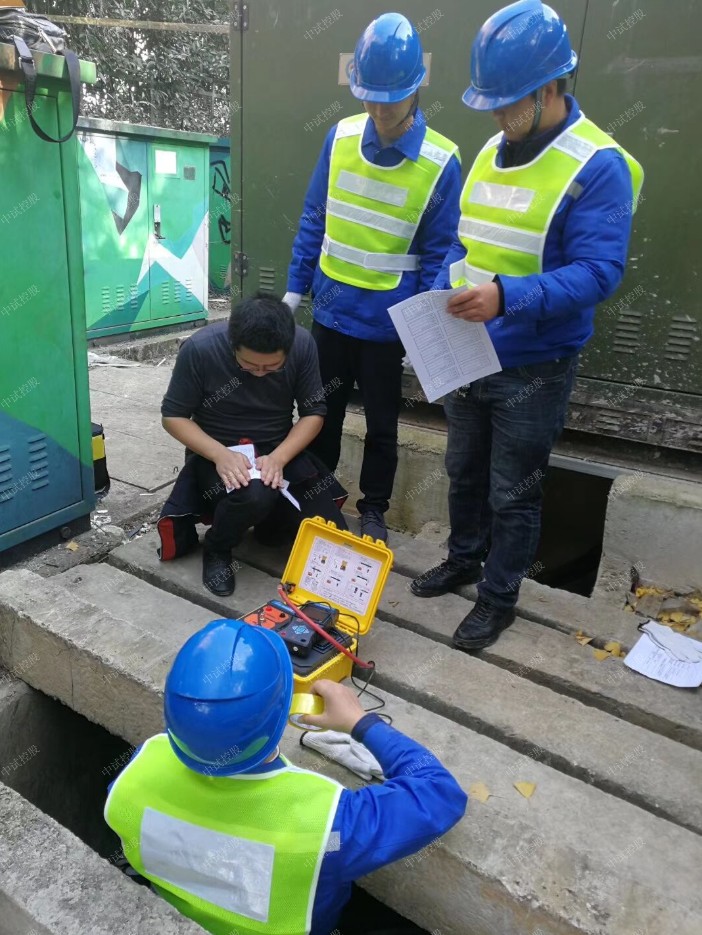

1.操作人員應事先閱讀使用說明書，并掌握儀器的功能，工作方法，工作準備，并進行正確的測試要求。

2.在測試之前，用鎧裝接地斷開被測電線的兩端，并將芯線的遠端（一端）接地。

3.S180停電電電纜識別儀的兩條輸出線應分別被紅色夾緊在被測電線的芯線和黑色接地。

4.在打開變送器之前，S180停電電電纜識別儀必須在啟動前將輸出調節旋鈕的逆時針旋轉至零位。S180停電電電纜識別儀緩慢調節輸出調節旋鈕，使輸出達到5a-15a（通常在三分之二的范圍內調節調節旋鈕）。如果配電站系統的接地電阻值大于4歐姆，則輸出電流小于8A，并且接收器儀表頭可以正常工作，只要它可以在正向和負向偏轉即可。1.注意：在現場使用時，如果接地電阻太小，中試控股變送器的輸出調節旋鈕在一個時鐘周期內為零，則輸出電流將非常大，變送器內有保護電路動作（顯示插頭有一個小擺動）在第2條中，實際測試中，同一電纜導管和其他電劣之間的兩個變壓器室之間的連接超過兩個，接地電阻因為還有其他運行的鎧裝電纜而連接并且變化很小，甚至接近于零，變送器輸出電流過大且有保護電路，則可在變送器回路測試中串聯測試電阻。測試后，測試電阻的溫度很高。請注意，也可以用大于20W的其他1-2歐姆電阻代替測試電阻。

5.在現場識別電纜之前，請根據儀器校準的要求，在電線開始處校準帶電電纜識別儀的接收器。

6.電纜現場識別的標準：當傳感器粘貼在其中一根電纜上進行測試時，接收器的表頭將偏向一側并擺動更多。在其他電纜上進行測試（保持傳感器的卡住方向相同）時，接收器儀表頭將偏向另一側并且擺動幅度較小。中試控股接收器儀表頭偏向一側并大幅擺動的電纜是需要識別的電纜。
