變電站電容電感測試儀

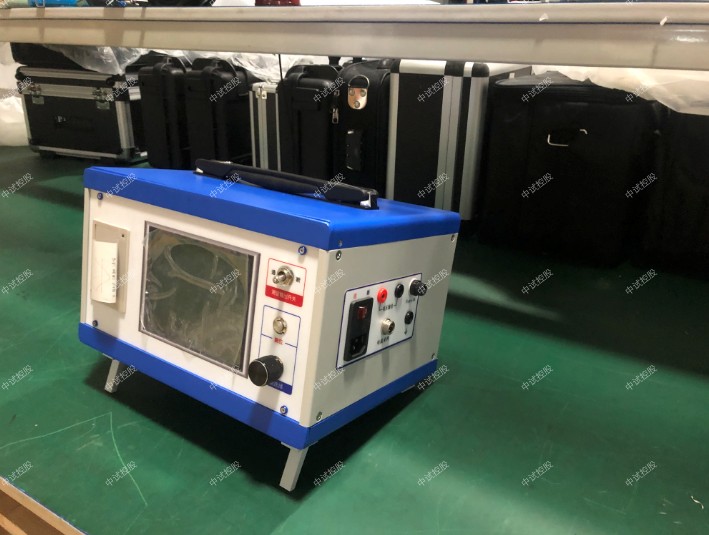

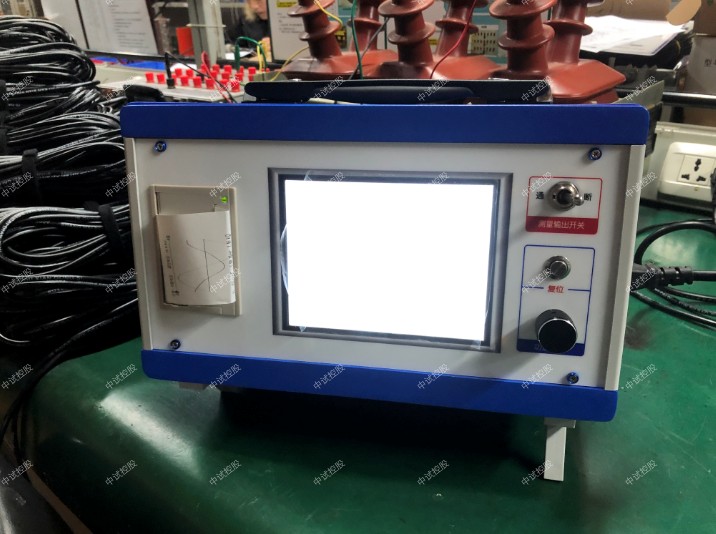

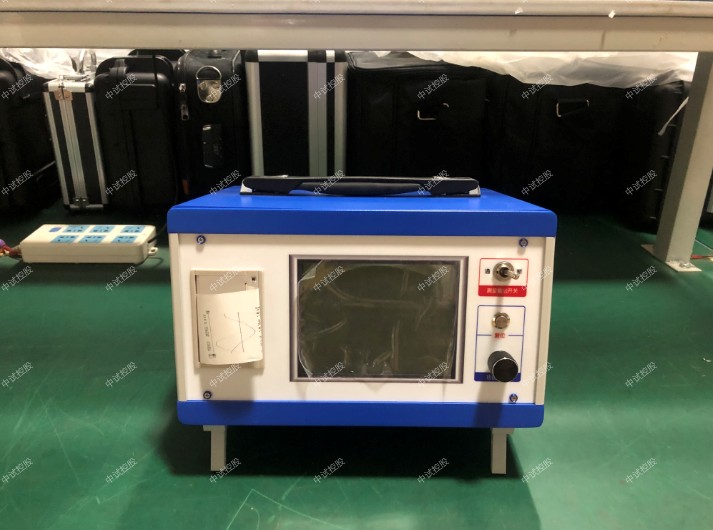

變電站電容電感測試儀結構面版解析說明意義：電容電感測試儀面版結構分析
電流輸入——電流信號輸入端，測試電流信號電纜插在“電流輸入”輸入插頭上，另一端連于鉗形表上,且在測量電容器或電抗器時，請將鉗形表開關置于OFF檔；
電壓輸出——交流電壓輸出端，測試電壓電纜一端接到“電壓輸出”端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上；2V和25V兩組輸出，測試電抗器小于5mH或電阻小于1.25Ω時，接入2V電壓輸出端子上，電容器測試直接使用25V電壓；

全自動電容電感測試儀打印機——打印測試結果，使用寬度 58mm熱敏打印紙。換紙時要打開打印機的紙倉蓋板，放入紙卷并留少許部分在外面，然后關閉蓋板；
電源插座——接220V市電，該插座內含保險絲，本儀器應安裝5A保險絲管；
  鍵盤——“↓”鍵向下移動光標，或修改數字時減小數字；
          “↑”鍵向上移動光標，或修改數字時增加數字；
          “→”鍵向右移動光標；
          “打印”鍵按該鍵打印測試結果；
          “存儲”鍵按該鍵存儲測試結果；
          “確定”鍵按此鍵確定操作；
          “返回”鍵按此鍵返回上一級菜單；
           接地端子——工作時，必須將此端可靠接地；

ZSRG-3000 智能電容電感測試儀功能特點
1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用；
2、中試控股儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容；
3、可三相同測或同時測量三只并聯電容器或電抗器；
4、ZSRG-3000 智能電容電感測試儀可以測量各種電抗器的電感量；
5、儀器可以測量工頻電流的幅值以及電流中2－32次的諧波含量；
6、中試控股儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在；
7、中試控股儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。
8、儀器采用800×480大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示；
9、圖形化菜單、全中文的操作提示，界面友好、操作簡便；
10、導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
11、儀器內置大容量非易失性存儲器：可存儲200組測量數據；
12、儀器內置高精度實時時鐘功能：可進行日期及時間校準；
13、中試控股儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來；

ZSRG-3000 智能電容電感測試儀技術指標

1、輸出電壓：0－20V，自動調節
2、測量范圍：電容：0.01uF－4000uF
          電感： 1mH－20H
          電阻：50mΩ－20kΩ
          電流：50mA－10A
          電壓:  0－20V
          電容量范圍：0～20,000 kvar
3、測量精度：電容：±(1%+2字)
          電感：±(1%+2字)
          電流：±(0.5%+2字)
          電壓：±(0.5%+2字)
          電容量：±(1%+2字)
4、分 辨 率：電壓：0.1mV
          電流：0.1mA
          電容：0.1nF
          電感：0. 1mH
5、外形尺寸   320×240×130mm3
6、中試控股儀器重量   4kg
7、工作溫度：-15℃~ +45℃
8、充電電源：交流160V~260V
9、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。

注意事項
1．中試控股在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．III接電容試驗時，短接的效果必須良好，否則會對測試結果有影響。
6．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
7．當中試控股儀器需要充電時，要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。

電容電感測試儀測試接線示意圖
單相電容的測量：
單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。

變電站電容電感測試儀如果電容器組有多個單相電容需要測試，可以再測試完個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的大特色。
