全自動單相三相電容電感測試儀

時間：2020-12-19

全自動單相三相電容電感測試儀

針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題的，據說測試速度快、精度高、方便可靠等很多特點，本文就以全自動電容電感測試儀為例，來給大家簡單介紹工作原理和主要特點。

工作原理：

在被測電容支路有對被測電容的電壓、電流取樣的取樣電路，取樣電路的輸出端分別接放大電路，從電壓放大電路輸出的電壓信號和從電流放大電路輸出的電流信號通過鑒相器輸出相位差信號，與電壓信號和電流信號通過A/D轉換器后，輸入CPU計算而得到被測電容值。因為采用了移動的電流取樣單元，而使得無需拆除連接線就可以直接測量電容值。

加之測量過程檔位是自動進行選擇，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

全自動電容電感測試儀的主要特點：

（1）現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器。

（2）電容表輸出電壓低而導致故障檢出率低。

（3）測量電抗器的電感。

具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。

電能質量問題主要由終端負荷側引起。其中沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量，造成電網低功率因數運行等后果。隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。電力部門對電能質量問題越來越重視，無功補償成套裝置已大量投入配電網運行。這其中，電力電容器是電力系統穩定運行的重要設備，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切補償電容器組，這就會產生過電流與過電壓沖擊，長期運行后，有可能引起電容器的容量不足甚至損壞,對電網的穩定運行造成影響。為了避免這種情況，早期發現電容器缺陷，設備的可靠運行，避免故障擴大，就需要定期對電容器組進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用傳統的電容表進行測量，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑扣或沒有上緊而留下安全隱患，也容易造成電容的再次損壞。

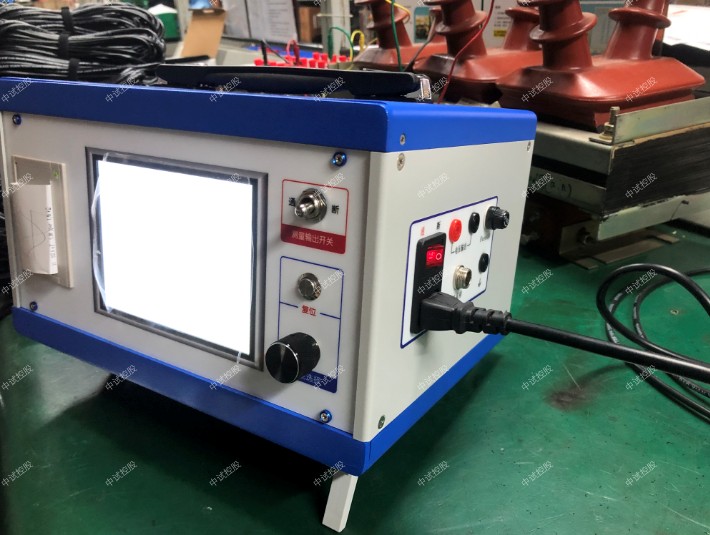

ZSRG-3000 智能電容電感測試儀功能特點
1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用；
2、儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容；
3、可三相同測或同時測量三只并聯電容器或電抗器；
4、ZSRG-3000 智能電容電感測試儀可以測量各種電抗器的電感量；
5、儀器可以測量工頻電流的幅值以及電流中2－32次的諧波含量；
6、儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在；
7、儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

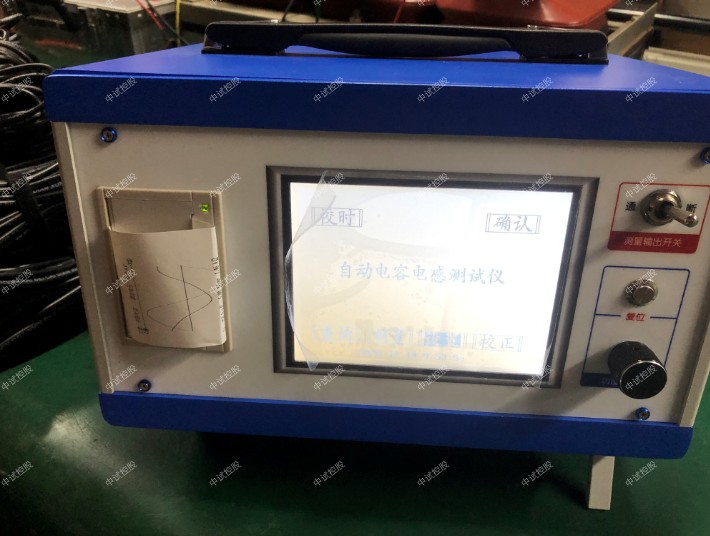

8、儀器采用800×480大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示；
9、圖形化菜單、全中文的操作提示，界面友好、操作簡便；
10、導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
11、儀器內置大容量非易失性存儲器：可存儲200組測量數據；
12、儀器內置高精度實時時鐘功能：可進行日期及時間校準；
13、儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來；

ZSRG-3000 智能電容電感測試儀技術指標

1、輸出電壓：0－20V，自動調節
2、測量范圍：電容：0.01uF－4000uF
          電感： 1mH－20H
          電阻：50mΩ－20kΩ
          電流：50mA－10A
          電壓: 0－20V
          電容量范圍：0～20,000 kvar
3、測量精度：電容：±(1%+2字)
          電感：±(1%+2字)
          電流：±(0.5%+2字)
          電壓：±(0.5%+2字)
          電容量：±(1%+2字)
4、分辨率：電壓：0.1mV
          電流：0.1mA
          電容：0.1nF
          電感：0. 1mH

細線接到儀器的采樣輸入端子Ua，接線鉗夾在被測電抗器的一個端子；黑色接線鉗的粗線接到儀器的電壓輸出端子Un、細線接到儀器的采樣輸入端子Un，接線鉗夾在被測電抗器的另一個端子；用A相鉗形電流互感器卡到黃色接線鉗所連接的一端（注意電流方向要從儀器端流向被測電抗器端）；接好線后，在主界面選擇“單相電感”測試項目，按“確定鍵”開始測試直到自動結束。
