ZSYJD絕緣油介電強度測試儀

ZSYJD絕緣油介電強度測試儀絕緣油的電氣試驗試驗步驟

(1)組裝完后，中試控股將電極接人試驗回路（外電極接高壓），對電極進行1.5倍工作電壓的耐壓試驗，時間為1min；然后接人高壓交流電橋回路，用良好的屏蔽導線將測量電報與電橋c，端連接，保護電極與屏蔽連接，檢驗電極的電容量與介電損失角。電容量與過去比較變化應在±1%之內，tgδ不大于j×1O-5．否則應將電極拆開，重新清洗、干燥與組裝。日前生產的油杯工作壓力為2kV。
    (2)空油杯試驗合格后，用油樣沖洗電極2—3次，然后徐徐注入電極，靜止10min以上，使油中氣泡全部逸出后再進行測量。
    (3)進行高溫測量時，將電極放在恒溫箱箱或油杯加熱器內加熱-待被試油樣達到所需溫度后，恒定15min再進行測量。測完后再記錄一次油溫。
    (4)測量完畢，必須將油倒出．拆開電極，將各部件洗凈、烘干，再組裝后放入盒內保管。特別在測量不良的油后，更應注意將各部件洗凈.
    (5)試驗記錄應包括：油的顏色，電板型式，測量電壓，測量設備．油溫，空杯介質損失角與電容量，各次測得的R3、P、tgδ，結論、室溫與濕度等。

簡介

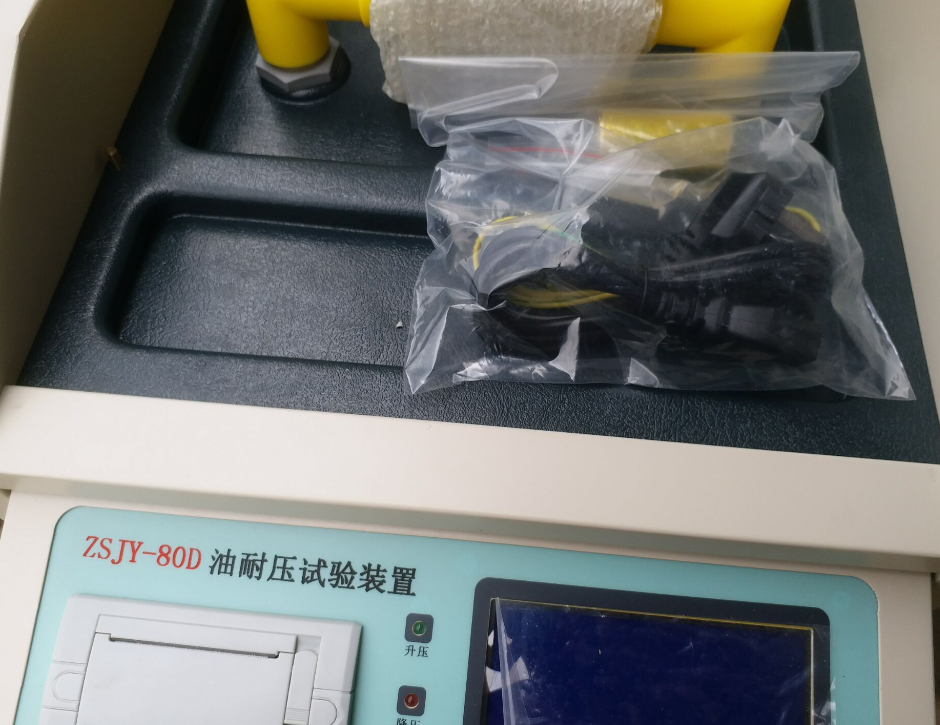

ZSYJD絕緣油介電強度測試儀、ZSJY-80D絕緣油耐壓試驗儀（絕緣油介電強度測試儀）是中試控股依據標準GB507-1986及行標DL-474?4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

特征
1. 中試控股采用大容量單片機控制，工作穩定可靠；
2. 儀器內設寬范圍看門狗電路杜絕了死機現象；
3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；
4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；
5. ZSYJD絕緣油介電強度測試儀獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；
7. 便攜式結構，易于移動，戶內外使用均很方便。

特征
1. 儀器采用大容量單片機控制，工作穩定可靠；
2. 儀器內設寬范圍看門狗電路杜絕了死機現象；
3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；
4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；
5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
6. 中試控股儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；
7. 便攜式結構，易于移動，戶內外使用均很方便。

絕緣油介電強度測定法方法概要

　　測定方法是將放在專門設備里的被測試樣經受一個按一定速率連續升壓的交變電場的作用直至油擊穿。測量值與所用的測量設備和采用的方法有很大關系。

儀器

變壓器試驗電壓是從交流(50赫)的低壓電源供電的一個升壓變器得到的。通過手調或自動控制裝置逐漸增加初級線圈電壓，經升壓后的次級線圈電壓施加于試驗油杯的電極上。該電壓應是一近似正弦的波形，其峰值因數應在2±5%℃范圍。

變壓器和相配的裝置應能在電壓大于15千伏時產生一個20毫安的短路電源。

保護裝置裝置應良好接地。

進行試驗時盡可能防止產生高頻振蕩。電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。還可兼作CVT、避雷器等電器設備的測量之用。

為了保護設備和避免試油在擊穿瞬間的分解，可與試驗油杯串聯一個電阻，以限止擊穿電流。

高壓變壓器的初級電路上接一個斷路器，這個斷路器能在試樣擊穿后不超過0.02秒的時間內因試樣的擊穿電流作用而動作。斷路器接一個無電壓釋放線圈以保護設備。

電壓調節

電壓調節可用下列設備之一來實現；

變比自耦變壓器。

電阻分壓器。

發電機磁場調節。

感應調節器。

電壓調節采用自動升壓系統，因為手控調節不是得到要求的勻速升壓。

試驗電壓的測量

試驗電壓值是電壓有效值，即電壓峰值除以2。電壓可以用峰值電壓表或其他類型的測量電壓表連接到試驗變壓器的輸入端或輸出端來測量。使用的測量儀器須用球隙校正到希望用它測量的全電壓。從球隙得到的電壓與輔助儀器所指示的電壓的比與試驗油杯或球隙是否接入有關，因此在校正過程中應將試驗油杯接在電路里。如果知道球隙的接入對電壓比的影響可忽略，那未在測量過程中可不接球隙。

試驗油杯

試驗油杯由杯體與電極兩部分組成，兩種類型的試驗油杯見圖1和圖2。

油杯杯體是由玻璃、塑料制成的透明容器或由電工陶瓷制成的容器，有效容積在300～500毫升之間，杯體以密閉為宜。

電極由磨光的銅、黃銅、青銅或不銹鋼材料制成。呈球形、直徑12.5～13毫米，如圖1所示。呈球蓋形如圖2所示。電極面應光滑。一旦電極面上有由于放電引起的凹坑時就應更換電極。

電極應安裝在水平軸上、彼此相隔2.5毫米。電極之間的間隙用塊規校準，要求粗確到0.1毫米。電極軸浸入試油的深度應為40毫米左右。

準備工作

取樣

　　介電強度的測試對試樣的輕微污染相當敏感，取樣時很容易吸收水分，因此取樣要用清潔、干燥的專用取樣器嚴格地按GB4758-84《石漬和液體石油產品取樣法(手工法)》取樣。對桶裝或油聽裝的試樣應從容器的底部抽取。

試樣的準備

輕輕搖動盛有試樣的容器，使油中的雜質均勻分布而又不形成空氣泡。

將試樣慢慢倒入已準備好的油杯，倒試樣時要避免空氣炮的形成(可借助于清潔、干燥的玻璃棒)。操作應在防塵干燥的場所進行，以免污染試樣。

試驗時的油溫應與室溫相同。仲裁試驗應在15～20℃之間進行。

油杯的準備

油杯不使用時，應將它充滿干燥的油，并放于干燥防灰塵的清潔地方。

油杯有一段時間未使用，重新再使用時，應進行嚴格清洗。

拆去并洗凈電極，然后用于干燥的新油洗滌。

細心地重新安裝上電極，安裝時避免用手指與它直接接觸。

在按上述規定進行充試樣前，用試樣沖洗油杯(至少二次)。

試驗步驟

中試控股試驗在濕度不高于75%的條件下進行。

在測定裝置上，對盛有試樣的電極二端施加50赫交流電壓，電壓按2千伏/秒均勻速度從零開始升到試樣發生擊穿的值。擊穿電壓就是當電極之間發生*火花時達到的電壓，不管這個火花是瞬時的或恒定的。

如果在電極之間發生瞬時火花(聽得見的或可見的)，則人工地斷開電路。如果發生恒定的電弧，則高壓變壓器初級電路上的斷路器能自動斷開電路。斷開電路的自動斷路器能在0.02秒內切斷電壓。

試樣裝入油杯。在保證試樣中不再有空氣泡后盡快地施加電壓(在裝油后10分鐘進行)。

試樣發生擊穿后，電極之間用清潔、干燥的玻璃棒輕輕攪拌試樣，攪拌時盡可能避免空氣炮的產生。

待空氣泡消失后1分鐘，再按4.1要求施加第二次電壓。如不可能觀察到空氣泡的消失，則必須等5分鐘后再一次進行擊穿試驗。以上試驗每個試進行六次，以六次結果的算術平均值作為該試樣的介質強度。

報告

記錄試驗得到的六次擊穿電壓值，并計算它們的算術平均值，用千伏表示。

試驗報告還應記述使用電極的類型、油溫。

ZSYJD絕緣油介電強度測試儀測值點動“測值”鍵，開始按照預先設定的數值運行；攪拌指示燈亮磁振子快速旋轉，顯示屏第一位數碼顯示第一次
次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00.0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下，降下降指示燈亮，攪拌指示燈亮第二次測試開始，同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示(A、B、C、D、E、F、G、H、ｙ)如僅測試一次顯示為A24.3KV，如測試六次顯示為F24.3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印，按復位鍵后，所有數據消失。在OPCU狀態下取出油樣，便可更換新油樣再次試驗，測試完畢在復位狀態下OFF位置關上電源。測試時指示燈運行過程如圖五:
　　　ZSYJD絕緣油介電強度測試儀廣泛應用于變壓器、油斷路器、充油電纜、電力電容器和油套管等高壓電氣設備中。在運行中，絕緣油由于受到氧氣、高溫度、高濕度、陽光、強電場和雜質的作用，性能會逐漸變壞，致使它不能充分發揮絕緣作用，為此必須定期地對絕緣油進行有關試驗，以鑒定其性能是否變壞。
