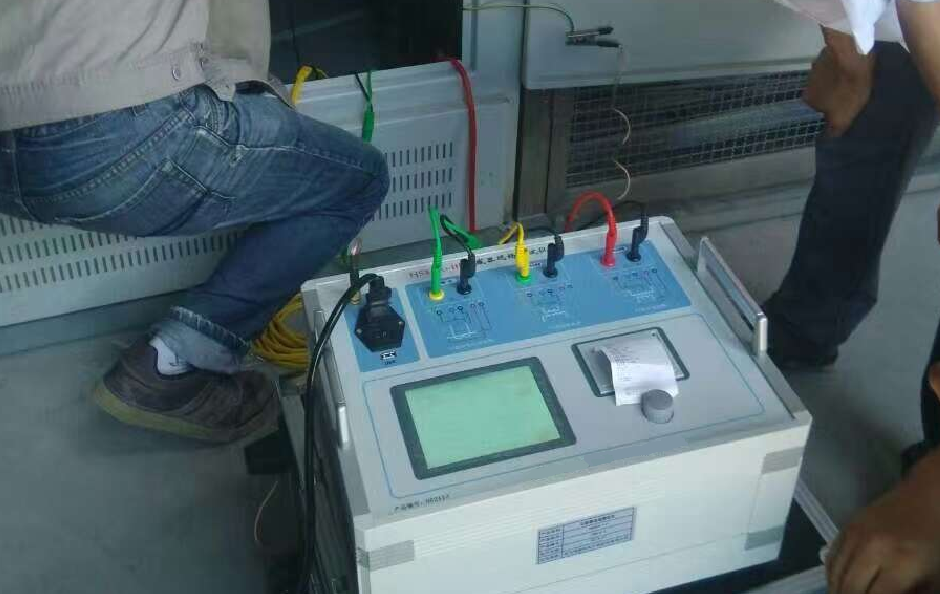

ZSFA-V變頻伏安特性綜合測試儀

伏安特性測試儀是全自動化電流互感器特性測試儀器，中試控股儀器可以完成的試驗包括： CT伏安特性試驗、CT極性試驗、CT變比極性試驗。儀器能自動計算CT的任意點誤差曲線，CT變比比差等結果參數。儀器具有以下特性：


1.操作安全方便：全微機化裝置，內置進口高性能CPU，可靠性高，按界面提示設定測試值后，無需人工接觸被測試設備，省去手動調壓、人工記錄、整理、描繪曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握，使試驗人員遠離高壓電路，確保其人身安全。

2. 功能全面：可測試保護CT伏安特性、自動繪出5%和10%誤差曲線、變比、極性，還可以輸出大電流用于測試CT的二次回路。

3.輸出容量大：伏安特性試驗zui大輸出電壓高達1000V，變比試驗zui大電流高達600A，儀器輸出容量為5KVA。

5.人機界面好：大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和試驗結果。

6. 人機交互便捷：儀器使用高性能光電旋轉鼠標作為輸入設備，操作簡單方便，使用壽命長。

7. 數據存儲量大：儀器內置Flash存儲器，可以存儲大量的試驗數據，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。

8. 多通道人機交互：儀器除了用旋轉鼠標對其進行輸入控制外，還可以通過自帶的RS232通訊接口與計算機聯機，實現PC機和儀器通訊，試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用軟件功能強大，外形美觀，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。

特征
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。

 參數

變頻式互感器綜合測試儀

測試用途

保護類CT，保護類PT

輸出

0~180Vrms，12Arms，36A（峰值）

電壓測量精度

±0.2%

CT變比

測量

范圍

1~30000

精度

±0.2%

PT變比

測量

范圍

1~10000

精度

±0.2%

相位測量

精度

±5min

分辨率

0.5min

二次繞組電阻測量

范圍

0~300Ω

精度

2%±2mΩ

交流負載測量

范圍

0~300VA

精度

2%±0.2VA

輸入電源電壓

AC220V±10%，50Hz

工作環境

 溫度：-10οC~50οC，  濕度：≤90%

尺寸、重量

尺寸33cm x 29.4cm x 18cm      重量<9kg

ZSFA-V變頻伏安特性綜合測試儀是如何測試互感器的角差和比差
1、接線端子少，接線方式簡單，方便用戶使用。
2、中試控股單機伏安特性測試輸出電壓0-40000V、電流0-15A；單機變比測試最大輸出電流0-600A。

3、全自動升壓、升流、描繪伏安特性曲線、計算變比結果，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率。
4、不需要外接標準互感器和電壓/電流源即可仿真測試互感器的角差和比差。
5、功能齊全：可測試CT/PT伏安特性、變比、極性、角差、比差、5% 、10%的誤差曲線、二次側回路、二次交流耐壓和退磁等實驗。

6、大屏幕中文液晶顯示，直觀方便。
7、自帶微型快速打印機，可現場打印曲線圖及測試數據。
8、中試控股采用進口光電旋轉編碼器，操作簡單方便。
測試范圍大：
對于CT變比測量范圍15000A／5A 、3000A／1A。
PT變比測試范圍 500KV：100V
注：在不需要外接升壓器或外接升流器情況下的測量范圍
