1A、0.5A、0.3A變壓器有載分接開關測量儀

注意事項:

3、在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4、必須在接好所有引線后再開電源開關。
5、測試結束后要等放電完畢再拆除測試線。
6、測試過程中不要移動測試線夾。

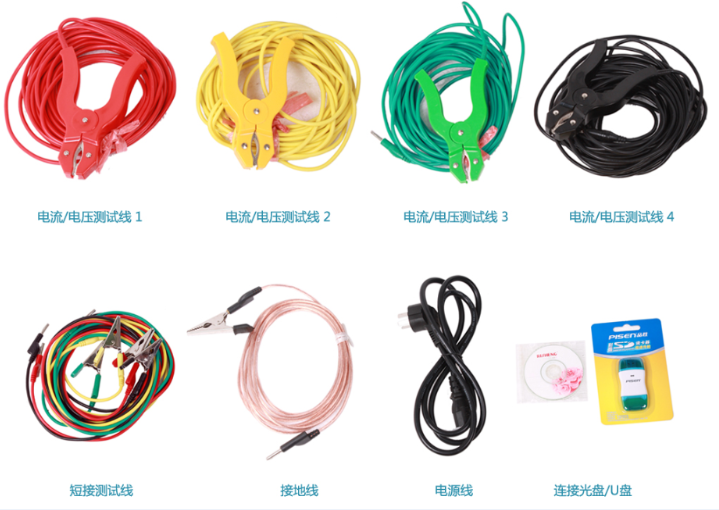

7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。
8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。

有載調壓變壓器分接開關的故障是由哪些原因造成的？

(1)輔助觸頭中的過渡電阻在切換過程中被擊穿燒斷。
    (2)分接開關密封不嚴，進水造成相間短路。
    (3)由于觸頭滾輪卡住，使分接開關停在過渡位置，造成匝間短路而燒壞。
    (4)分接開關油箱缺油。
    (5)調壓過程中遇到穿越故障電流。

有載調壓開關絕緣對變壓器整體絕緣有什么影響

有載調壓分接開關是變壓器本體的重要組成部分，在變壓器試驗中遇到異常情況時，往往只從繞組、套管、鐵芯、絕緣油等方面進行分析，而忽視了有載調壓分接開關不良對變壓器試驗結果的影響。當有載調壓分接開關支架絕緣不良時，會導致變壓器整體絕緣電阻下降。例如，某變電站一臺 變壓器，中試控股在檢修時發現有載分接開關支架中一支絕緣桿有裂紋，立即取下換上一支新的絕緣桿，分接開關檢修后復原到變壓器中，接著進行注油，然后對變壓器110kV繞組進行絕緣電阻試驗。測量結果是:絕緣電阻只有40MQ，吸收比為1，絕緣電阻表的指針數據非常穩定。

當時分析認為一是變壓器本體油可能劣化；二是變壓器繞組絕緣可能嚴重老化或受潮。于是取油樣化驗，結果是油各項指標都符合標準，排除了油的影響，這樣問題的焦點就集中到繞組上。

有人提出吊芯，但考慮到工作量大，又要停役很長時間，所以決定先進行分解試驗，然后再吊芯檢查繞組。分解試驗是將有載調壓分接開關的切換開關吊出變壓器本體，對套管與繞組進行絕緣電阻測試，測試結果是:絕緣電阻為2000MQ吸收比為1.5，與歷年來的繞組測試數據相近。

由測試結果可以判定問題發生在分接開關上于是又測量分接開關支架絕緣棒的絕緣電阻，只有40M原來新換上的絕緣棒在倉庫中存放多年，安裝前既未進行真空烘干處理，又未進行測試，將以往受潮支架絕緣棒安裝在變壓器上，自然導致變壓器110kV繞組絕緣電阻下降。

1、1A、0.5A、0.3A變壓器有載分接開關測量儀輸出電流大，重量輕；
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻；
3、具有完善的保護電路，可靠性強；
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作；
5、具有U盤存儲功能，可以存儲更多數據波形。

ZSKC-4000 變壓器有載分接開關測試儀
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司ZSKC-4000 變壓器有載分接開關特性測試儀器，中試控股該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。

二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 中試控股應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。
三、特點
1、 1A、0.5A、0.3A變壓器有載分接開關測量儀輸出電流大，重量輕。
2、 儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、 具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、 輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、 電阻量程：1.0A檔 0.1～10Ω；0.5A檔

 5～20Ω；0.3A檔 10～40Ω。
3、 電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、 過渡時間測量范圍：1～250mS。
5、 過渡時間測量精度：±1mS，分辨率：0.1mS。
6、 采樣頻率：10K。
7、 存儲方式： U盤存儲、本機存儲。
8、 工作溫度：-20℃～+50℃。
9、 環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

1A、0.5A、0.3A變壓器有載分接開關測量儀測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

ZSKC-4000 變壓器有載分接開關測試儀調節兩標尺的位置，中試控股將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

1、光線示波器功能。

2、較強的綜合測量能力。

3、較全面的測量結果分析。

4、數據保持，數據通訊。

5、抗干擾能力強。

6、液晶大屏幕顯示，全中文菜單操作。

7、中試控股自帶微型打印機，可漢化打印測量結果及波形。

8、體積小，重量輕。

對變壓器有載裝置的調壓次數是如何規定的？

(1)35kV變壓器的每天調節次數（每周一個分接頭為一次）不超過20次，110kV及以上變壓器每天調節的次數不超過10次，每次調節間隔的時間不少于1min。
    (2)當電阻型調壓裝置的調節次數超過5000-7000次時，電抗型調壓裝置的調節次數超過2000～2500次時檢修。
