模擬高壓斷路器跳合閘動作裝置
試驗步驟 第一步:將一次設備的斷路器跳合閘控制接線從控制回路中退出,接入斷路器模擬裝置。
第二步:試驗接線。
第三步:根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。
第四步:中試控股用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。
第五步:加故障量進行整組試驗。
第六步:按下斷路器模擬裝置的“失靈按鈕”,加故障量進行失靈保護的測試。
舉例說明
斷路器模擬裝置跳、合閘的動作過程:
斷路器模擬裝置的合閘操作通過DCS或操作控制開關進行。
斷路器模擬裝置的參數設置;斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。

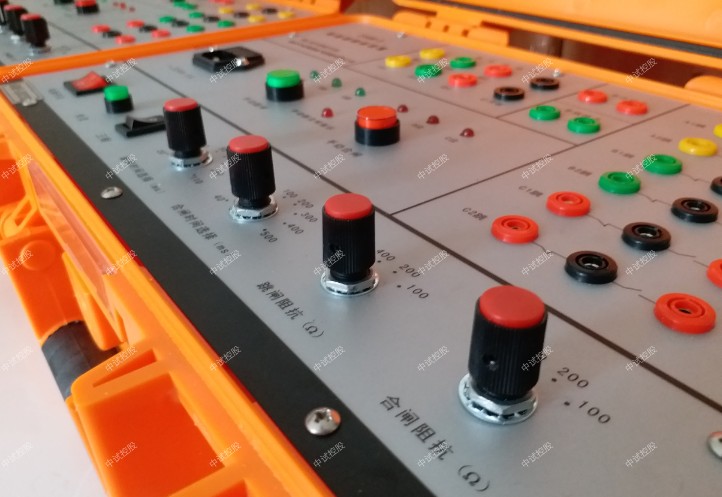

ZSGM-3高壓斷路器模擬裝置外形結構為便攜式使用工程塑料防水機箱,適用于現場試驗使用。
特征
1、斷路器位置輸出接點:
斷路器位置輸出接點6對,相互獨立。分為兩組,與斷路器跳閘線圈相對應。
2、手合、手跳接點:
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時,接點接通。其中手合接點動作后自保持,由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
工作電源電壓 AC 220V 10% 50Hz
跳、合閘操作電壓 DC 220V或DC 110V
跳、合閘線圈 單合單跳線圈,跳閘3相,合閘3相
動作方式 單相/三相
跳、合閘時間
跳閘時間選擇 20ms-110 ms,誤差不超過±5 ms
合閘時間選擇 40ms-500 ms,誤差不超過±5 ms,(500ms時,誤差不超過±20 ms)
跳、合閘電流
跳閘電流(電阻)選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
合閘電流(電阻)選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
斷路器失靈
開出量
模擬高壓斷路器跳合閘動作裝置接點容量 DC-0.5A/220V
AC-5A/220V
中試控股斷路器位置輸出接點 斷路器位置輸出接點12對,相互獨立。分為兩組,與斷路器跳閘線圈相對應。每相1對常開和1對常閉接點。
手合、手跳接點 手合、手跳按鈕各有一對同步輸出常開接點
斷路器失靈——當按下“斷路器失靈”按鈕時,斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍,當加入跳、合閘電流時,斷路器模擬裝置不動作,延時1秒后,跳合閘電流自動斷開,再經20秒延時,跳合閘回路重新自動接通。
快速跳轉
