變壓器繞組變形比較測試儀、頻響法

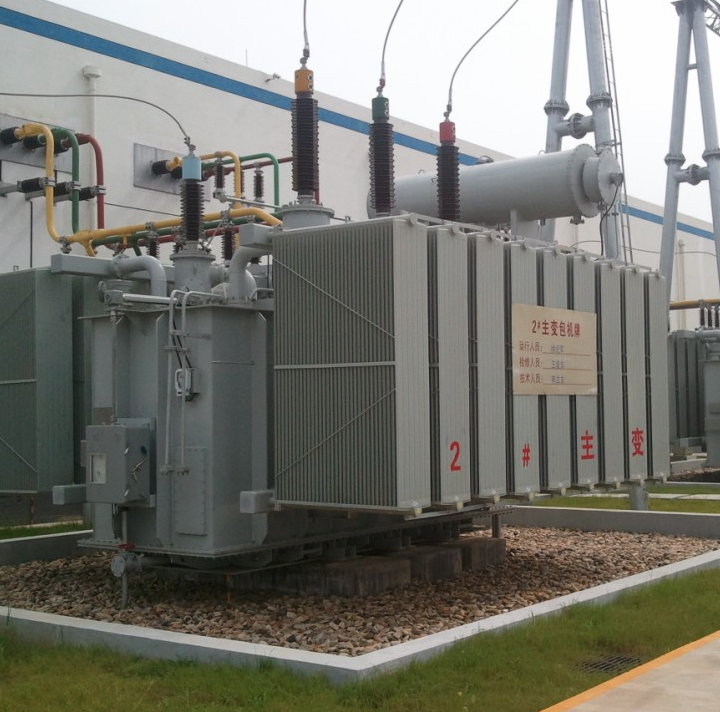

變壓器繞組變形主要的形式為繞組發生扭曲、鼓包、移位等不可恢復的變形現象，中試控股其中常見也是對典型的形式就是伴隨著絕緣破壞而出現的繞組匝間短路、主絕緣放電或完全擊穿。在日常生活中，引起變壓器變形的原因有很多，一般主而言，主要有以下幾種：

ZSBX-9000變壓器繞組變形測試儀變壓器繞組在運行過程中受到來自短路故障電流的沖擊在運行過程中受到各種短路故障電流的沖擊是不可避免的。尤其是在近距離短路和出口故障時，繞組會受到來自短路電流帶來的非常大的沖擊力，從而使得繞組溫度升高，且變壓器有關導線的機械強度削弱，終變壓器繞組在電動力的運作下會產生變形甚至完全報廢。

一般而言，變壓器的電動力有兩種，一種是徑向（橫向）力，另一種是軸向（縱向）力。

徑向（橫向）力

中試控股電流的方向和線圈的相互位置決定徑向力的作用，在雙線圈變壓器上，徑向力的作用主要是起到奔竄內部線圈、拉伸外部線圈的作用，以此來增強整個線圈相對徑向力的硬度。普遍的做法是把條用絕緣筒支撐，然后繞上線圈，此時線圈要受到撐條所導致的彎曲力作用和壓縮力的作用。所以，假如這種合力超過了線圈剛度的Zui大受力點，就會造成線圈變形或者永久損壞，變現方式如：梅花狀或鼓包狀繞組。

軸向（縱向）力

變壓器繞組變形比較測試儀、頻響法變壓器受軸向力的作用主要表現在會使得線匝和線段發生縱向彎曲，并且會使得線段與線段之間的墊展示會壓縮，部分甚至會傳輸到鐵軛，而脫離心柱。一般來講，處于線圈兩端位置的線段很容易發生Zui大的彎曲力，而處于線圈的高度中心墊塊上很容易發生Zui大的壓縮力。在磁勢分布不均勻時或者線圈的高度不一樣時，較之徑向力而言，軸向力更容易發生變壓器事故。

由此我們可以看見，一旦變壓器在運行過程中受到例如突發性的短路故障等而帶來的電流沖擊時，每一個線圈都會產生強大的徑向力和軸向力的合力。

變壓器繞組變形比較測試儀、頻響法檢測變壓器是否發生變形

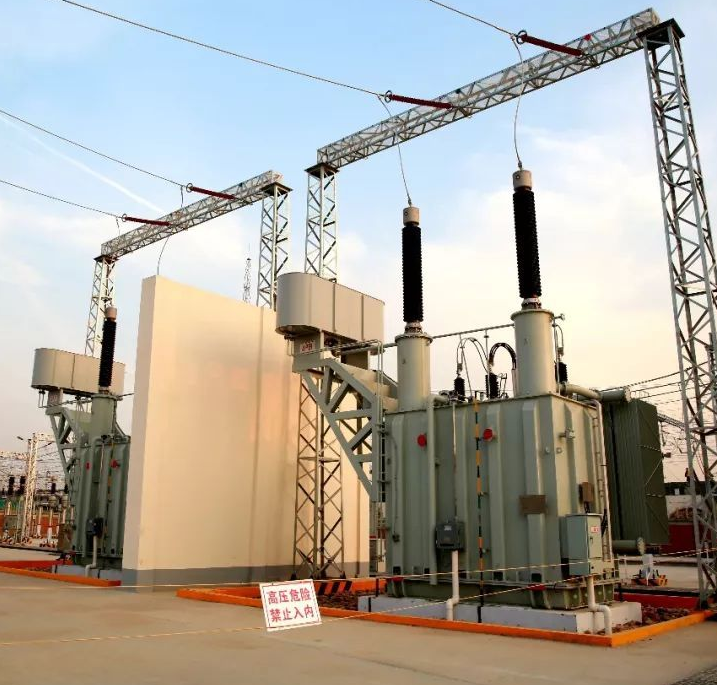

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。中試控股根據國標DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》的變壓器繞組變形測試儀能有效檢測變壓器是否發生變形，及匝間，相間問題，并能已二維或三維兩種模式顯示。

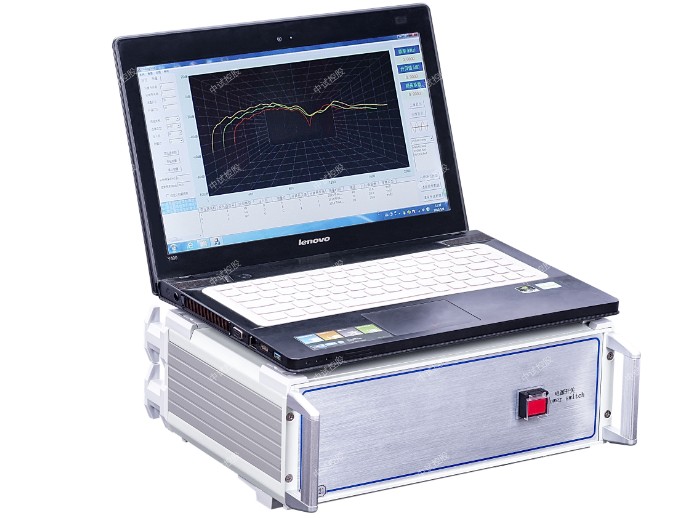

ZSBX-9000變壓器繞組變形測試儀、變壓器繞組變形比較測試儀、頻響法

一，概述
1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3，基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二，技術特點
1.采用先進的DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.zui大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.ZSBX-9000變壓器繞組變形測試儀尺寸：31cmX15cmX15cm；
10.變壓器繞組變形比較測試儀、頻響法主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃  濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點（只上位機可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）

2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；

變壓器繞組變形比較測試儀、頻響法原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。中試控股儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。

中試控股電力變壓器繞組變形是指在電動力和機械力的作用下，繞組的尺寸或形狀發生不可逆轉的變化。化包括軸向和徑向尺寸的變經、器身位移、繞組扭曲、鼓包和匝間短路等。變壓器繞組變形測試儀是變壓器的電路部分，繞組置于鐵心柱之外，當鐵心柱內的磁通交變時便產生感應電動勢。繞組是用具有高強度絕緣紙包的銅線繞成的線圈，配電變壓器的繞組多為圓筒形，按同心式方式排列，低壓繞組靠近鐵心柱，高壓繞組套在低壓繞組的外面。高、低壓繞組之間以及低壓繞組與鐵心柱之間都用絕緣套筒絕緣。為了便于散熱，在繞組之間還留有油道。中試控股為了調壓，常常在高壓組上抽若干個分接頭，從線圈生端引出.繞組變形是電力系統安全運行的一大隱患。隨著電力系統容量的增長，短路容量也在增大，出口短路造成繞組損壞事故也有上升趨勢；

ZSBX-9000變壓器繞組變形測試儀變壓器繞組本身承受力有限由于變壓器繞組自身的缺陷即承受能力有限，而不能很好的承受變壓器出現短路帶來的短路電流沖擊力導致繞組發生變形。根據近幾年的全國110KV的電力變壓器事幫統計的分析表明，變壓器安全運行的Zui大的隱患在于變壓器繞組變形，但是繞組變形在一定程度上是不可避免的，那么對于變壓器繞組的檢驗工作表現的尤為重要。

保護系統存在一定的死區或者運作失靈造成變壓器繞組變形故障的另一個原因就是保護系統存在一定的死區或動作失靈，因為死區和失靈會使得變壓器承受穩定短路電流作用的時間變長，終導致繞組發生變形。根據數據統計可知，在受到外部的短路障礙時，因為沒有及時的跳閘而導致變壓器損壞的大概占短路障礙的30%。

ZSBX-9000變壓器繞組變形測試儀中試控股變壓器繞組受外力的撞擊導致變形變壓器在運輸、安裝過程中免不了受到外力的影響而產生變形，例如，在安裝過程中受到機械或者其他物體的猛烈撞擊導致變形。
