變壓器雙（三）繞組變形分析儀

電力在三相測量中，如出現已測試過的相位，系統將會自動提醒，防止測量點選擇參數在測試后未及時修改。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向對測試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

調入數據文件
ZSBX-9000變壓器繞組變形測試儀選取“瀏覽”,會出現一個數據文件系統樹性結構。可以雙擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線測量數據會顯示到數據文件列表中。（軟件界面的下方）。軟件界面的右下方的“清除所有數據”和“清除所選數據”用來清除掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可進行打印。

分析數據報告
選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線的文件名稱和測量時間，中間是對曲線的相關系數顯示，分為低頻段、中頻段、高頻段和總體結論。如果選擇的是對數坐標系，所有相關系數是參考數字，范圍0到10之間，數字越大表示相似性越好。如果選擇的是平均坐標系，各個頻段的相關系數為參考數字，范圍0到10之間，數字越大表示相似性越好。總的結論將根據選擇曲線的相位關系出現不同的結果。中試控股如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“打印測試報告”將直接打印生成曲線測試報告，選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。

變壓器雙（三）繞組變形分析儀分析數據曲線:
調入數據文件后，可用線性坐標或對數坐標顯示波形，中試控股并可將曲線任意縮放。軟件提供了多種分析方法，可顯示當前曲線頻率值、分貝值和顯示當前頻率范圍內曲線的相關系數。；要改變當前分析的曲線和比較不同曲線的相關系數，在曲線分析窗口（軟件界面的右方）中進行選擇。選中曲線后，在主窗口中按右鍵點擊任何一點都可以顯示該點的頻率和幅值，按住右鍵不放,左右移動可顯示各點的數值。在主窗口中按住左鍵不放,向左或右移動鼠標至合適位置,放開鼠標左鍵,可放大所選頻率范圍內的圖形。要恢復原來的曲線坐標，選擇菜單中的“查看”的“恢復到原始X軸坐標”。

變壓器繞組變形分析儀原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。

儀器采集控制采用高速、高集成化微處理器，具有高靈敏度，精確有力。我們以10KV變壓器，中試控股聯結組別為Dyn11為例：

變壓器繞組變形測試儀接線法式：

首先將橙、藍、綠三色線與儀器背面三色端對接（橙色為激勵端，藍色為參考端，綠色為響應端），USB連接線連接到以裝好運行軟件的電腦或筆記本端上，測試線的另一端橙色和綠色線已和為一根線。并連接到黃色鉗夾上，藍色測試線與藍色鉗夾連接。兩個鉗夾另一尾端串聯到變壓器接地端并接地。黃色鉗夾接低壓側O點，藍色鉗夾接低壓側A點。

儀器操作：

變壓器雙（三）繞組變形分析儀先打開主機電源，在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足客戶需求，同時生產了1KHz-2000KHz的頻率范圍。中試控股設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

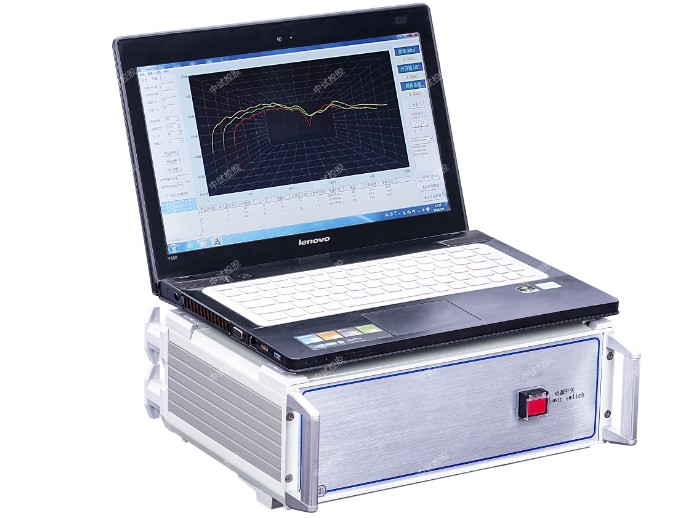

ZSBX-9000變壓器繞組變形測試儀
一，概述
1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3，基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，本變壓器雙（三）繞組變形分析儀符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二，技術特點
1.采用先進的DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.zui大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.主機尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃  濕度<90％ 無結露。

三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點（只上位機可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
分段掃描：
10HZ-100HZ 分辨率1HZ90點
100HZ-1KHZ 分辨率5HZ 180點
1KHZ -10KHZ 分辨率 50HZ 180點
10KHZ-100KHZ分辨率 0.2KHZ 450點
100KHZ –300KHZ   分辨率 0.5KHZ  400點
300KHZ –1000KHZ 分辨率 1KHZ 700點
2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；

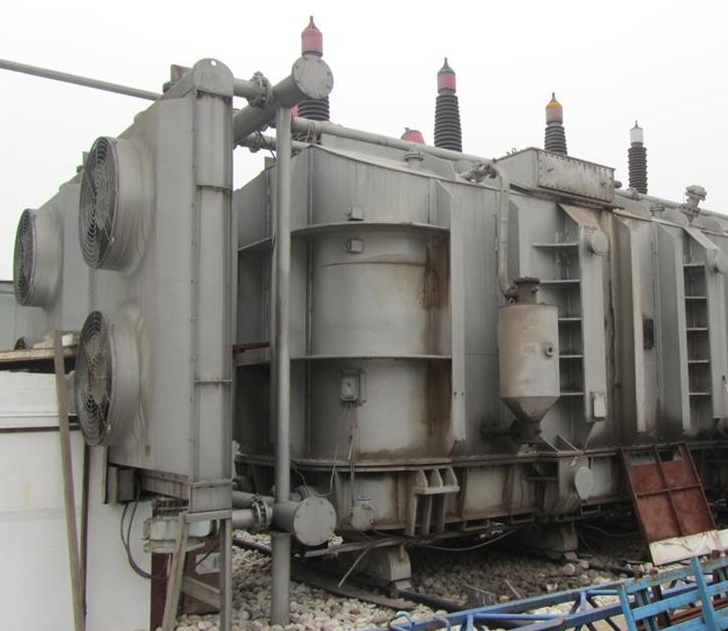

變壓器繞組變形測試儀用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。中試控股變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。阻抗法國家電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

變壓器雙（三）繞組變形分析儀頻率響應圖譜的特征
1、差異是的
從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異。這一方面說明
頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。國產和進口變壓器，由于結構設計上有一定的差異，頻譜有較明顯的差別。
2、具有相對的一致性
從宏觀的角度看，對于工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。
3、低壓繞組的一致性較好
低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，中試控股無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。
高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。
4、chang用變壓器的一致性較差
chang用變壓器(包括chang變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且chang用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。
5、三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，中試控股可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計提供依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。
綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。

ZSBX-9000變壓器繞組變形測試儀注意：第一次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要3分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。

1.1:菜單欄

進入軟件，左上方即為菜單欄，分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。

1．系統

1．1 開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。

1．2 波形分析報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。

1．3 連接USB，如果運行此軟件的時候未連接USB線，中試控股可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。

1．4 自校，對本儀器進行自我校準，一般儀器前已經校準完畢，所以不建議使用本項目。（此項目有密碼保護，不必擔心會誤操作。）

1．5 退出系統，使用完畢可以選擇此項目離開。

2．查看

2．1 X軸平均坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用均勻分布情況。

2．2 X軸對數坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用對數分布情況。

2．3 ZSBX-9000變壓器繞組變形測試儀恢復到原始X軸坐標，此項目只在分析歷史曲線時候有效，歷史曲線分析的時候可以對曲線進行局部放大查看，使用此項目后，曲線會恢復到原始坐標系的狀態。
