絕緣子芯棒耐壓試驗及泄漏電流測試裝置

檢測不良絕緣子的新方法

根據上述原理和電力事業發展的要求,近幾年來,國內外不斷探索檢測不良絕緣子的新方法,有的已研制出新的儀器并用于現場,有的尚處于試驗研究階段,這些方法主要有
(一)自爬式不良絕緣檢測器
國外研制的用于500kV超高壓線路的自爬式不良絕緣子檢測器,它主要由自爬驅動機構和絕緣電阻測量裝置組成。檢測時用電容器將被測絕緣子的交流電壓分量旁路,并在帶電狀態下測量絕緣子的絕緣電阻。根據直流絕緣電阻的大小判斷絕緣子是否良好。當絕緣子的絕緣電阻值低于規定的電阻值時,即可通過監聽擴音器確定出不良絕緣子,同時還可以從盒式自動記錄裝置再現的波形圖中明顯地看出缺陷絕緣子部位。當檢測V型中和懸垂串時,可借助于自重沿絕緣子下移,不需特殊的驅動機構。
(二)電暈脈沖式檢測器
這是一種專門在地面上使用的檢測器,它既可用于檢測平原地區線路,也可用于檢測山區線路,其特點是
(1)質量輕,體積小,電源為1號電池,使用方便、安全。
(2)不用登桿,在地面即可檢測。
(3)先以鐵塔為單位粗測,若判定該鐵塔有不良絕緣子時,再對逐個絕緣子進行細測。

ZSML-20S絕緣子芯棒泄露電流試驗裝置

一、用途

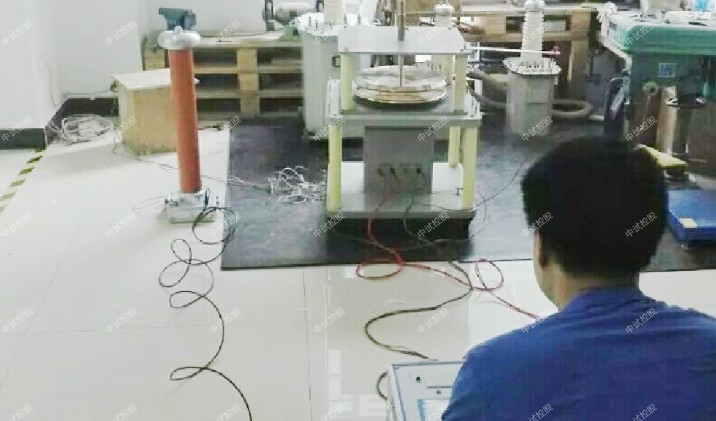

絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 絕緣子芯棒耐壓試驗及泄漏電流測試裝置具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、整機技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 絕緣子芯棒耐壓試驗及泄漏電流測試裝置不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。
