CT、PT互感器比差角差參數測試儀

電流互感器燒毀的原因以及解決對策
電流互感器燒毀原因主要有如下四個方面：1電流互感器二次開路，產生高壓，使電流互感器燒壞；2電流互感器使用年限過長絕緣老化，局部發生擊穿或放電，產生過電壓，使電流互感器發生燒壞；3電流互感器一次連接鋁拍接觸面氧化過重，接觸電阻過大，發熱使電流互感器燒壞；4用戶超負荷運行時間長，使電流互感器發熱燒壞，
此外，由于專用變壓器用戶的斷路器再出現相間短路及過負荷時，斷路器不能正常跳閘，也會導致電流互感器被燒毀現象。
針對上述問題，防止電流互感器被燒毀，一般采取以下對策中試控股：1裝設看門狗斷路器，避免分支故障波及整條饋線停電，尤其是能保證用電側單相接地時分置斷路器能可靠跳閘；2將計量用電流互感器接至斷路器后面。以確保計量電流互感器發生故障時，斷路器和避雷器正確動作切除故障；3加強用戶高壓計量電流互感器及避雷器高壓絕緣試驗，及早發現計量電流互感器絕緣老化程度，及時更換，避免出現計量電流互感器燒壞造成停電；4定期清掃用戶設備，減少污閃，避免絕緣降低。

一、概述

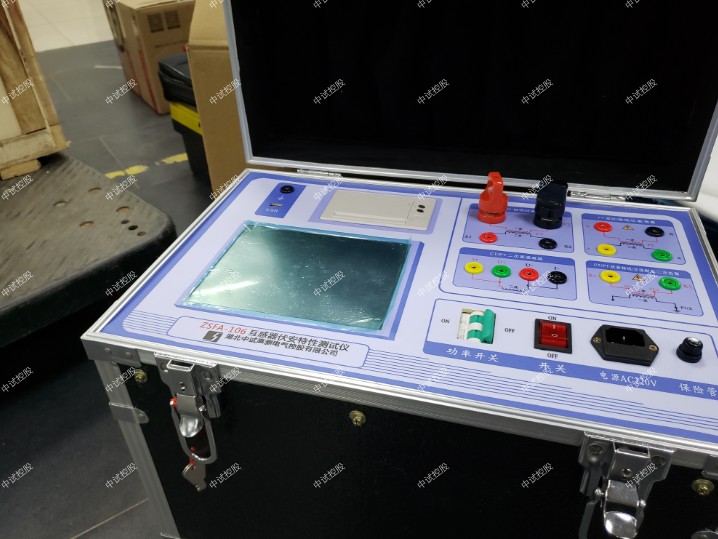

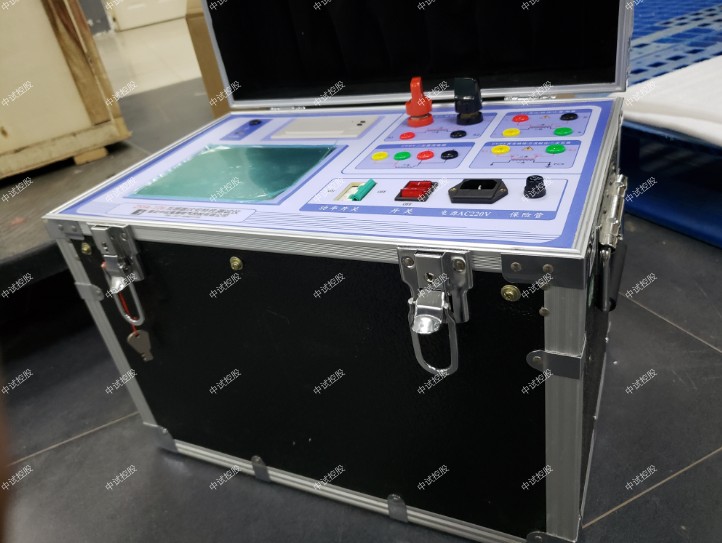

ZSFA-106 互感器特性綜合測試儀/CT、PT互感器比差角差參數測試儀是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

技術特點
1、全自動型測試儀
只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性
比差、角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
CT、PT互感器比差角差參數測試儀所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，中試控股由PC進行處理，顯示、打印、存儲數據及曲線報告，便了整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
11、觸摸屏操作
采用觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用長。
12、超大容量的數據存儲
CT、PT互感器比差角差參數測試儀單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失

參數：
CT、PT互感器比差角差參數測試儀電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A

結合現場情況，避雷器底座倒塌時連線及本體倒向B相TV，避雷器在傾倒過程中，外殼與TV第一、第二節之間的金屬連接部分發生碰撞并短路，短路持續時間大概300 ms，2 s后又撞擊1次，之后連線扯斷。現場情況如圖3所示，懷疑二次過電壓是由避雷器倒塌砸中CVT第一、第二節間的金屬連接部分致使第一節電容被短路所引起的。

CT、PT互感器比差角差參數測試儀為了使電保護裝置能夠正確反應一次系統狀況而正確動作，要求電流互感器的變比誤差小于或等于10%。不論是一次電流加大，還是二次負載阻抗增加，其結果都會引起電流互感器感應電動勢的升高，從而擴大誤差。所謂10%誤差曲線是變比誤差為10%時，一次電流(I1)與其額定電流（I1N）的比值(m = I1/ I1N)和二次負載阻抗（ZY）的關系特性曲線。也可以理解為，在不同的一次電流倍數下，為使電流互感器的變比誤差小于或等于10%而允許的最大二次負載阻抗。
中試控股實際工作中常采用伏安特性法先測量CT的伏安特性曲線，根據CT的伏安特性曲線再繪出“CT的10%誤差曲線。根據電流互感器10%誤差的曲線得出二次回路的最大允許阻抗ZYmax與該二次回路的實際阻抗ZL進行比較，若ZL＜ZYmax則認為該電流互感器是滿足10%誤差要求的。
