CTPT互感器測試儀

ZSFA-106 互感器特性綜合測試儀、CTPT互感器測試儀全自動化的CT、PT特性測試儀器，輸出容量大，功能全，非常適用于各種規格的CT和PT作現場試驗和校驗
簡介
A型：只測CT特性，2000V、600A
B型：CT、PT特性同測，2000V、600A
C型：CT、PT特性同測基礎上增加CT/PT比差、角差測量，2500V、600A
D型：CT、PT比差、角差測量基礎上增加輸出電流、電壓，2500V、1000A

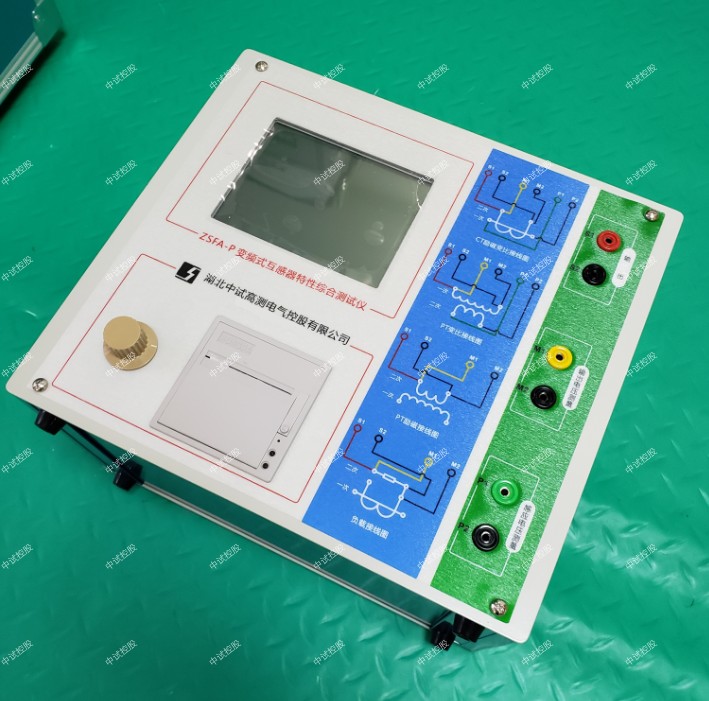

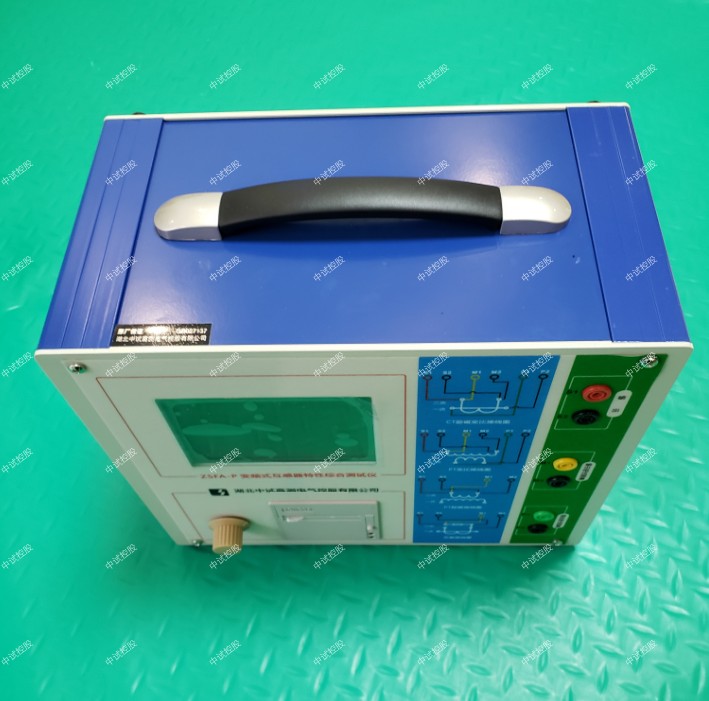

ZSFA-106 互感器特性綜合測試儀
CT/PT比差、角差測量，輸出電流、電壓，2500V，1000A，CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。
一、概述
本產品是中試控股經過大量的市場調研、通過嚴格的專業測試之后投放市場的新一代革新型CT、PT測試儀器。裝置采用高性能數據處理器和微機控制架構、先進的制造工藝，中試控股保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。
該儀器對試驗數據自動采集、分析、存儲和打印，也可通過U盤存儲。另外顯示器采用8寸彩色大屏，高分辨率1024*768，全觸摸操作，可實時顯示試驗曲線，即時觀測試驗情況，以便試驗人員實時判斷試品故障。試驗報告除給出精細的試驗曲線外，還列出根據優數系排列的試驗數據，并且注明試驗時間和打印時間，因此可作為原始試驗數據資料保存。
該產品由于輸出容量大，功能全，非常適用于各種規格的CT和PT作現場試驗和校驗。
ZSFA-106 互感器特性綜合測試儀主要技術特點
1、全自動型測試儀
只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以儲存在儀器內，可以現場打印、存儲后打印，也可用U盤拷貝傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。
2、ZSFA-106 互感器特性綜合測試儀功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線                   PT試驗：伏安特性曲線
曲線拐點自動計算                        曲線拐點自動計算
5%和10%誤差曲線                        5%和10%誤差曲線
變比、極性                              變比、極性
比差、角差測量                          比差，角差測量
二次側回路負載測試、                    二次側回路負載測試
二次繞組交流耐壓                        二次繞組交流耐壓
二次直流電阻測試                        二次直流電阻測試
一次通流測試

3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了用戶整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、CTPT互感器測試儀不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；zui大電流600A機型為600A，1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
屏幕的分辨率高達1024*768，清晰度高，全彩色觸摸操作國內領先，測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
11、觸摸屏操作
采用我公司獨創的觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用壽命長。
12、超大容量的數據存儲
單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失，可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能，將現場測試數據保存到U盤上，做到現場測試記錄無限量保存。
13、優勢及特點

1、CT伏安特性概念
CT伏安特性,是指在電流互感器一次側開路的情況下,電流互感器二次側勵磁電流與電流互感器二次側所加電壓的關系曲線（電壓為縱座標，電流為橫座標），其實際上就是鐵芯的磁化曲線。
2、CT伏安特性試驗目的
(1)檢查新投產互感器的鐵芯質量,留下CT的原始實驗數據。
(2) 運行CT停運檢驗維護時通過鑒別CT伏安特性的飽和程度即電壓拐點位置,判斷運行一定時期后互感器的繞組有無匝間短路等缺陷,以便及時發現設備缺陷,確保設備安全運行。
(3)CTPT變比極性試驗儀以CT伏安特性為依據作CT10%誤差曲線，對CT精度進行校驗。
3、CT伏安特性試驗
測得的伏安特性曲線與伏安特性曲線或zui近的測量伏安特性曲線比較,拐點位置電壓不應有顯著降低。若有顯著降低,應檢查二次繞組是否存在匝間短路。施加于電流互感器二次接線端子上的額定頻率的電壓，若其均方根值（有效值）增加10%，勵磁電流便增加50%，則此電壓方均根值稱為拐點位置電壓。
其理論依據：拐點位置的CT鐵芯進入飽和狀態，此時勵磁電流幾乎全部損耗在鐵芯發熱上，由于CT直流電阻R2與CT二次繞組匝數有關，當CT二次繞組匝間短路時，造成直流電阻R降低，在CT伏安特性上表現為拐點位置電壓U有明顯的下降（在CT鐵芯飽和電流不變的情況下，拐點位置的電壓U0’=I飽和×R2），據此判斷CT二次繞組異常。
     本ZSFA-106 互感器特性綜合測試儀相比別家的產品在質量上，特別是帶載能力上有明顯的提高，整個回路的導線長度zui大到9米，這個數據大大優于國內其他的8米甚至更少，主要是測試儀內部的升流器容量很足，鐵芯質量要大，線路優化所致。
     本中試控股ZSFA-106 互感器特性綜合測試儀支持把U盤轉存的數據拷貝到電腦上位機軟件里面去然后再進行編輯的能力，市面上一般的測試儀都沒有上位機軟件，本公司配有上位機軟件。

1000A機型請參看以下參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V，0～20A 0.1V、1mA
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A
 二次額定電流 5A，1A 1mA
CT二次回路負載 二次電流 5A，1A 1mA
 二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次側電流 0～1000A 0.1A
PT伏安
特性試驗 輸出電壓 0～200V 0.1V
 輸出電流 0～10A 1mA
PT變比，比差角差試驗 一次側電壓 0～2500V 0.1V
 二次額定電壓 100V,100/ V ,100/3V
1mV
測量精度 伏安特性試驗 < 0.5%
 5%及10%誤差曲線 < 1%
 變比試驗 < 0.5%
 比差角差試驗 < 1%
 二次回路負載測試 < 0.5%
裝置電源電壓 AC 220V  50～60Hz
工作環境溫度 -10℃ - +50℃
測試儀主機體積 500mm*310mm*375mm
測試儀主機重量 45kg
中試控股CTPT互感器測試儀裝置主機包含全自動升壓器、內置升流器、微機控制系統、8寸彩屏大屏幕全漢化LCD、分辨率高達1024*768，帶微型打印機、全觸摸操作、USB口、等部分。中試控股裝置主機可以直接用于做CT的伏安特性試驗、拐點計算、5％和10％誤差曲線、變比極性試驗、比差試驗、角差試驗、二次側回路負載測試、一次通流試驗。PT的伏安特性試驗、變比極性試驗，以及CT/PT的二次繞組交流耐壓，CT/PT二次直流電阻等試驗。
觸摸屏使用方法
觸摸屏的功能類似上使用的觸摸屏，需要執行某個操作或者指令時直接用手指點擊對應的圖標或者文字即可。
數據輸入：中試控股當需要修改數據時，請用手指直接點擊需要修改數據的位置上，單擊觸摸屏，即彈出虛擬鍵盤，直接用手指點擊所需要輸入的數據，虛擬鍵盤的確定按鍵為確定當前的輸入。返回箭頭為刪除當前的輸入數據，取消按鍵為取消當前所輸入的全部數據。

為什么要測量串級式電壓互感器絕緣支架的tgδ？110kV及以上串級式電壓互感器在運行中爆炸和損壞事故頻發。事故分析表明，由于支撐不接地鐵芯的絕緣支架材質不好，如分層開裂、內部有氣泡、雜質、受潮等，使其介質損耗因數tgδ較大，在運行條件下絕緣不斷裂化而造成事故是其主要原因之一，因此，在《規程》中提出在必要時應測量絕緣支架的tgδ。
