保護類CTPT互感器綜合試驗儀

過程中需注意事項
1、使用互感器特性綜合測試儀時，注意的是直流高壓輸出是負電壓，而地為正極。
2、互感器特性綜合測試儀在測試時，應緩慢增加電壓，充電電流小于所設定的漏電電流值，直到規定測試電壓，進行測試。因為測試電容時，在電容器兩端加上電壓時有一充電過程，此時在測試電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測試儀就會報警，使測試中斷，無法進行。
3、不能采用固定電壓，復位—啟動方式進行測試.在交流回路中相當于直流回路中的電阻，因此，安規測試儀在交流回路中就產生一個電流，當該電流大于所設定的漏電流值時，耐壓測試儀就會報警，使得測試中斷，無法進行。
4、在測試前，應先計算好電容器的容抗，再算出在測試電壓下的回路電流值，然后調節耐壓測試儀漏電流預置值，使其略大于回路電流值，再進行測試。
5、測試電纜等分布電容大的元件（設備）要等同于電容器測試。
6、做好各項安全接地，以及安全防護措施。
互感器特性綜合測試儀主要測試設備的溫度，比如絕緣材料在正常情況下工作溫度，這個溫度在最高的設備允許工作溫度下，要小于絕緣材料的最大允許溫度。
如在25℃環境下測試絕緣材料溫度是100℃，而絕緣材料只能在130℃以下安全運行，這是定義設備允許的最高工作溫度很關鍵，如果設備是50℃的環境溫度，那么絕緣材料換算到50℃的環境溫度測試溫度應該是125℃，滿足小于130℃要求，測試通過。如果設備時60℃環境溫度，那么換算到60℃的環境溫度測試溫度應該是135℃，大于130℃要求，測試不通過。

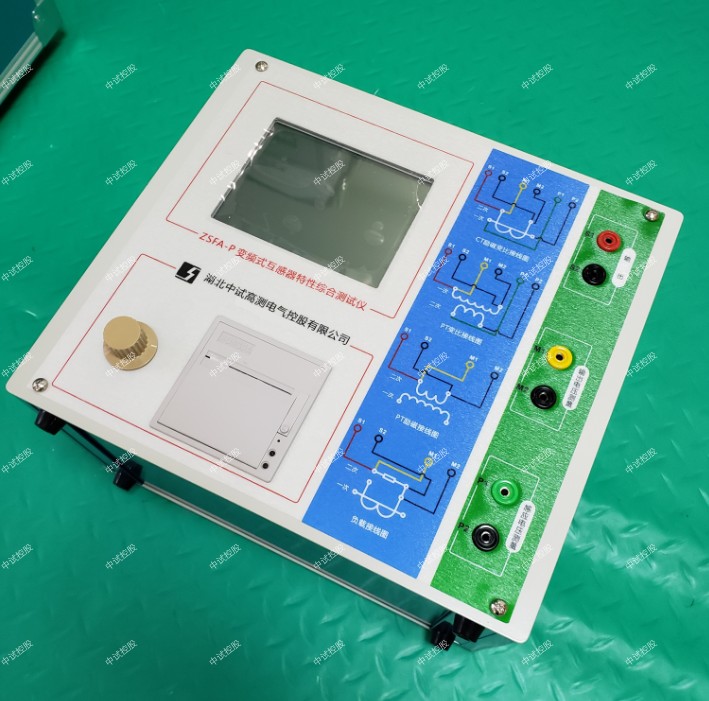

ZSFA-106 互感器特性綜合測試儀、保護類CTPT互感器綜合試驗儀全自動化的CT、PT特性測試儀器，輸出容量大，功能全，非常適用于各種規格的CT和PT作現場試驗和校驗
一、概述
是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器?；ジ衅鞣蔡匦跃C合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

技術特點
1、全自動型測試儀
只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以儲存在儀器內，可以現場打印、存儲后打印，也可用U盤拷貝傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性
比差、角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，中試控股由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試?？墒箿y試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
屏幕的分辨率高達1024*768，清晰度高，全彩色觸摸操作國內領先，測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
11、觸摸屏操作
采用觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用長。
12、保護類CTPT互感器綜合試驗儀超大容量的數據存儲
單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失


觸摸屏的功能類似使用的觸摸屏，需要執行某個操作或者指令時直接用手指點擊對應的圖標或者文字即可。
數據輸入：中試控股當需要修改數據時，請用手指直接點擊需要修改數據的位置上，單擊觸摸屏，即彈出虛擬鍵盤，直接用手指點擊所需要輸入的數據，虛擬鍵盤的確定按鍵為確定當前的輸入。返回箭頭為刪除當前的輸入數據，取消按鍵為取消當前所輸入的全部數據。

支持檢測CT和P ，保護類CTPT互感器綜合試驗儀采用智能控制器，操作簡單.

中試控股互感器交流耐壓試驗的規定
1應按試驗電壓的80％進行并應在高壓側監視施加電壓；
       2電壓等級66kV及以上的油浸式互感器，交流耐壓前后宜各進行一次絕緣油色譜分析；
       3電磁式電壓互感器（包括電容式電壓互感器的電磁單元）應按下列規定進行感應耐壓試驗:

  1）試驗電源頻率和施加試驗電壓時間應符合本標準第8.0.13條第4款的規定；
  2）感應耐壓試驗前后，應各進行一次額定電壓時的空載電流測量，兩次測得值相比不應有明顯差別；
  3）對電容式電壓互感器的中間電壓變壓器進行感應耐壓試驗時，應將耦合電容分壓器、阻尼器及限幅裝置拆開。由于產品結構原因現場無條件拆開時，可不進行感應耐壓試驗。
       4電壓等級220kV以上的SF6氣體絕緣互感器，特別是電壓等級為500kV的互感器，宜在安裝完畢的情況下進行交流耐壓試驗；在耐壓試驗前，宜開展Um電壓下的老練試驗，時間應為15min；
       5二次繞組間及其對箱體（接地）的工頻耐壓試驗電壓應為2kV，可用2500V兆歐表測量絕緣電阻試驗替代；
       6電壓等級110kV及以上的電流互感器末屏及電壓互感器接地端（N）對地的工頻耐受電壓應為2kV，可用2500V兆歐表測量絕緣電阻試驗替代。

 設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合相關檢修規定。
功能齊全
可檢測CT/PT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二次交流耐壓、CT一次通流(二次回路檢查)和CT退磁等項目，輕松實現一機多用。
接線方式簡單
采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率。
