互感器拐點電壓電流值測試儀

對于電流互感器開路的預防，可以安裝拓普電氣生產的電流互感器過電壓保護器，該裝置正常時幾乎沒有漏電流，但當電流互感器發生開路時，該裝置會迅速導通，防止CT二次電壓過高。同時發出報警及相關遠傳信號。

若短接時發現有火花，那么短接應該是有效的，故障點應該就在短接點以下的回路中，可進一步查找。若短接時沒有火花，則可能短接無效，故障點可能在短接點以前的回路中，可逐點向前變換短接點，縮小范圍檢查。

一、概述

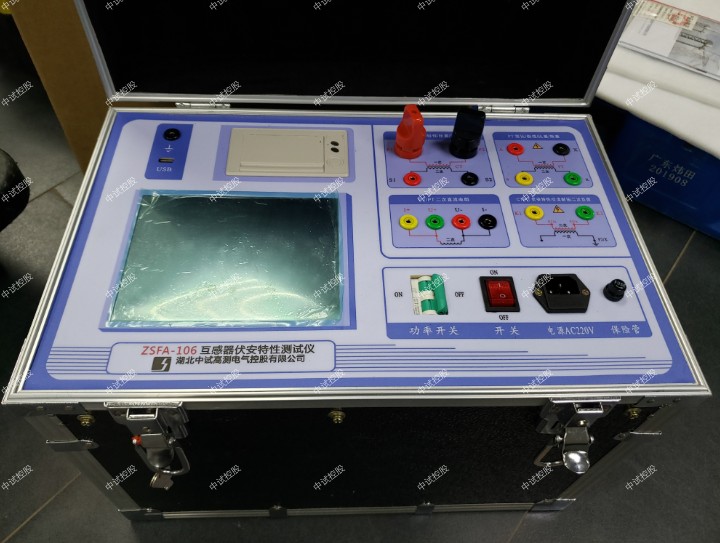

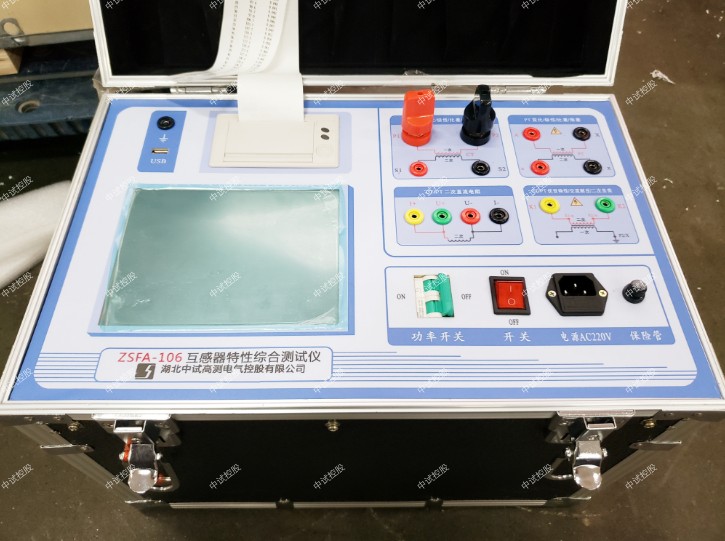

ZSFA-106 互感器特性綜合測試儀是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

技術特點
1、全自動型測試儀
互感器拐點電壓電流值測試儀只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性
比差、角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，中試控股由PC進行處理，顯示、打印、存儲數據及曲線報告，便了整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
11、觸摸屏操作
采用觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用長。
12、超大容量的數據存儲
單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失

互感器拐點電壓電流值測試儀參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A

互感器拐點電壓電流值測試儀內附的電流與電壓百分表符合有關標準，準確度等級不低于1.5級。當使用某一額定工作電流(或電壓)改變其正常工作百分數范圍時，儀表的內抗應保持不變。

互感器拐點電壓電流值測試儀校驗儀的分辨力應能滿足測量用互感器檢定規程的要求。

測量回路對高次諧波信號應有足夠的抑制能力。對于準確度等級為1，2，3的校驗儀，其三次以上諧波抑制比應分別大于32、26、20dB。 校驗儀的工作回路(接地的除外)對金屬面板及金屬外殼之間的絕緣電阻應不低于20MΩ。工作時不接地的回路(包括交流電源插座)對金屬面板及金屬外殼應能承受有效值為1.5KV的50Hz正弦波電壓1min耐壓實驗。 校驗儀差值回對標準和檢互感器的附加容量，不應超過校驗儀工作電流(電壓)回路額定容量的1/15，最大不超過0.25VA。
