容量空負載儀

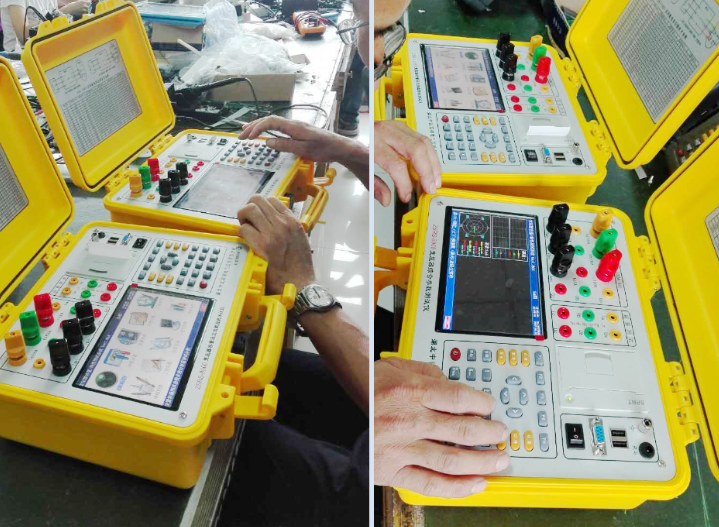

容量空負載儀它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，中試控股還可以進行矢量分析。

變壓器進行直流電阻試驗的目的是什么?

1 使用容量空負載儀時請按本說明書接線和操作。

2 接地端子應就近可靠接地。

3 測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴于輸入的設置參數。

4 測試菜單項選擇和實際測試項目及接線要一致。

5 電流回路用粗線連接，電壓回路用細線連接。

6 試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。

7 測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。

8 單相測量時必須用A相測量。

9 為安全起見，測試完成后應儲存數據，然后斷開三相測試電源，再翻看測試結果數據或從存儲器中仔細查看各項數據。

   變壓器容量及空載負載測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
   特征
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），中試控股電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量空負載儀容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分數指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長
13、用戶可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據

參數
輸入特性 有源部分 電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分 電壓測量范圍：0～750V 寬量限
電流測量范圍：0～100A內部全部自動切換量程
容量空負載儀準確度 電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作溫度 －10℃～ +40℃
充電電源 交流160V～260V
絕緣 ⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
主機體積 32×24×13cm3
重量 3kg

中試控股變壓器進行直流電阻試驗的目的是什么?
變壓器進行直流電阻試驗的目的是檢查繞組回路是否有短路、開路或接錯線，檢查繞組導線焊接點、引線套管及分接開關有無接觸不良。另外，還可核對繞組所用導線的規格是否符合設計要求。

變壓器空載試驗的目的是什么?
變壓器空載試驗的目的是測量鐵心中的空載電流和空載損耗，發現磁路中的局部或整體缺陷，同時也能發現變壓器在感應耐壓試驗后，繞組是否有匝間短路。

為什么變壓器短路試驗所測得的損耗可以認為就是繞組的電阻損耗?
由于短路試驗所加的電壓很低，鐵心中的磁通密度很小，這是鐵心中的損耗相對于繞組中的電阻損耗可以忽略不計，所以變壓器短路試驗所測得的損耗可以認為就是繞組的電阻損耗。

變壓器重繞大修后，測得的空載損耗、短路損耗及總損耗值，與國家標準規定的數值比較允許偏差各是多少?
空載、短路損耗分別允許+15％，總損耗+10％。

為什么星形連接的自耦變壓器常帶有角接第三繞組?它的容量是如何確定的?
Yn，yn聯接的自耦變壓器，為了改善電動勢波刀常設置一個獨立的接成三角形的第三組繞組，它與其他繞組電磁感應關系但沒有電的聯系。第三組繞組除了補償三次諧外，還可以作為帶負荷的繞組，其容量等于自耦變壓器的電容量。如僅用于改善電動勢波形，則其容量等于電磁容量25％一30％。
