互感器校準儀

時間：2021-01-06

互感器校準儀

電力導讀：互感器怎樣測量伏安特性及接線方法？CT伏安變比極性綜合測試儀(伏安特性測試儀)是一款全自動化的CT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。

伏安特性的作用

互感器分為電壓互感器和電流互感器。中試控股它的功能是將交流電壓和大電流按一定比例降低到可以用儀表測量，還可為繼電保護自動裝置提供電源。互感器的伏安特性也成為勵磁特性，它是指互感器的一次線圈繞組開路的情況下。在二次線圈繞組上施加正弦波電壓，測定其相應的勵磁電流與所加電壓的曲線關系，實踐上也是鐵芯的磁化曲線。互感器伏安特性試驗的首要作用就是是查看互感器的鐵芯質量，經過分析磁化曲線的飽滿程度，以區分互感器的繞組有無匝間短路等缺點，也是檢驗10%誤差曲線的重要方法。

伏安特性測量方法及接線

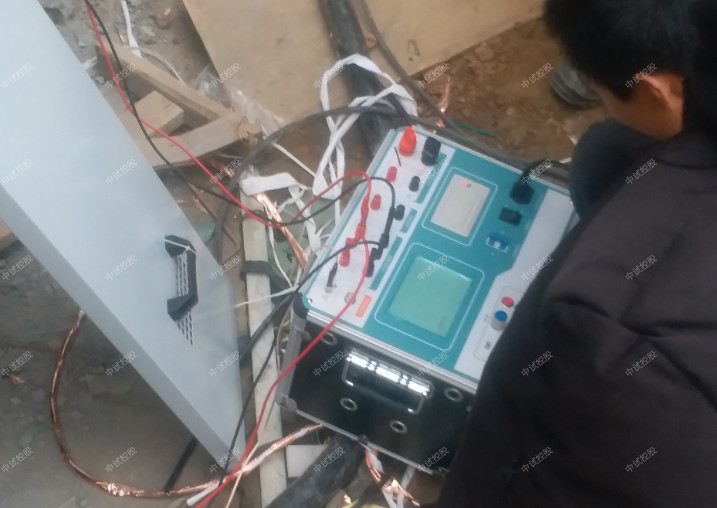

互感器校準儀在這里我們會用到互感器伏安特性測試儀這款設備。測量CT互感器伏安特性試驗試驗接線圖。試驗前，應將電流互感器二次繞組引線和接地線均拆除，試驗時一次測開路，從二次側施加電壓，為了讀數便利，可預先選擇幾個電流點，逐點讀取相應電壓值。通入的電流以不超越技能條件的規則為準。當電流增大而電壓改變不大時，表明鐵芯已飽滿應中止試驗。試驗完成后測試儀根據試驗數據繪出伏安特性曲線。電壓互感器與電流互感器測量方法大致相同，只不過是接線方法有所差別。測試儀試驗時將K1、K2分別接互感器的K1、K2，電壓互感器的一次繞組的零位端接地。接線無誤后即開始測試。

該伏安特性測試儀還可測量互感器變比和極性判斷以及CT一次通流試驗。互感器更多詳細測量方法可點擊“互感器伏安特性測試儀使用”進行查看。

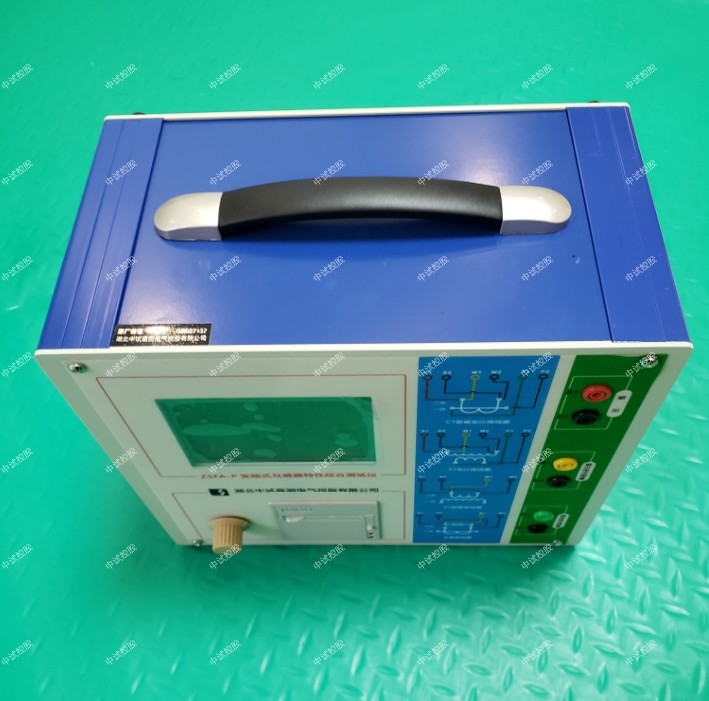

ZSFA-P 變頻式互感器特性測試儀、互感器校準儀
基于低頻變頻技術的互感器勵磁特性和變比、極性測試儀
一、簡介
電流、電壓互感器測試儀器。中試控股采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于lingxian水平，是電力行業用于互感器的專業測試儀器。
二、特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208等各類互感器標準，中試控股并依照互感器類型和級別自動選擇何種標準進行測試。
4、ZSFA-P 變頻式互感器特性測試儀基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、中試控股界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
三、參數指標
測試用途保護類CT，保護類PT
輸出 0~180Vrms，12Arms，18A（峰值）
CT變比
測量范圍 1~40000
精度 ±0.05%
PT變比
測量范圍 1~40000
互感器校準儀精度 ±0.05%
相位測量精度 ±5min
分辨率 0.5min
二次繞組電阻測量范圍 0~300Ω
精度 2%±2mΩ
中試控股交流負載測量范圍 0~1000VA
互感器校準儀精度 2%±0.2VA
輸入電源電壓 AC220V±10%，50Hz
工作環境溫度：-10οC~50οC，濕度：≤90%
尺寸、重量尺寸340mm x 300mm x 150mm重量<9kg

互感器校準儀測驗安規器材的溫度，比方絕緣材料在正常情況下作業溫度，這個溫度在最高的設備答應作業溫度下，要小于絕緣材料的最大答應溫度。如在25℃環境下測驗絕緣材料溫度是100℃，而絕緣材料只能在130℃以下安全運轉，這是界說設備答應的最高作業溫度很要害，假如設備是50℃的環境溫度，那么絕緣材料換算到50℃的環境溫度測驗溫度應當是125℃，滿意小于130℃請求，測驗經過。
一、運用互感器特性歸納測驗儀時，留意的是直流高壓輸出是負電壓，
假如設備時60℃環境溫度，那么換算到60℃的環境溫度測驗溫度應當是135℃，大于130℃請求，測驗不經過。同樣其它的安規器材也需求測驗作業溫度。以判別是不是滿意請求。安規歸納測驗儀經過進行測驗合格之后，那么在拿到安規歸納測驗儀的時分，在運用的進程中也是需求留意一些事項的，以下是互感器檢查設備結出來的幾點事項：
而地為正極。
二、中試控股互感器特性歸納測驗儀在測驗時，應緩慢添加電壓，充電電流小于所設定的漏電電流值，直到規定測驗電壓，進行測驗：由于測驗電容時，在電容器兩頭加上電壓時有一充電進程，此刻在測驗電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測驗儀就會報警，使測驗中止，無法進行。
三、不能選用固定電壓，復位—發動方法進行測驗.在溝通回路中相當于直流回路中的電阻，因而，安規測驗儀在溝通回路中就發生一個電流，當該電流大于所設定的漏電流值時，耐壓測驗儀就會報警，使得測驗中止，無法進行。
四、在測驗前，應先計算好電容器的容抗，再算出在測驗電壓下的回路電流值，然后調理耐壓測驗儀漏電流預置值，使其略大于回路電流值，再進行測驗。
五、測驗電纜等分布電容大的元件（設備）要等同于電容器測驗。
