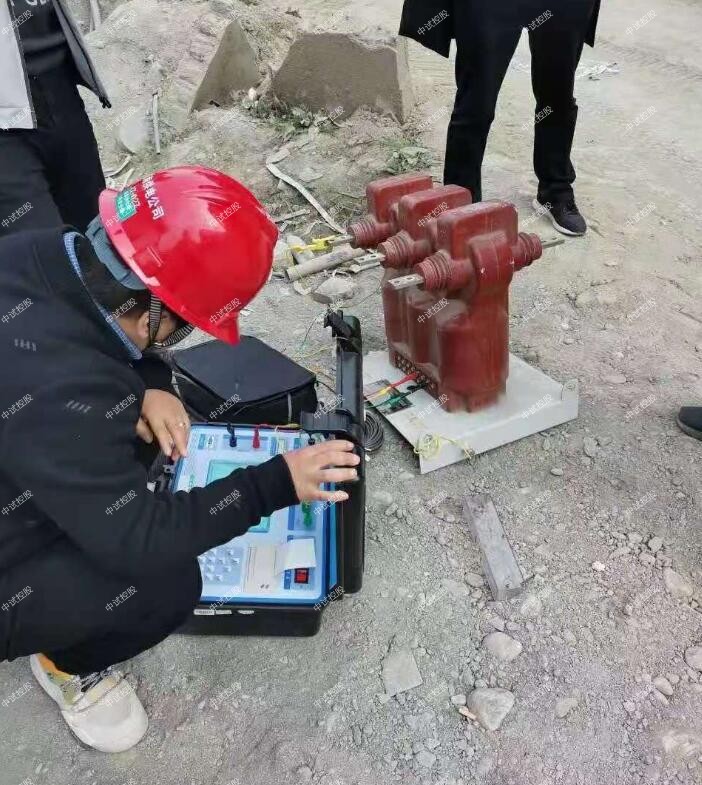

現場校驗電流互感器測試儀

電壓互感器與變壓器的異同

相同點：都用于變換線路上的電壓

不同點：變壓器變換電壓目的在于輸送電能，容量很大，一般以KV或MV為單位;電壓互感器變換電壓目的在于測量儀表，為繼電保護裝置供電，容量很小，一般以V為單位。

在于完成其變換電壓的作用，實現其用作測量儀表的功能。那么問題來了，沒有電壓互感器就不能測量電壓了嗎?雖然有些低壓可以直接進行測量，但是對于高壓而言，為了安全起見，我們不允許直接測量，因此就需要電壓互感器首先將按比例其變換成低壓，再對其進行測量。

電壓互感器應用的是電磁感應原理。一旦在一次繞組上產生電壓U1，在鐵芯中便產生一個磁通量，根據電磁感應定律，則在二次繞組中產生二次電壓U2，其中U1與U2的比值取決于一次繞組和二次繞組的匝數比，因此可根據需要組成按不同比例變換電壓的電壓互感器。

簡介
發電廠與變電站的高壓電能計量裝置，以及電能計量裝置，關系到發電、送電、供電方的情況。為計量準確，必須按照《電能計量裝置檢驗規程》和《電能計量裝置技術管理規程》進行檢驗。

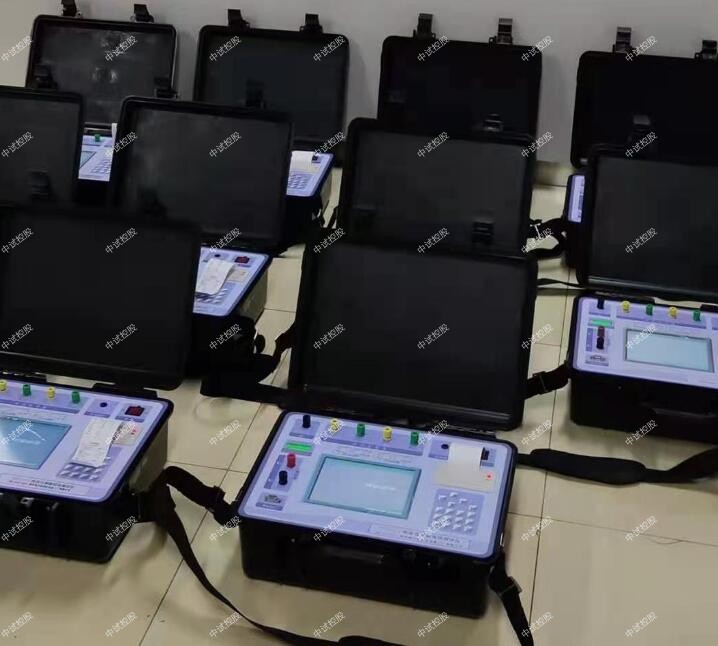

ZSCT-H 電流互感器現場測試儀是以測試技術，大規模電子線路設計以及符合相關規程出來的。中試控股它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，功能強大。
二、特點
1、ZSCT-H 電流互感器現場測試儀具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A~31500A
6、具有電流互感器變比、二次繞組內阻測試功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、現場校驗電流互感器測試儀采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、同時可以測試電壓互感器的變比和極性功能。
12、直接出具現場檢定結論，合格或超差。
13、大規模存貯器可存儲現場測試數據多達1000條。
14、中試控股采用RS232或USB接口連接計算機打印數據。
15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
1、電流互感器誤差測量部分
（1）整機準確度：被測電流互感器誤差限值的1/3
（2）測試范圍：5A~25000A/5A
（3）被測電流互感器工作范圍： 1%～120%
（4）二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被檢電流互感器準確度范圍：0.2及0.2S
（6）電阻、導納測量誤差≤5.0%
（7）測量范圍：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
百分表 ：1級
測量范圍：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V
（3）被測電壓互感器工作范圍： 20%～120%
3、現場校驗電流互感器測試儀消耗功率：20VA
4、中試控股儀器準確度等級：0.05S級
6、重 量：10kg

測量串級式電壓互感器（TV）的接線方法有5~6種，即：末端加壓法、末端屏蔽法。但最簡捷明了，有的放矢檢缺的，還是常規法。

常規法即為將一次繞組的首末端短接起來，二次繞組短路接地，用反接線，加2kV（至多3kV）工頻電壓。

這樣測出的介損主要反映一、二次繞組之間絕緣，對串級式電壓互感器來說，這是最重要、最易受潮的。
