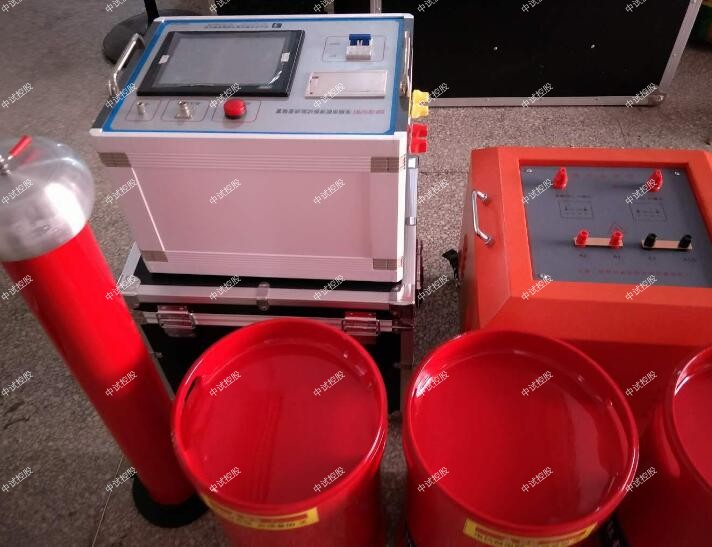

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置
技術方案
一、適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

二、系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、系統配置及具體參數

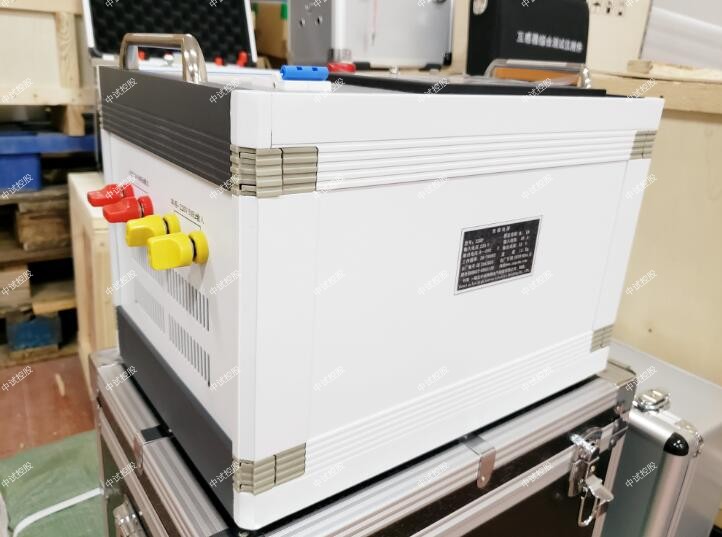

1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) zui大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源中試控股采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置重   量：    40Kg ;
3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

五、檢驗
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

串聯諧振試驗前有什么條件？

試驗前條件分析
       當我們中試控股拿到試驗之后，我們要分析試驗的主體是什么，比如：電力電纜、變壓器、GIS組合器還是母線等等，針對不同的內容所施加的電壓不一樣，像同樣是變壓器，中性點接地和不接地的電壓等級就不同，而且接線也不同，電壓和容量直接影響串聯諧振試驗裝置的配置方案，所說的配置方案也就是連接方式，串聯方式、怎么串聯中試控股以及串聯幾個等等。
      要想達到串聯諧振的條件是當容抗等于感抗時，即可產生諧振的條件。
