ZSBP-88kVA/44kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．10KV300mm2 2km電纜耐壓諧振儀具有過壓、過流、零位啟動等保護功能　　

四、被試品對象及試驗要求

1、10kV/300mm2電纜2km交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，中試控股試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：88kVA

2） 額定電壓：22kV；44kV

3） 額定電流：4A；2A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

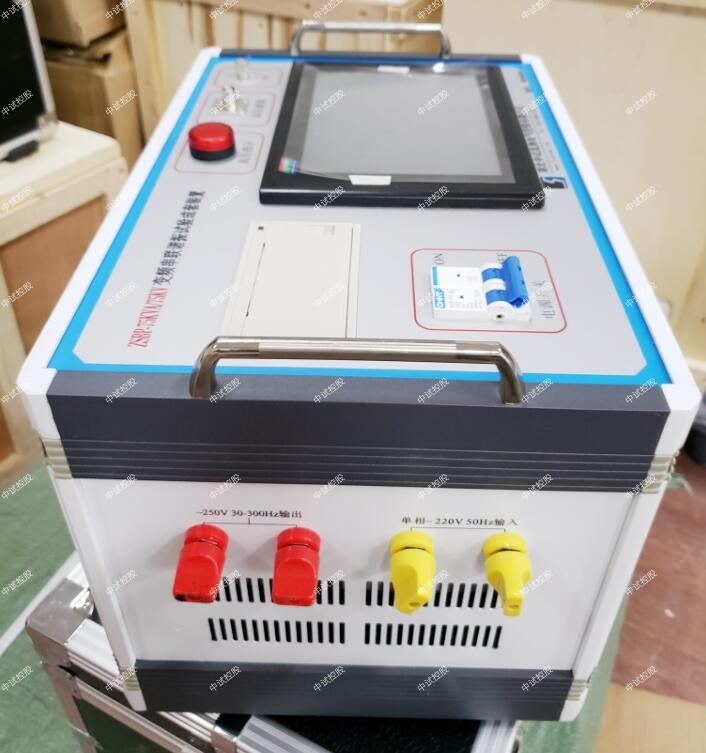

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 10KV300mm2 2km電纜耐壓諧振儀溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) 激勵變壓器ZSJLB-6kVA1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：45kg

(三) 高壓電抗器ZSDK-44kVA/22kV 2節

1) 額定容量：44kVA;

2) 額定電壓：22V

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約45kg

（四）電容分壓器ZSFRC-2500pF/50kV 1套

1) 額定電壓：50kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6 kg
