110kV/63000kVA主變耐壓諧振裝置

時間：2021-01-12

110kV/63000kVA主變耐壓諧振裝置

現場電纜測試裝置根據串聯諧振（也稱為電纜交流耐壓試驗裝置）原理。它們是模塊化構建的，并特別為需求而設計現場測試。易于操作和堅固的反應堆具有串并聯的可能性更多的單元可以優化系統的適應性到負載電容。傳輸和控制集裝箱使世界范圍內的海運成為可能和卡車。空運，特供外殼是可用的。中試控股用于測試集的安裝現場，只需要一臺普通的汽車起重機。
不同于其他現場測試技術，如0,1hz，直流或振蕩波，諧振測試集產生a絕緣的電壓應力類似于操作條件。這給了測試結果更多的證據和是目前的現場測試方法。
局部放電測量
測試可以伴隨著部分放電測量。靜態變頻器每個周期只產生4個開關脈沖不干擾的pd -模式或可以抑制嗎，如果使用合適的測量系統，門控。
環境條件
測試裝置的設計要求在良好的條件下工作世界各地的天氣狀況在陸地上或岸上。
電抗器線圈
棒芯反應器是浸漬油和內置a密封辭職缸。兩個單位可以是堆疊以增加系統的輸出電壓。反應堆是低重量的設計與固定電感。
勵磁變壓器
帶避雷器保護的罐式變壓器和一個自動接地是用來激勵的諧振電路。電壓和功率是相適應的系統要求。
變頻器
該變換器產生的方波電壓為15至250赫茲之間的可調頻率。這電壓為勵磁變壓器供電。由于串聯諧振原理，測試電壓不過完美的正弦波形狀。這個系統調到通過改變頻率來共振。
控制單元/電壓測量
控制單元與觸摸屏面板集成在一起變頻器外殼，中試控股可實現自動化和手動測試。一個單獨的計算機存儲測量數據并生成測試。高壓由內置的峰值電壓表與高壓分壓器配合測量與基載電容器同時工作。

110kV套管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km產品簡介
ZSBX-110kV套管GIS變頻串聯諧振

1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

110kV套管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km特征
試品對象：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、110kV系統的交流耐壓試驗，試驗頻率30-300Hz，中試控股試驗電壓不超過265kV，試驗時間1min。
4、110kV/63000kVA主變全絕緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

額定容量：405kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：45kV；90kV；270kV；
額定電流：9A；4.5A； 1.5A；
工作頻率：30-300Hz；
110kV/63000kVA主變耐壓諧振裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
10kV電纜5km,35kV2km
激勵變壓器ZSJLB-18kVA/4/8/16kV/0.4kV                      1臺
額定容量：18kVA；
輸入電壓：0-400V，單相；
輸出電壓：4/8/16kV
結    構：干式；
重    量：約75kg；

變頻電源ZSXB-F-18kW/220/380V 1臺
額定輸出容量：18kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：45A
額定輸出電流：45A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度： 0.1%
運行時間：額定容量下連續60min
110kV/63000kVA主變耐壓諧振裝置額定容量下中試控股連續運行60min元器件zui高溫度≤65K;
噪聲水平：≤50dB

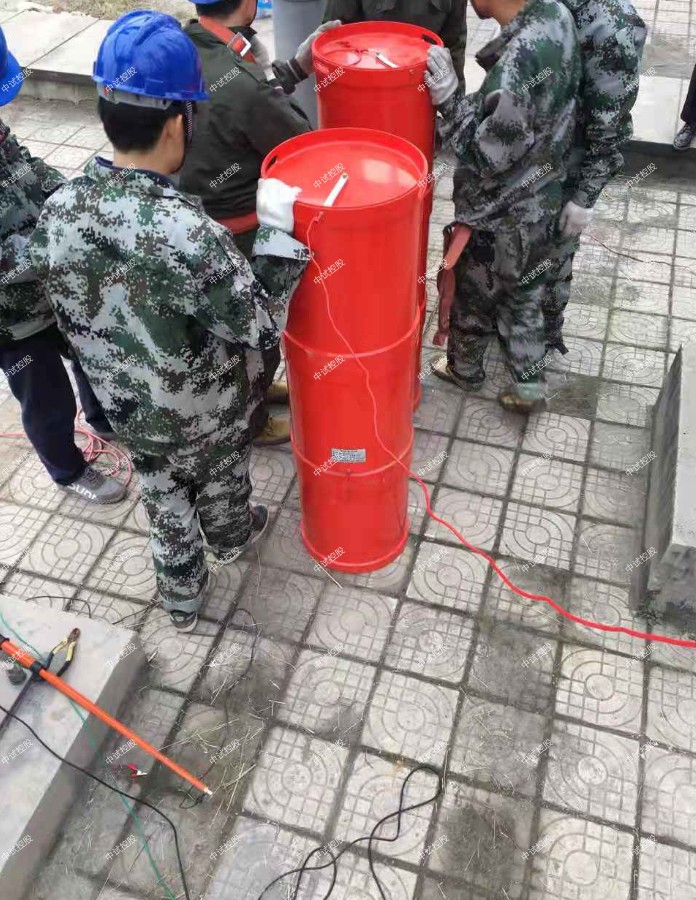

高壓電抗器ZSDK-67.5kVA/45kV                    6節
額定容量：67.5kVA;
額定電壓：45kV；
額定電流：1.5A；
電感量：85H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約70kg；

電容分壓器ZSFRC-270kV/500pF 1套
額定電壓：270kV；
高壓電容量：500pF
介質損耗：tgσ≤0.5%；
分壓比：3000：1
測量精度：有效值1.5級;
重量：約26kg；

是當baiX發生的事實諧振大號 = X ?允許構建一個公du式，允許諧振頻率（?計算zhi從僅僅為系列將L的值和C.電子最常用的式dao的電路的） LCR電路的諧振頻率為：

請注意，該公式沒有任何涉及電阻（R）的信息。中試控股盡管任何包含L的電路都必須至少包含一些電阻，但是電路中少量電阻的存在并不會極大地影響電路諧振的頻率。專為高頻設計的諧振電路會受到附近環境中雜散磁場，電感和電容的影響，因此大多數高頻LC串聯諧振電路都需要進行屏蔽，以將它們與外界影響盡可能地隔離開來，并且可以在很小的范圍內進行調節頻率范圍，以便在電路中組裝后可以精確地調整它們。

但是，盡管該公式已廣泛用于射頻，但是在低頻情況下（使用具有相當大內部電阻的大型電感器）常常不夠準確。在這種情況下，中試控股需要一個更復雜的公式，其中也要考慮電阻。以下公式可用于低頻（較大的內部電阻）計算。

在許多應用中，電路裝配后需要仔細調整通常是決定不使用純LC電路的決定因素。在許多應用中，它們已被不需要調節的固態陶瓷濾波器和諧振晶體調諧電路所取代。但是，有時固態濾波器可能會在所需頻率的諧波（多個）處產生多個諧振頻率的問題。然后也可以包括單個可調LC調諧電路以克服該問題。

串聯電路計算。

110kV/63000kVA主變耐壓諧振裝置

在串聯LCR電路中，尤其是在諧振時，發生了很多事情，因此計算通常是多階段的。在本中試控股系列的較早模塊中已經描述了許多常用計算的公式，現在的區別在于，查找有關電路條件的相關信息的任務依賴于選擇適當的公式并以適當的順序使用它們。

例如，在下面的問題，以紅色顯示在值項目是必需的，但是請注意V ?和V 大號不容被首先計算出，作為用于?的值[R （和另一式）需要計算電抗。但是有時候，通過記住上面灰色面板中有關串聯諧振（也叫變頻諧振）的記錄，可以使這項工作變得更容易，無需計算V L，因為在諧振時X C和X L相等，因此兩端將產生相等的電壓。但是請注意，V L與在L兩端測得的總電壓不同。內部電阻兩端的電壓（在90°至VL）需要包括在內，并且由于V L和內部電阻電壓（VR L）之間的相位差，可測量的電感器總電壓V L TOT將是V L和VR L的相量之和。
