10kV、300mm2電纜打6km交流耐壓試驗裝置

1、諧振的定義:電路中L、C的兩個分量的能量相等。 當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,中試控股也就是說,在兩個電抗元件之間將產生能量脈動。

2、10kV、300mm2電纜打6km交流耐壓試驗裝置電路必須有電感L和電容C才能產生諧振。

3、對應于共振的頻率是共振頻率,或共振頻率,用F r示

4、中試控股串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。
串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，中試控股它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

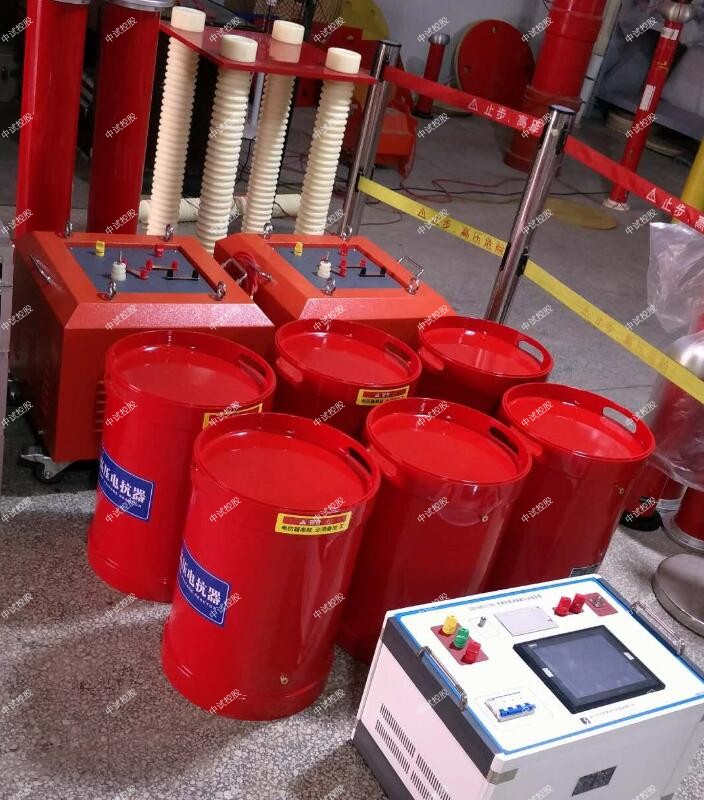

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

10kV、300mm2電纜打6km交流耐壓試驗裝置技術指標

1．額定電壓：

95kV---滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV---滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV---滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV---滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

10kV、300mm2電纜打6km交流耐壓試驗裝置被試品對象及試驗要求

1、10kV/300mm2電纜6km的交流耐壓試驗，中試控股電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

裝置主要技術參數及功能

1） 額定容量：270kVA

2） 額定電壓：27kV；54kV；108kV

3） 額定電流：10A；5A；2.5A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：中試控股額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重 量：約15kg

(二) 激勵變壓器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1臺

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結 構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重 量：約85kg

(三) 10kV、300mm2電纜打6km交流耐壓試驗裝置高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電 感 量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?382×435

8) 重 量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1500：1

5) 10kV、300mm2電纜打6km交流耐壓試驗裝置測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) 重 量：約8kg

同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 中試控股通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

串聯諧振耐壓的優勢和原理

串聯諧振裝置中試控股廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。
串聯諧振裝置進行耐壓試驗時調頻方式采用固定電感電抗器,測試電路通過調節勵磁電源的頻率達到諧振狀態。串聯諧振裝置具有體積小、重輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。
