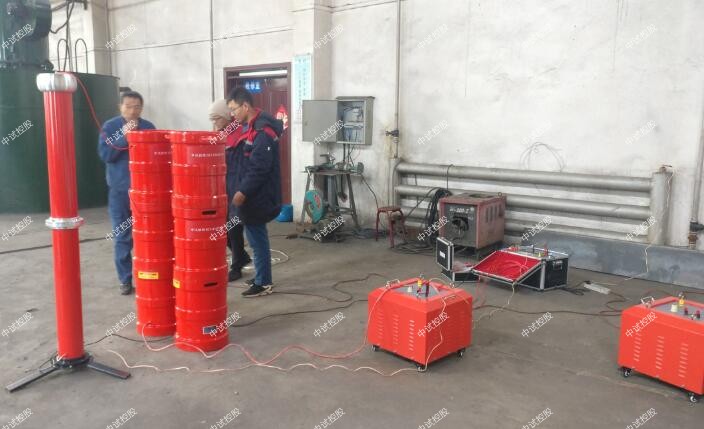

10kV3km電纜耐壓諧振儀

ZSBP-132KVA/22KV變頻諧振裝置 (10kV3km電纜耐壓諧振裝置)

首先，提出rlc串聯諧振電路中為什么要保持輸出電壓恒定這個問題
首先LC串聯諧振，中試控股電路的整體阻抗為0歐，那么RLC串聯諧振的整體阻抗為R的阻值。
這時候電路的電流等于U/R。而由于串聯，流過 阻 容 感(RLC)的電流式相同的，那么電感上的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。
我們把R減小，那么電流就會加大，電阻為0的話，理論制上電流等于無窮大，那么電感電容上的電壓也都分別是無窮大。
換句話說，中試控股電阻值的大小直接影響到電感上輸出電壓的高低。減小電阻值很容易得到高電壓，這是很危險的。
所以我們中試控股要控制輸出電壓大小作為保護。

1、10kV3km電纜耐壓諧振儀幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；

2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

10kV3km電纜耐壓諧振裝置特征
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

ZSBP-132KVA/22KV變頻諧振裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

溫  升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、中試控股過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：10kV3km電纜耐壓諧振裝置有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV          1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結   構：干式；

重   量：約42kg；

變頻電源ZSXB-F-6kW/220/380V            1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

10kV3km電纜耐壓諧振儀電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度：   0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件zui高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV            3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結   構：干式；

重   量：約42kg；

電容分壓器ZSFR-30kV/6000pF            1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重   量：約6kg；

10kV3km電纜耐壓諧振儀支持多種試驗模式 ：
10kV3km電纜耐壓諧振儀支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，中試控股變頻串聯諧振試驗裝置既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

10kV3km電纜耐壓諧振儀系統，人性化的人機交互：
試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，中試控股并具有自動計時及操作提示功能;全觸控屏操作及顯示，變頻串聯諧振試驗裝置具備試驗數據保存和查詢功能。
