斷路器耐壓試驗裝置

斷路器耐壓試驗
1、斷路器耐壓試驗目的
定設備絕緣強度最有效和最直接的試驗項目,主要為了檢查斷路器的安裝質量,中試控股考核斷路器的絕緣強度。
2、試驗儀器選擇
常規工頻試驗變:現場試驗條件限制,一般較少使用串聯諧振試驗裝置:利用額定電壓較低的試驗變壓器可以得到較高的輸出電壓,用小容量的試驗變可以對大容量的試品進行交流耐壓試驗。試驗過程安全可靠。變頻式試驗頻率范圍10-300Hz之間
1、定義
能夠關合、承載和開斷正常回路條件下的電流,并能關合、在規定時間內承載和開斷異常回路條件(包括短路條伴件)下的電流的機械開關裝置
2、分類
按照滅弧介質分:空氣(K)、油(Y)、SF6氣體(L)、真空(Z)
按照結構分類:金屬外殼式(如罐式)

加裝并聯電容器作用
1)均勻斷口間電壓分布 2)改善開斷性能。中試控股在開斷近區故障時,電容可以降低斷口高頻恢復電壓上升限度,有利于改善開斷性能加裝合閘電阻的作用在斷路器合閘時對電路的振蕩起阻尼作用,使振蕩過程變為非周期振蕩,從而抑制了線路的合閘過電壓
自能式原理:
利用電弧自己的能量,在滅弧室內建立局部高壓力形成氣吹,熄滅電弧式
4、發展趨勢
超高壓、大容量、自能化、小型化、組合化、智能化和高可靠

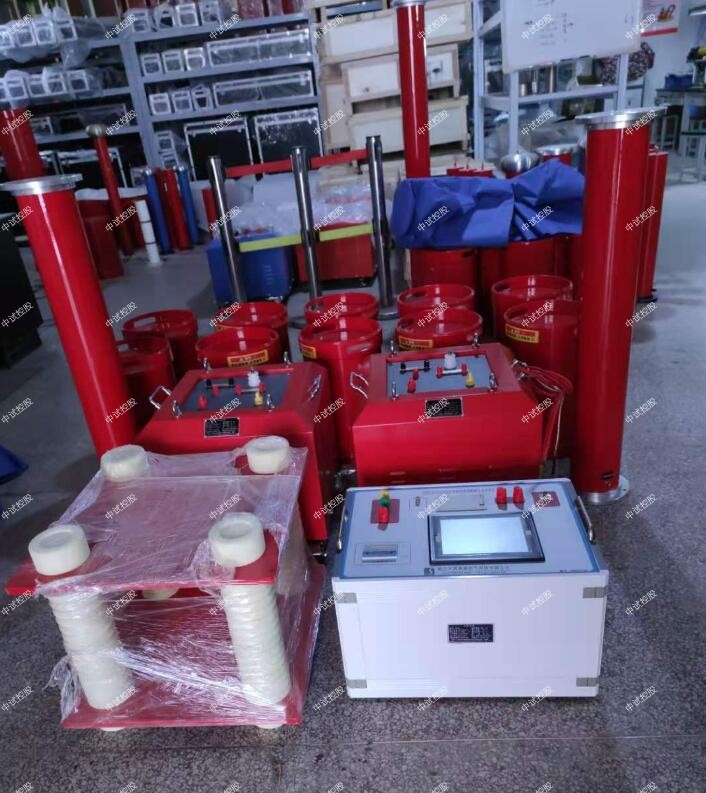

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置、斷路器耐壓試驗裝置
技術方案
一、適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

二、中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、系統配置及具體參數
1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;
3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、檢驗
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、中試控股成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

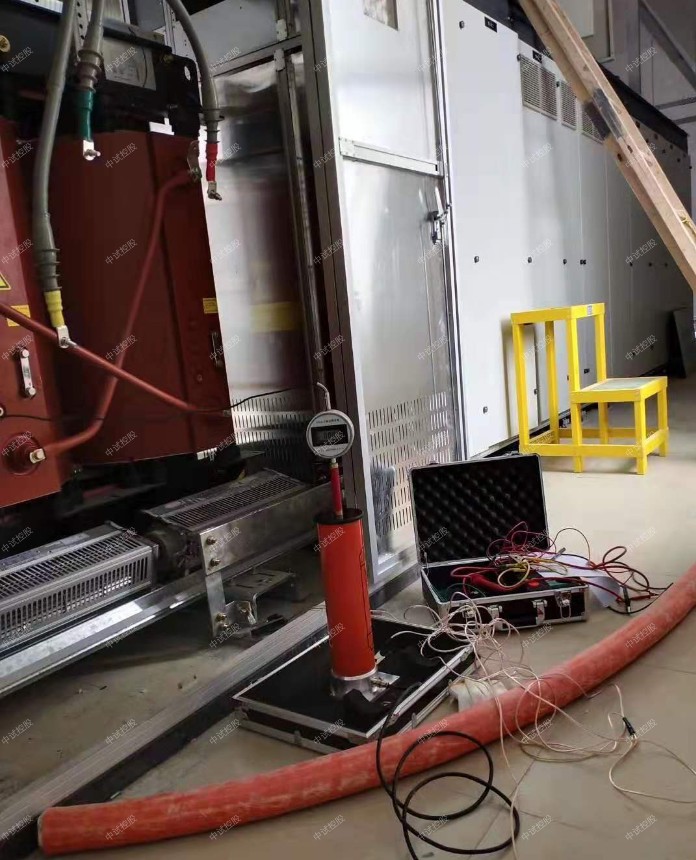

ZSZGF-60KV、5mA直流高壓發生器、斷路器耐壓試驗裝置
直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

執行標準
序號 標準名稱
1 DL/T848.1-2004　高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2 DL/T596-2005　電力設備預防性試驗規程
3 GB11032-2010　交流無間隙金屬氧化物避雷器
4 GB/T 16927.1-2011　高電壓試驗技術 第1部分：一般定義及試驗要求
5 DL/T474.2-2006　現場絕緣實驗實施導則:直流高電壓試驗
6 GB/T.311-2012　高壓輸變電設備的絕緣配合

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

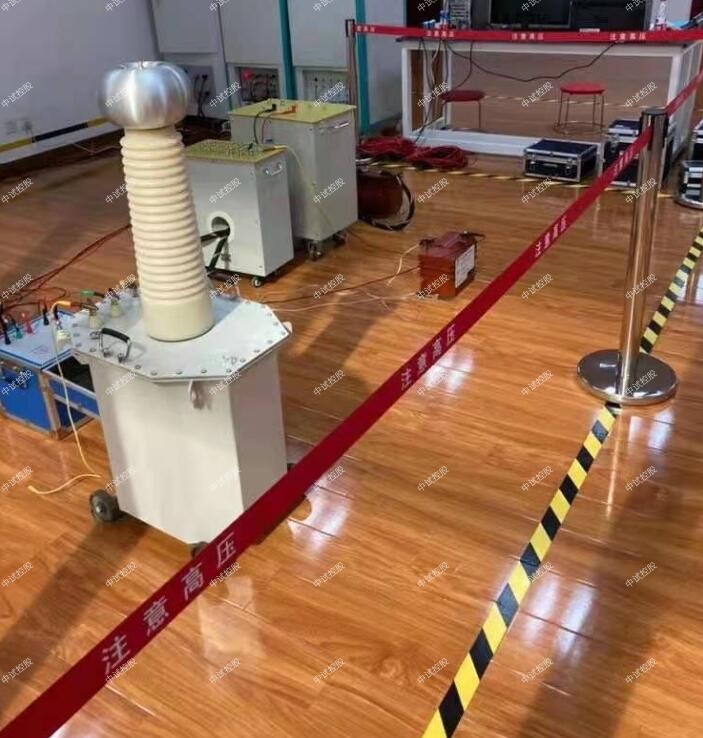

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置、斷路器耐壓試驗裝置

是根據DL/T848.2-2004行業標準而設計的，中試控股的全套裝置由高壓試驗變壓器和TC/XC控制箱（臺）組成，其中TC/XC控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

斷路器運行中常見故障及處理方法
