輸電線路正序電容阻抗測試儀

輸電線路正序電容測量方法

在傳統的測試方法中通過電力計量用的CT和PT作電信號變換，中試控股用指針式的電力測試儀表（電流表、電壓表和功率表）測量各個電參量，最后計算得到輸電線路工頻參數測試結果。由于傳統方法測量接線復雜所需設備體積龐大十分不利于現場工作。針對這一問題，新研發了新一代輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，能極其方便準確的測量輸電線路的工頻參數。

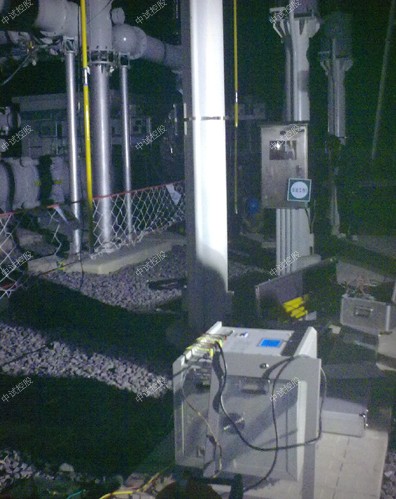

現場測試接線

測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子UA、UB、UC接入線路引下線線路側，如下圖所示：中試控股儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。

輸電線路為什么要核相及核相方法

輸變電工程擴建、新安裝或大修后投運對變動過內外接線的變壓器，中試控股新架設或接線更動、走向發生變化的高壓電源線路接入變電站、主設備大修后，竣工投運現場都要進行核相實驗，即所謂的定相。核相通俗講是通過測量兩條輸電線路的相序和相位，然后將兩條線路相序及相位一致的并入在一起。如電網合并、變電站的主接線形式、變壓器的接線組別、電壓互感器二次接線方式等都需要核相后方可接線。

ZSXL-Y 輸電線路異頻參數測試系統、輸電線路正序電容阻抗測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路正序電容阻抗測試儀最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 中試控股儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路正序電容阻抗測試儀電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

什么是零序阻抗

線路的正序阻抗和負序阻抗是相等的，并且正、負阻抗值是自身阻抗和互阻抗的差，中試控股而零序阻抗則是自身阻抗與互阻抗的和。對于理想的電力系統，由于三相對稱，因此負序和零序分量的數值都為零（這就是我們常說正常狀態下只有正序分量的原因）。當系統出現故障時，三相變得不對稱了，這時就能分解出有幅值的負序和零序分量度了，因此通過檢測這兩個不應正常出現的分量，就可以知道系統出了問題。
