高壓電纜耐壓試驗儀器

為何變頻串聯諧振裝置能夠找到絕緣弱點?

在高壓試驗中，中試控股變頻串聯諧振試驗成套裝置是很好的選這是因頻串聯諧振試驗成套裝置有許多學生優點。例如，其分體式結構優化設計和小容量變頻電源使串聯諧振體積更小、更輕，易于在測試通過現場使用移動，并且我們可以同時根據實際測試的具體工作要求企業靈活地改變自己測試實驗裝置。更重要的優點是變頻串聯諧振試驗成套裝置是否能夠實現快速有效地研究發現這些設備的絕緣弱點。那么他們為什么串聯諧振能有效地提高發現絕緣薄弱環節呢?
這是因為變頻串聯諧振試驗成套裝置通過諧振電抗器與被測產品的電容串聯，產生諧振，得到試驗所需的大電流，高壓，再通過變頻電源的輸出頻率使電路串聯諧振。 此時，中試控股正是由于電路的諧振，使得變頻電源中較小的輸出電壓能夠在被測產品上產生較高的測試電壓，并聯諧振或測試變壓器進行電壓測試。 與兩者相比，短路電流是擊穿電流的數百倍。
這是因為獨特的串聯諧振試驗理論和針對性，串聯諧振的專業技術設計，能夠快速，有效地檢測出被測產品的絕緣缺陷，中試控股以幫助電力職工有效地完成測試壓力測試產品，完善的測試和工作效率。

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置、高壓電纜耐壓試驗儀器串聯諧振分壓器的作用及在諧振時電抗等于多少

第一，能夠發現社會中危險的部位。因為每一個設備雖然說在使用時有著非常高的效率，但是時間一長或多或少都會有相應的問題，比如說電壓不穩定，電阻不穩定，這些問題如果沒有得到比較好的解決，長時間之后就會成為一種安全隱患，一旦爆發的話就會給工廠給工人帶去非常大的傷害。
但是如果在了解設備的電壓電阻問題時，就可以通過串聯諧振裝置增壓器，對社會做一個耐壓實驗，能夠從耐壓實驗中了解該設備的電壓如何？該設備所存在的問題集中在哪個方面，也能夠及時的將其解決掉，總比在什么都不清楚的情況下就去選擇一種解決方案，這種做法是非常盲目的，也是非常不可取的，只是浪費時間而已。

第二，串聯諧振分壓器的實際作用也包括它能夠獲得更多的電壓，因為在無線電工程中，它的電壓是非常低，自然保證不了整個信號的傳輸非常快，但是如果在使用時能夠通過串聯諧振分壓器對其進行檢測的話，也能夠獲得更大的電壓，能夠保證整個系統效率比較高，而且能夠加強整個信號的傳輸力度。

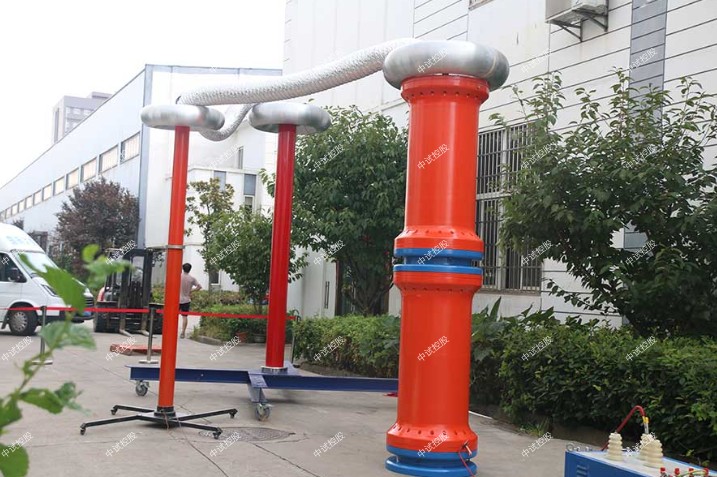

變頻串聯諧振主要由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

中試控股變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓回即為加到試品上電壓。

變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

串聯諧抄振又稱電壓諧振，對于RLC串聯諧振電路，當電流與電壓同相時，工程上將電路的這一特殊狀態定義稱為諧振。由電流與電壓同相可以得出，發生諧振的條件為Im[Z(jw0)]=X(jw0)=w0L-1/w0C=0。也就是頻率特性φ(jw)在w0處有φ(jw0)=0。

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置、高壓電纜耐壓試驗儀器
串聯諧振被試品對象及試驗要求：

110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。

110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。

35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。

6kV/3*120mm2電纜6500m，電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。

10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。

工作環境：

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度: ≤3000米；

裝置主要技術參數及功能：

額定容量：324kVA；

輸入電源：單相220V/三相380V電壓，頻率為50Hz；

額定電壓：45kV；90kV；180kV；270kV

額定電流：7.2A；3.6A；1.8A；1.2A；

工作頻率：20-300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：中試控股額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

測量精度：系統有效值1.5級；
特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置、高壓電纜耐壓試驗儀器具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、中試控股設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

串聯諧振是電壓最高還是電流最大及為什么要保持輸出電壓恒定

在電阻、電感及電容百所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的度電壓U與電流I的相位相同，電路呈現純電阻性，這就是回串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R2 (XC-XL)2=R，電路中總阻答抗最小，電流達到最大值。
首先LC串聯諧度振，電路的整體阻抗為0歐，那么RLC串聯諧振的整體阻抗為R的阻值。
這時候電問路的電流等于U/R。而由于串聯，流過 阻 容 感（RLC）的電流式相同的，那么電感上答的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。
我們把R減小，那么電流就會加大，回電阻為0的話，理論上電流等于無窮大，那么電感電容上的電壓答也都分別是無窮大。
換句話說，電阻值的大小直接影響到電感上輸出電壓的高低。減小電阻值很容易得到高電壓，這是很危險的。
所以我們要控制輸出電壓大小作為保護。

串聯諧振式逆變器和并聯諧振式逆變器的直流側分別是電壓源和電流源。因此,也稱為電壓型逆變器介一一和電流型逆變器、,兩者之存在著對偶性。下面對兩者應用過程中的主要差別進行比較分析。串聯諧振式逆變器短路保護較為困難,并聯諧振不易進行開路保護。

  中試控股串聯諧振式逆變器采用電壓源供電,在輸入端并接有大的濾波電容,在逆變器發生短路故障時,由于電容器上電壓不能突變,瞬時放電電流將會很大,極易造成功率管的過流損壞,此時必在功率器件的允許短路時間內采取保護措施,可以通過研制合理有效的保護電路予以克服。相反,并聯諧振式逆變器采用電流源供電,逆變器輸入端末端串接有一大濾波電感,在逆變器發生短路故障時,短路電流的上升將會受到此濾波電感的抑制,功率器件的短路保護就相對比較容易實現。但是,為了能使電感上的能量及時釋放,必須時刻保持電感通路,當逆變器負載開路時,就會在電感上感生很大的電動勢,并加在開關管上,極易造成開關管的過壓擊穿,負載開路保護相對困難。
