220KVGIS設備現場耐壓試驗裝置又叫做串聯諧振，可分為調頻式和調感式。中試控股變頻串聯諧振裝置一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式，分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。

ZSBP-44kVA/44kV 串聯諧振試驗儀器/220KVGIS設備現場耐壓試驗裝置

一、 被試品對象及試驗要求：

10kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/2000kVA主變的交流耐壓試驗，中試控股電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

10kV/185mm2電纜1km的交流耐壓試驗，電容量≤0.3123uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

二、 工作環境：

1. 環境溫度：－15C -45C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：44kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kV；44kV；

4. 額定電流：2A；1A；

5. 工作頻率：30-300Hz；

6. ZSBP-44kVA/44kV 串聯諧振試驗儀器/220KVGIS設備現場耐壓試驗裝置裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

中試控股這套串聯諧振的頻率在30到300直接才能運行，超過300或者低于30都是無效的。

ZSBP-44kVA/44kV 串聯諧振試驗儀器/220KVGIS設備現場耐壓試驗裝置到了這里很多客戶可能直接以0.0033uF為電容值，直接去計算頻率值，這樣是不對的，我們的分壓器中銘牌表示了2500PF的電容值。所以需加上2500PF。這樣還不夠，知道了電容值，還需要知道電感值。這里一節電抗器銘牌表示的電感為60H,電流為1.25A。這樣我們就可以算出頻率值和電流值了。對于被試品電纜一節電抗器就可以完成了。

開始接線-儀器組裝連線

將變頻電源接上380V電源、電源輸出線接上激勵變壓器、按激勵變壓器面板圖紙對激勵變壓器進行接線及切換夾片。用專配的可拖地電壓輸出線接電抗器，電抗器在和分壓器連接，分壓器也有專配的數據線2根，這里只用其中一根線（另根備用，）與變頻電源連接。然后將變頻電源、激勵變壓器、分壓器上的接地端子分別接地。很多客戶會忘激勵變壓器X尾端也要需接地，這里需要特別注意。

中試控股最后對現場試驗可以接補償電容，也可以不接，如何接上補償電容在計算頻率時需要加上補償電容值，反之不加。加上補償電容時直接將補償電容并聯在分壓器上，接地端子接地就可以了。補償電容在做主變時需要接，因為主變電容值很小，所以在做主變時會接上補償電容。

儀器與電纜連線

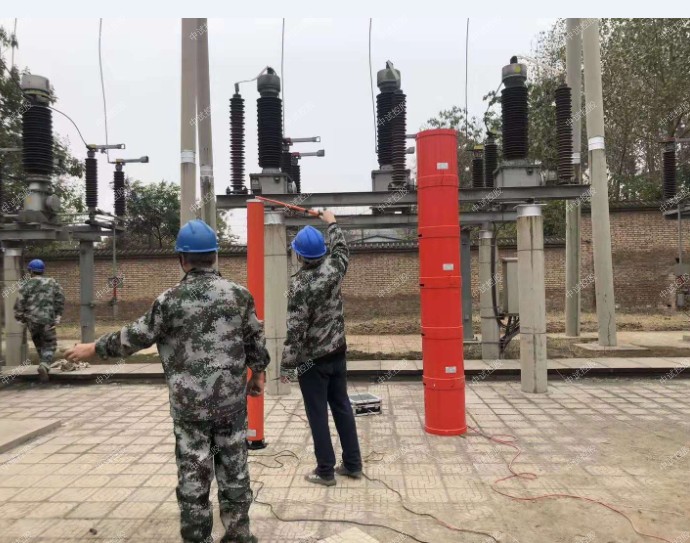

ZSBP-44kVA/44kV 串聯諧振試驗儀器/220KVGIS設備現場耐壓試驗裝置將電抗器與分壓器之間引出一根線直接連接到需試驗電纜相上即可，電纜另外兩相及屏蔽線接地，電纜另端樹丫式分開。注意：在連接電纜前需為電纜做絕緣試驗，確認每相與地及相與相之間絕緣完好。

接線完成后開通電源，開機，對變頻電源進行設置，主要修改2個地方，一個為試驗電壓，一個為耐壓時間。完成設置后第一次試驗為自動試驗，第二次為手動試驗

自動試驗

ZSBP-44kVA/44kV 串聯諧振試驗儀器/220KVGIS設備現場耐壓試驗裝置直接進入自動試驗界面，點擊自動試驗，試驗將動找諧振點，升壓，計時及降壓

手動試驗

中試控股可以手動調整頻率找諧振點，用手動升到所需電壓，點擊開始計時，計時完成，點擊降壓停機

在現場講解了2種操作模式（手動和自動），現在試驗已經完畢，大家清楚了嗎？
