高壓實驗檢測設備

對比串聯諧振電路與并聯諧振電路,在特性阻抗- -定(即L與C之值一定)的條件下。串聯諧振電路中的電阻愈小,品質因數愈
高;中試控股并聯諧振電路并聯電阻之值愈大,則品質因數愈高。因此,為為得到高Q值,一般要求串聯。

由高壓實驗檢測設備諧振時候的狀態來分析:串聯諧振電路在諧振狀態下等效阻抗為純電阻, 并達到最小值, 聯諧振電路在諧振狀態下等效阻抗達到最大值,為了獲得最大的電源輸出功率,串聯諧振電路采用電壓源供電,并聯諧振電路采用電流源供電。

基于電源方面的分析：一個內阻低的，電壓源,使其輸出功率達到最大,電源利用率最高，負載阻抗越低自然輸出功率越大。

反之一個內阻高,電流源,使其輸出功率達到最大,負載阻抗是越高輸出功率越大.根據的邏輯就是電壓源電壓恒定不變,電流隨負載阻抗改變而改變;電流源電流恒定不變,電壓隨負載改變而改變。

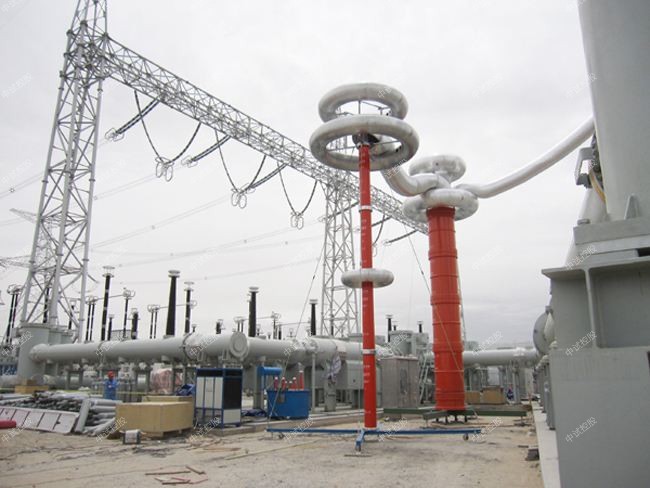

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

技術指標

1．額定電壓：

95kV---滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV---滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV---滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV---滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．高壓實驗檢測設備裝置具有過壓、過流、零位啟動等保護功能

被試品對象及試驗要求

1、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

裝置主要技術參數及功能

1） 額定容量：270kVA

2） 額定電壓：27kV；54kV；108kV

3） 額定電流：10A；5A；2.5A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 中試控股裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重 量：約15kg

(二) 激勵變壓器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1臺

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結 構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重 量：約85kg

(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電 感 量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?382×435

8) 重 量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1500：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) 重 量：約8kg

高壓實驗檢測設備變頻串聯諧振的升壓方法

變頻串聯諧振升壓方法有工頻諧振升壓法和變頻諧振升壓法，工頻諧振升壓法主要用于發電機、變壓器和電容式電壓互感器的試驗，變頻諧振升壓法主要用于交聯電纜的試驗。能滿足電纜因長度不同，電容量在較大范圍內變化的要求。
工頻諧振升壓系統是在工頻條件下（現場試驗為50Hz）使得電感和被試品電容諧振，產生工頻高壓。
中試控股工頻諧振升壓系統一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。
調感式通常采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。
