10KV;20KV;35KV;專用變壓器耐壓機
在回路頻率時,回路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振,再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振,ZSBP-88kVA/44kV變頻串聯諧振試驗裝置中試控股變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。中試控股采用變頻串聯諧振的方法進行耐壓試驗,用多級疊加的方式,多臺電抗器可并聯、串聯使用,分壓器既用來測量試驗電壓。

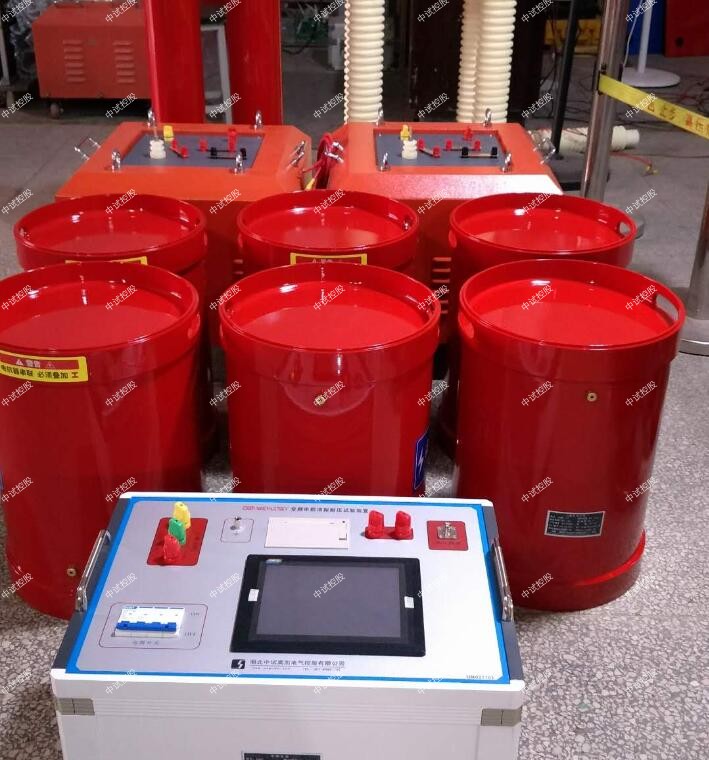

ZSBP-88kVA/44kV變頻串聯諧振試驗裝置技術指標
1.額定電壓:
22kV---滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min;
42kV---滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min;
2.輸出電壓波形畸變率:<1.0%
3.允許連續工作時間:額定條件下一次性工作60分鐘;
4.裝置自身品質因數:Q>50
5. GIS,開關等試驗滿負荷時品質因數:Q>20(與負載相關)
6.輸入電源:三相380V或單相220V
7.頻率調節范圍:30Hz~300Hz
8.系統測量精度:1.5%
9.裝置具有過壓、過流、零位啟動等保護功能
四、被試品對象及試驗要求
1、10kV/300mm2電纜2km交流耐壓試驗,電容量≤0.751uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。
2、10kV開關等電氣設備的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間1min。
五、裝置主要技術參數及功能
1) 額定容量:88kVA
2) 額定電壓:22kV;44kV
3) 額定電流:4A;2A
4) 測量精度:系統有效值1.5級
5) 工作頻率:30-300Hz
6) 裝置輸出波形:正弦波
7) 品質因素:裝置自身Q≥30(f=45Hz)
8) 波形畸變率:輸出電壓波形畸變率≤1%
9) 輸入電源:單相220或三相380V電壓,頻率為50Hz
10) 工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘
11) 溫 升:額定負載下連續運行60min后溫升≤65K
12) 保護功能:過壓、過流、零位啟動、系統失諧(閃絡)等保護功能
六、工作環境
環境溫度:-10℃–40℃;
相對濕度:≤90%RH;
海拔高度: ≤1000米;
八、試驗時設備組合方式
試驗時設備使用關系列表
九、中試控股系統配置及其參數
(一) 變頻電源ZSBP- 6kW 1臺
1) 額定輸出容量6kW
2) 工作電源:220/380±10%V(三相),工頻
3) 輸出電壓:0–400V
4) 額定輸入電流:15A
5) 額定輸出電流:15A
6) 電壓分辨率:0.01kV
7) ZSBP-88kVA/44kV變頻串聯諧振試驗裝置電壓測量精度:1.5%
8) 頻率調節范圍:30–300Hz
9) 頻率調節分辨率:≤0.1Hz
10) 頻率穩定度:0.1%
11) 運 行 時 間:額定容量下連續60min
12) 溫 升:額定容量下連續運行60min元器件最高溫度≤65K
13) 噪 聲 水 平:≤50dB
14) 尺寸(長寬高mm):400×280×400
15) 重 量:約10kg
(二) 激勵變壓器ZSJLB-6kVA/1.5/3kV/0.4kV 1臺
1) 額定容量:6kVA
2) 輸入電壓:0-400V
3) 輸出電壓:1.5/3kV
4) 結 構:干式
5) 尺寸(長寬高mm):450×330×430
6) 重 量:45kg
(三) 高壓電抗器ZSDK-44kVA/22kV 2節
1) 額定容量:44kVA;
2) 額定電壓:22V
3) 額定電流:2A
4) 電 感 量:55H/單節
5) 品質因素:Q≥30 (f=45Hz)
6) 結 構:干式
7) 尺寸(內徑高mm):?282×435
8) 重 量:約45kg
(四)電容分壓器ZSFRC-2500pF/50kV 1套
1) 額定電壓:50kV
2) 高壓電容量:2500pF
3) 介質損耗:tgσ≤0.5%
4) 分 壓 比:1000:1
5) 測量精度:有效值1.5級
6) 尺寸(內徑高mm):?140×500
7) 重量:約6 kg
那么對中試控股于串聯諧振的公式你又知道嗎?
串聯諧振時電路的阻抗虛部等于0,Z=R+jX,X=0,Z=R所以I=U/Z=U/R。
1、諧振定義:電路中L、C兩組件之能量相等,當能量由電路中某一電抗組件釋出時,且另一電抗組件必吸收相同之能量,即此兩電抗組件間會產生一能量脈動。
2、電路欲產生諧振,必須具備有電感器L及電容器C兩組件。
3、諧振時其所對應之頻率為諧振頻率,或稱共振頻率,以fr表示之。 4、串聯諧振電路之條件如下:
I2XL=I2XC也就是XL=XC時,為R-L-C串聯電路產生諧振之條件。
5、無論是串聯還是并聯諧振,在諧振發生時,L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電,又轉換成磁能由電感儲存。
6、中試控股在串聯諧振電路中,由于串聯——L、C流過同一個電流,因此能量的交換以電壓極性的變化進行;在并聯電路中,L、C兩端是同一個電壓,故能量的轉換表現為兩個元件電流相位相反。
7、ZSBP-88kVA/44kV變頻串聯諧振試驗裝置諧振時電感和電容還是兩個元件,否則不能進行能量交換;但從等效阻抗的角度,是變成了一個元件:數值為零或無窮大的電阻。
