35kv3150KVA變壓器測試儀

變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。

被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。



變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。



變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。





中試控股為大家解答：串聯諧振之諧振過電壓電力系統中一些電感、電容元件在系統進行操作或發生故障時可形成各種振蕩回路，在一定的能源作用下，會產生串聯諧振現象，導致系統某些元件出現嚴重的過電壓。



一、諧振過電壓產生原因

電網運行中，正常時中性點不接地系統PT鐵芯飽和易引起諧振過電壓；中性點不接地方式單相故障可引起諧振過電壓;運維人員操作或事故處理方法不當亦會產生諧振過電壓;另外設計選型、參數不匹配也是諧振過電壓產生原因。



二、諧振過電壓分類

1線性諧振過電壓

諧振回路由不帶鐵芯的電感元件(如輸電線路的電感、變壓器的漏感)或勵磁特性接近線性的帶鐵芯的電感元件(如消弧線圈)和系統中的電容元件所組成。

2 鐵磁諧振過電壓

諧振回路由帶鐵芯的電感元件(如空載變壓器、電壓互感器)和系統的電容元件組成。因鐵芯電感元件的飽和現象，使回路的電感參數是非線性的，這種含有非線性電感元件的回路在滿足一定的諧振條件時，會產生鐵磁諧振。

3 參數諧振過電壓

由電感參數作周期性變化的電感元件(如凸極發電機的同步電抗在Kd～Kq間周期變化)和系統電容元件(如空載線路)組成回路，當參數配合時，通過電感的周期性變化,不斷向諧振系統輸送能量，造成參數諧振過電壓。





ZSBP-512kVA/256kV變頻串聯諧振試驗裝置、35kv3150KVA變壓器測試儀
一、512kVA/256kV變頻串聯諧振試驗裝置適用范圍

滿足110kV/300mm2長度≤0.8km電纜的變頻交流耐壓試驗，電容量≤0.12uf,最高試驗電壓128kV。

滿足35kV/300mm2長度≤1.8km電纜的變頻交流耐壓試驗，電容量≤0.342uf,最高試驗電壓52kV。

滿足10kV/300mm2長度≤5km電纜的變頻交流耐壓試驗，中試控股電容量≤1.85uf,最高試驗電壓22kV。

滿足110kVGIS的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過184kV。

滿足35kV/60000kVA變壓器的交流耐壓，電容量≤0.015uf,最高試驗電壓68kV。

滿足110kV/60000kVA變壓器中性點的交流耐壓，電容量≤0.015uf,最高試驗電壓95kV。

滿足35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。

二、512kVA/256kV變頻串聯諧振試驗裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能;

n 過電壓保護：可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷

害，變頻電源內電子元件不會擊穿;

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 中試控股液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流;

三、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 額定容量：512kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 輸出電壓：32kV-256kV

4. 輸出電流：16A;8A;4A;2A

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

12. 使用環境：

環境溫度：-150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 激勵變壓器20kVA-0.4kV 1臺

a) 額定容量：20kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：1kV;3kV;5kV;15kV

d) 結 構：干式

e) 重 量：約105kg;

2. 變頻電源20kW/380V 1臺

a) 額定輸出容量：20kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：53A

e) 額定輸出電流：53A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約30kg;

3. 高壓電抗器64kVA/32kV 8節

a) 額定容量：64kVA;

b) 額定電壓：32kV;

c) 額定電流：2A;

d) 電感量：86H/節

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約75kg;

4. 電容分壓器FRC-200kV -1000 pF 1套

a) 額定電壓：200kV;

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%;

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約18kg;

隨著串聯諧振裝置設計方式的不斷更新，串聯諧振裝置也具有 更強的實用性能。因此其在實驗裝置中的運用也變得更加廣泛。下 面，就針對串聯諧振實驗裝置的運用展開具體的分析與討論。

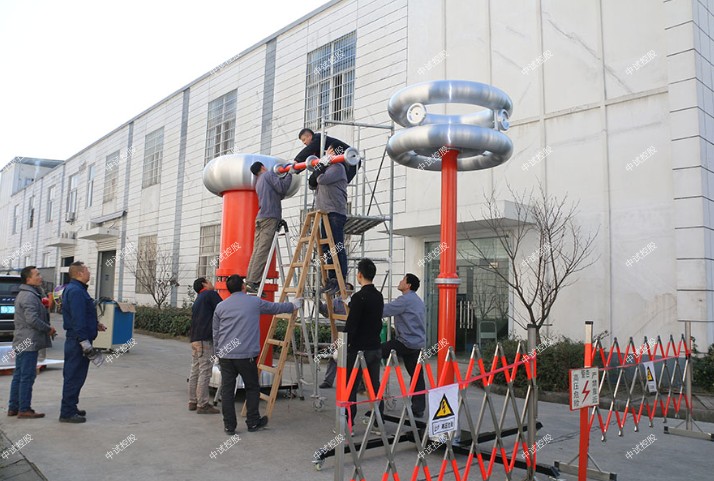

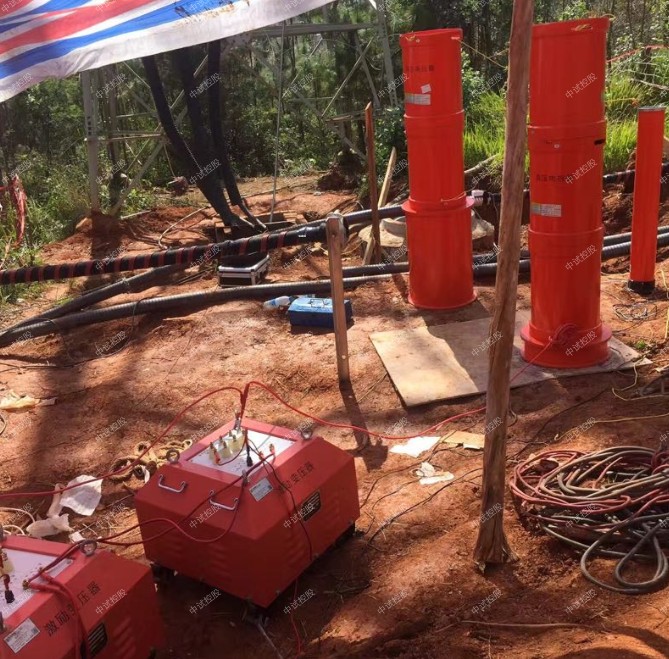

  運用于電纜試驗中 將串聯諧振裝置運用在電纜的試驗中，主要發現溫度對電阻率 的影響較為明顯。因此，在運用串聯諧振裝置進行電纜試驗時，一定 要合理控制溫度，進而避免降低試驗的有效性。此外，在電纜的內 部，直流電壓受多種因素的影響，出現自身易集起空間的電荷等情 況，進而就易導致電纜附件易出現絕緣閃路的情況，中試控股從而造成局部 的電壓增強，進而就導致絕緣體在試驗的過程中易被擊穿，從而也 就為試驗的安全帶來了一定的威脅。此外，由于在進行一定的直流 耐壓試驗時，易出現電纜被擊穿的情況，進而就會損壞正常運行的 電纜。而將串聯諧振裝置運用到電纜的試驗中，可有效的杜絕此類 狀況的發生。此外，由于串聯諧振裝置具有體積小、靈活性強等特 點，因此其在電纜的試驗中得到了較為廣泛的應用。

  運用于 GIS 裝備中 GIS 裝備即氣體絕緣開關設備，其主要是將試驗合格的產品運 輸至現場并進行一定的組裝。但是在運輸一定的元件或固件時，易 出現由于振動、撞擊而發生的松動或移位等現象，進而就在一定程 度上不僅降低了運輸效率，而且還帶來了一定的經濟損失。但是通 過將串聯諧振裝置運用在 GIS 裝備中，可將電場結構的異常有效的 檢測出來，進而有效的降低事故的發生概率。因此，我們應有效的將 串聯諧振裝置運用在 GIS 裝備中，進而不斷的對現場進行耐壓試 驗，以此來有效的避免安全事故的發生。

  運用于發電機交流耐壓試驗中 當進行一定的交流耐壓試驗時，由于發電機體積較大，且運用 常規的大容量的試驗設備時，一旦發電機定子繞組絕緣被擊穿時， 易出現較大的故障短路電流，進而就會造成鐵芯的損壞。中試控股而通過在 發電機的交流耐壓試驗中，運用一定的串聯諧振裝置，可有效的借 助鐵芯的氣隙來改變電感，進而達到工作的諧振，以此來有效的保 護發電機中的鐵芯不被損壞。

結論

  高壓試驗是檢驗電氣設備絕緣性能的重要手段，而將串聯諧振 裝置高效的運用到高壓試驗中，對于提高電網中各組成設備的安全 性能具有至關重要的作用。因此，我們中試控股應首先認識與了解串聯諧振 的相關概述，進而了解到串聯諧振運用到高壓試驗中的優點和原理 A，以此來有效的將串聯諧振裝置運用到電纜試驗中、GIS 裝備中以 及發電機交流耐壓試驗中，進而不斷地提高高壓試驗的有效性，以此來有效的檢測出電氣設備的絕緣性能。
