220kv變壓器耐壓試驗裝置

 串聯諧振耐壓試驗設備，是運用串聯諧振原理，中試控股利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。并且電力設備中現場交流的耐壓設備也越來越普及，但設備用久了難免出現一些問題，今天我們就去了解一下串聯諧振在試驗過程中容易出現的問題及解決中試控股方法。
串聯諧振

       一、電源容量
       在試驗過程中，所需試驗電壓為160kV，中試控股試驗頻率和電抗器電壓水平均滿足試驗要求。當電壓上升到150kV時，變頻操作箱的占空比達到85%，電源電壓低跳閘。由于其整套系統可以正常升壓，因此原因主要由于變頻操作箱或電源側問題。
       解決方法：
       可以更換電源，增加粗電力電纜，以降低線路電壓降。整個系統正常工作。儀器端的測量電壓為200 V，達到測試電壓時占空比為71%。
       二、接觸線路不良
       試驗線路的內部斷開也可能是勵磁變壓器和操作箱斷開造成的。它們之間的連接容易拉斷，表明勵磁變壓器沒有輸出電壓。檢查時，用萬用表檢查線路的截面，由于拆下不拉而碰到錫焊點，造成線路狀況良好的假象。
       解決辦法：
       在運行串聯諧振試驗設備的時候，一定要確保接線的準確以及儀表的接線準確。

       三、電抗器故障
       由于系統的振動頻率設置為30-300 Hz，中試控股系統的自諧振頻率為200 Hz，當與樣品連接時，諧振頻率會降低，但樣品的電容過大，諧振點不會在操作箱的調諧范圍內(小于30 Hz)。在10 kV電纜中尤為常見。
       解決辦法：
       此時，中試控股應預先計算被測產品的電容，中試控股并可利用電抗器的并聯補償來減少被測產品的電量，而不增加總電路電流。

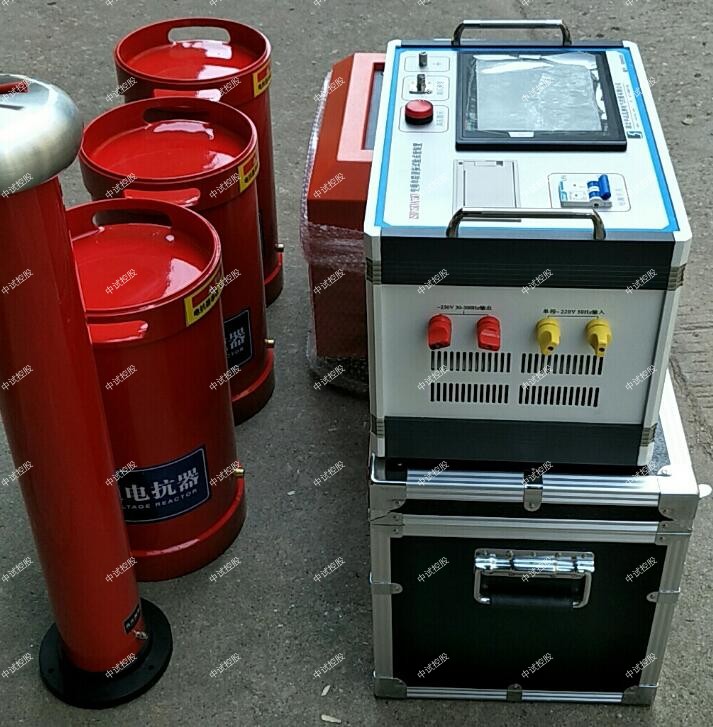

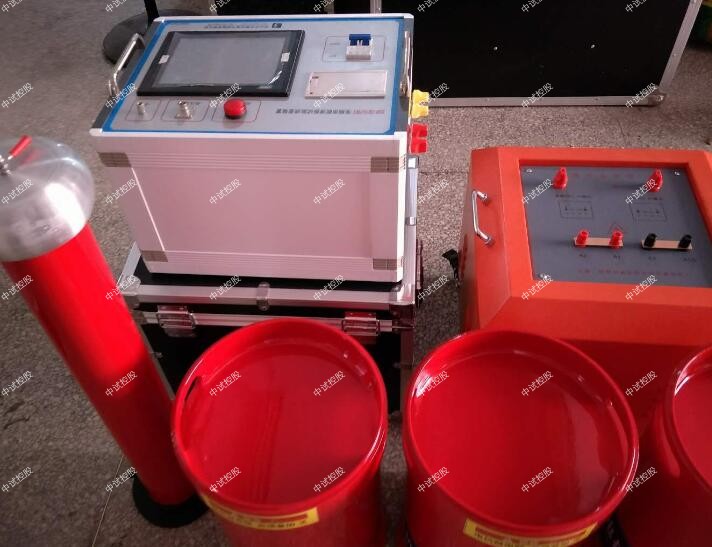

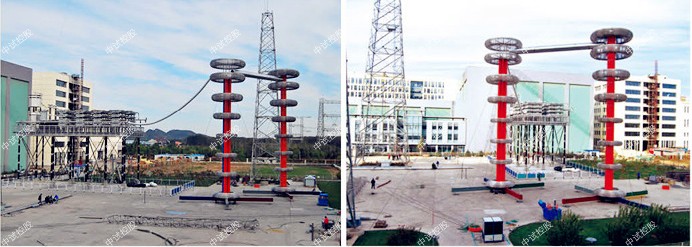

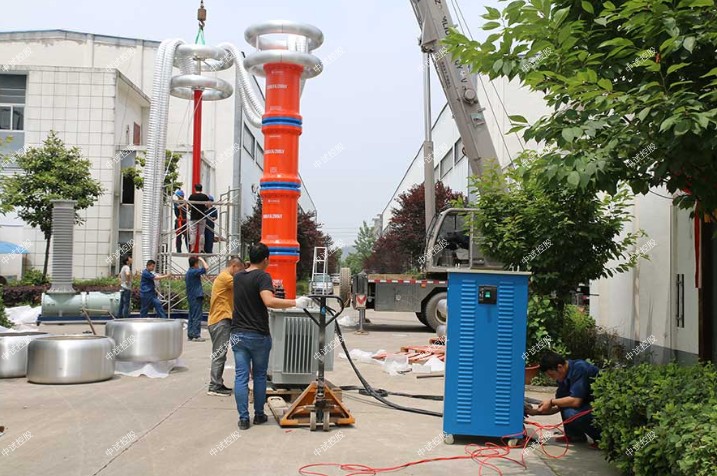

ZSBP-1000kVA/500kV變頻諧振試驗裝置技術指標

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：40kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～80A

重量：28kg

2.  高壓諧振電抗器（共10臺）：100KVA/50KV

額定工作電壓：50kV

額定工作電流：2A

額定電感量：95H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：65kg

3.  激勵變2臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：2/4/8/20Kv

重量：90kg

4.電容分壓器一臺： 500kV純電容式

   自身電容量：1000pF

   工作頻率：30～300Hz

分壓比：3000:1

   不確定度：1.5%±200V

   額定電壓:500kV

   重量：30kg

GIS 設備的現場交流耐壓試驗

隨著電力科學技術的發展 ,氣體絕緣金屬封閉開關設備(GIS)在電力系統中應用越來越廣泛 ,特別在 110 kV 至 500 kV 電壓等級的電網中 ,它所具有的結構緊湊、安裝方便、節約土地、防污防霧、檢修周期長等優點逐漸體現出來。

1 、交流耐壓試驗的必要性。

交流耐壓試驗是 GIS 現場交接試驗規程中規定的重要項目 ,中試控股主要是針對新安裝的設備 ,試驗能夠有效地發現 GIS 設備內部的絕緣污穢、安裝錯誤、幾何尺寸偏差 ,以及在包裝、運輸、安裝調試過程中損壞和遺留異物等缺陷 ,所以是一種嚴格、有效和直接的試驗方法 ,中試控股對于判斷設備能否投入系統運行具有絕對性的意義 ,中試控股是保證設備絕緣水平 ,避免發生絕緣事故的重要方法。事故統計表明 ,雖然不能經過耐壓的 GIS 不會在運行中發生絕緣事故 ,但是沒有進行現場耐壓試驗的 GIS 卻大都發生了事故 ,因此國內外近年來已取得了共識 ,GIS 必須進行現場耐壓試驗。

2 現場交流耐壓試驗的方法 GIS耐壓試驗一般采用三種試驗設備 ,即ZSYD系列工頻試驗變壓器、調感式串聯諧振耐壓試驗裝置,工頻試驗變壓器由于體積龐大笨重 ,運輸困難且試驗過程中如果發生閃絡 ,短路電流很可能對GIS 裝置造成 ,所以在現場很少使用 ,調感式試驗設備體積也比較龐大 ,結構復雜 ,一般也很少用 ,目前 ,使用比較多的是ZSBP型中試控股調頻式串聯諧振裝置 ,這種設備體積小 ,質量輕 ,使用方便 ,得到了廣大試驗技術人員的普遍認可。
