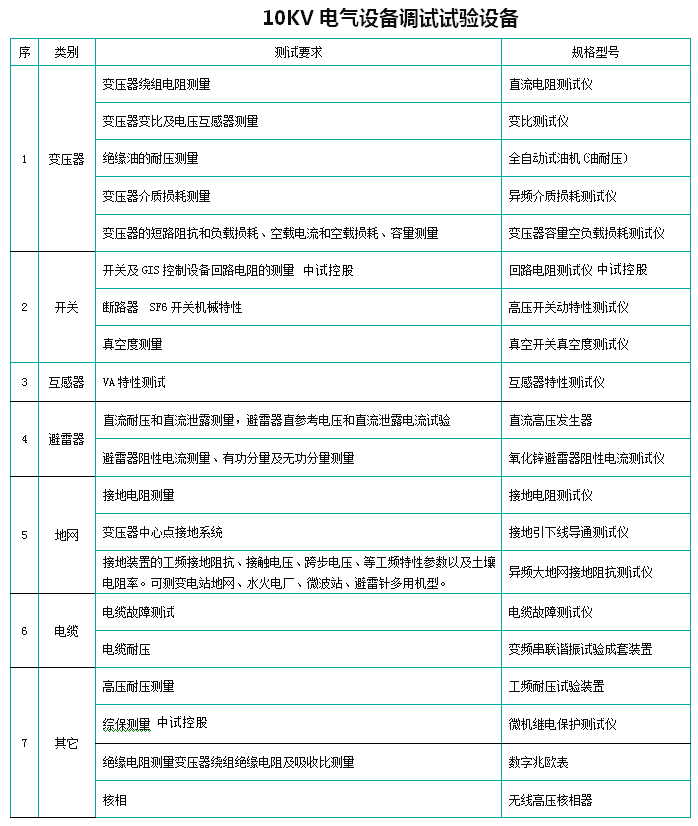

10KV電力試驗儀器

油式，干式和超輕型，根據連線方式可分為單節和串激式，操作臺/箱分為手動，電動，全自動，工控機，其中10kV以下為箱式，10kV及以上為臺式。中試控股試驗變壓器由升壓部分與控制部分組成。充氣式試驗變壓器分為。

ZSYDJ-油式工頻耐壓試驗裝置工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，中試控股對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值，繪制泄漏電流—電壓特性曲線。

上下電極，底座等組成。 鐵心為口字形結構，中試控股采用低損耗冷軋硅鋼片疊裝。10KV電力試驗儀器鐵心芯柱由內向外依次套裝平衡繞組， 低壓繞組，測量繞組和高壓繞組等，高壓繞組為分級絕緣的結構。絕緣油◆無局放工頻試驗變壓器有什么優點？無局放試驗變壓器由安裝在絕緣筒外殼內的器身運行時高壓繞組的末端接 地。

大型電力變壓器從工廠內例行試驗（以下簡稱出廠試驗）合格到投入電網運行，中試控股要經過一個復雜的運輸和安裝過程。經過這個過程之后的變壓器的質量狀況，與出廠試驗時相比較，會發生不同程度的變化，有時甚至可能發生破壞性的變化。為了驗證這種變化的程度是否在不影響變壓器安全運行的限度之內，所以國家標準規定要進行交接試驗。

一、絕緣油試驗

其他試驗尤其是高壓絕緣試驗應在絕緣油試驗合格的基礎上進行

二、繞組直流電阻

①10KV電力試驗儀器測量應在各分接頭的所有位置進行。

②1.6MVA以上變壓器：相間差值應小于三相平均值的2%，線間差值應小于三相平均值的1%；1.6MVA及以下變壓器：相間差值應小于三相平均值的4%，線間差值應小于三相平均值的2%。

③與同溫下出廠實測值比較，變化不應大于2%。

③變壓器的直流電阻，與同溫下產品出廠實測數值比較，中試控股相應變化不應大于2％；不同溫度下電阻值按照公式換算。R2=R1×（T+t2）/（T+t1） T=235（銅導線）或225（鋁導線）；

④由于變壓器結構等原因，差值超過②規定時，可只按③進行比較，但應說明原因。

三、檢查所有分接頭的變壓比

與銘牌數據比較無明顯差別，且應符合變壓比的規律。注：“無明顯差別”可按如下考慮：1.電壓等級在35kV以下，電壓比小于3的變壓器電壓比允許偏差為±1％；2.其他所有變壓器額定分接下電壓比允許偏差為±0.5％；其他分接的電壓比應在變壓器阻抗電壓值（％）的1/10以內，但不得超過±1％

四、檢查三相變壓器的接線組別

必須與設計要求及銘牌上的標記和外殼上的符號相符。

五、測量與鐵芯絕緣的各緊固件及鐵芯絕緣電阻

1. 進行器身檢修的變壓器，中試控股應測量可接觸到的穿芯螺栓，軛鐵夾件及綁扎鋼帶對鐵軛、鐵芯油箱及繞組。壓環的絕緣電阻。當軛鐵梁及穿芯螺栓一端與鐵芯連接時，應將連接片斷開后進行試驗；

2. 不進行器身檢查的變壓器或進行器身檢查的變壓器，所有安裝工作結束后應進行鐵芯及夾件（有外引接地線的）的絕緣電阻測量；

3. 鐵芯必須為一點接地；對變壓器上有的鐵芯接地線引線套管時，應在注油前測量其對外殼的絕緣電阻；

4. 10KV電力試驗儀器采用2500V兆歐表測量，持續時間為1min，應無閃絡及擊穿現象。

六、高、低壓繞組連同套管絕緣電阻

①絕緣電阻值不應低于出試驗值的70%。

②中試控股當測量溫度與出廠試驗時溫度不同時，換算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分別是溫度t1、t2時的絕緣電阻。

七、繞組連同套管交流耐壓試驗

容量為8000 kVA以下、繞組額定電壓自110 kV以下的變壓器，線端試驗應按照下表進行交流耐壓試驗：
