10KV變壓器容量實際試驗儀

時間：2021-03-05

10KV變壓器容量實際試驗儀

變壓器容量特性測試儀是完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

變壓器容量特性測試儀測量誤差的影響因素主要有聯接組別、環境溫度、阻抗電壓、分接開關、短路連接線，那么知道這些產生誤差的原因后，我們中試控股應該如何有效避免它呢？
1、聯接組別。不同的連接組別，對應著不同的負載損耗溫度校正公式。輸入不正確的連接組別，必然導致測量結果的錯誤。在變壓器不可信或者情況下，中試控股可通過接組別判定試驗，確定變壓器的連接組別。2、環境溫度。根據變壓器容量測試儀的原理可知，容量計算的一個重要參數就是短路阻抗值。國家標準要求變壓器的短路試驗應在環境溫度為75℃進行，而現場往往不具備這個溫度條件。這就需要將在自然溫度下所測結果校正到75℃，因此當前溫度通過影響校正短路阻抗值而影響到容量的判定。
雖然溫度上的小偏差，對測試結果影響不大。但在現場進行變壓器容量測試時，仍應利用紅外線溫度測試儀，準確測量變壓器的環境溫度，確保測量數據的準確可靠。

3、阻抗電壓。工作中我們接觸比較多的是JB64、SJ73、S7、S9S11、S13等標準變壓器，其阻抗電壓比較常見，一般為4、4.5％，在容量測試的參數輸入步驟中，可只輸入變壓器類型而越過阻抗電壓一項，變壓器容量測試儀可為其自動指定一阻抗電壓值。
而對于電爐變和整流變等非標準變壓器，阻抗電壓值不在上述范圍，在參數設定時除對“變壓器類型”一項選擇“非標準變壓器”外，還必須輸入變壓器的阻抗電壓值才能測出變壓器的實際容量，而變壓器的阻抗電壓值需要依靠變壓器的型號進行查找。

4、分接開關。變壓器處于不同的分接位置，對應著不同的直流電阻值和阻抗電壓值。雖然變壓器容量測試儀不要求變壓器分接開關在額定位置的條件下進行測量，但在輸入參數時應保證輸入值與實際檔位一致。

5、短路連接線。10KV變壓器容量實際試驗儀是在短路條件下進行的試驗，當低壓側額定電流較大時，短路連連線實際上是低壓繞組的延伸，連接線截面過小，短路連接線中的損耗就會很大。短路連連線截面的大小和連接的牢靠程度，直接影響測量結果。
在變壓器容量t特性測試試驗中，短路連連線要有足夠大的截面，并且連接可靠。

ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－10℃~ +40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg

結構外觀

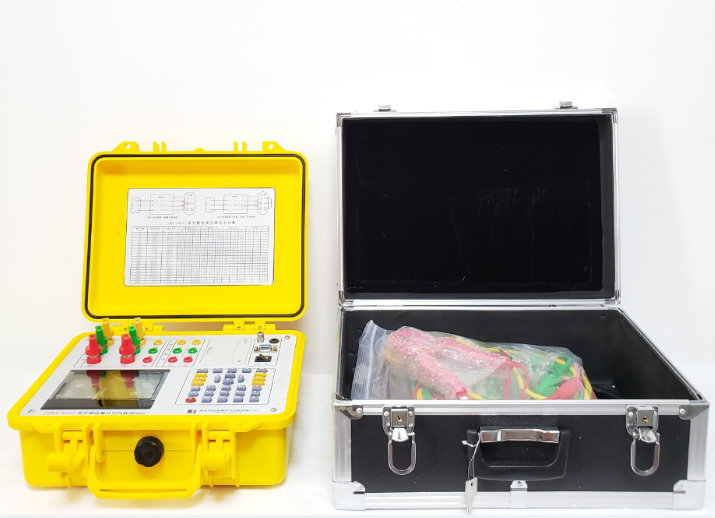

10KV變壓器容量實際試驗儀由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

　　10KV變壓器容量實際試驗儀是專門用于在低電壓、小電流情況下測試標準配電電力變壓器容量的儀器。在沒有外部交流電源的條件下儀器可輸出低壓三相正弦波逆變電源，進行變壓器容量的測試；儀器自身可為測試部分提供工作電源，無需外部供電,使變壓器容量測試試驗更為方便快捷。本儀器具有電池剩余電量監測功能，以防止電池過放電，延長電池的使用。產品質量非常過關，而且其還具有體積小、重量輕、測量的準確度高、操作簡單當優點，其可以取代以往利用多表法進行變壓器容量測量，達到更好的測量效果。

　　變壓器容量負載測試儀可測量各種配電變壓器的容量，無源測量，同時可測量各種類型的變壓器空載電流，空載損耗，短路電壓，短路損耗，零序阻抗。變壓器容量負載測試儀也可自動進行波形畸變校正，溫度校正，電壓校正(非額定電壓下的空載試驗)，電流校正(非額定電流條件下的短路試驗)，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，允許外接電壓，電流互感器擴展量程測量可測量任意參數的被試品。
