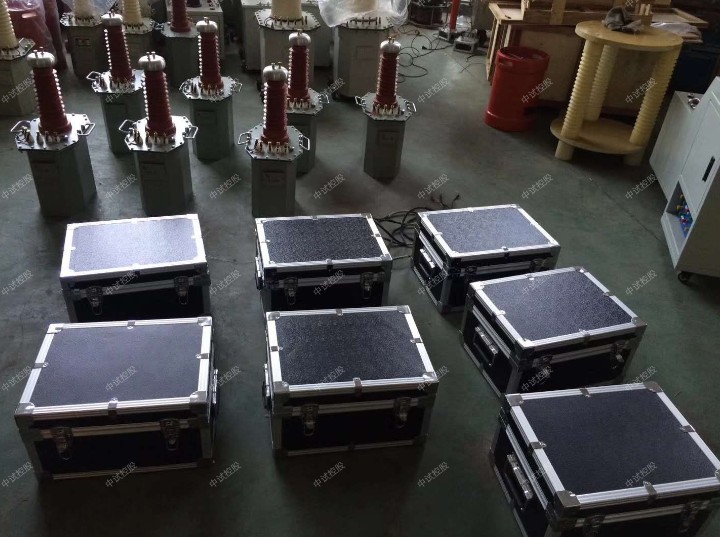

YD（JZ）30kVA/100kV油浸式試驗變壓器

試驗變壓器交流試驗接線及使用方法

1. 將控制箱的輸入端接上電源220V,輸出端接入變壓器的輸入端,中試控股控制箱的接地端和變壓器的高壓尾端及接地端共同接地.

2. 變壓器的高壓端接上被試品,高壓連線應懸空,被試品為一端應接地.

3. 接通電源前控制箱調壓器須先調到零位,(如果調壓器不在零位不能啟動)電源接通后,綠色指示燈亮,接下啟動按鈕,經色指示燈亮,表示變壓器已通電等待升壓.

4. 順時針勻速旋轉調壓器手柄升壓,并密切注意儀表及被試品情況.

5. 試驗完畢后,應在5秒鐘內勻速將高壓降壓20KV以下,然后,按下斷開按鈕,并切斷電源的,除非試驗允許,決不允許全電突然斷電.

6. 試驗中如果試品短路升故障擊穿,控制箱的電流繼電器的工作,斷電后應立即將調壓器回到零位.

YD（JZ）30kVA/100kV油浸式試驗變壓器技術參數：
高壓試驗變壓器參數：
容量：25KVA
輸入電壓：AC400V  50Hz
輸入電流：62.5A
輸出電壓：AC150KV
輸出電流：AC166.6mA
控制臺主要參數：
容量:25KVA
輸入電壓:AC380V 50Hz
輸入電流:65.7A
輸出電壓:0～430V
輸出電流:0～62.5A

YD（JZ）30kVA/100kV油浸式試驗變壓器日常的保養方法有：
   ①、變壓器的接地
   ②、變壓器的外殼應可靠接地，工作零線與中性點接地線應分別敷設，工作零線不能埋入地下。
   ③、中試控股高壓試驗變壓器的中性點接地回路，在靠近變壓器處，應做成可拆卸的連接螺栓。母線加工機
   ④、裝有閥式避雷器的變壓器其接地應滿足三位一體的要求;即變壓器中性點、變壓器外殼、避雷器接地應連接在一處共同接地。
   ⑤、接地電阻應≤4歐姆。
