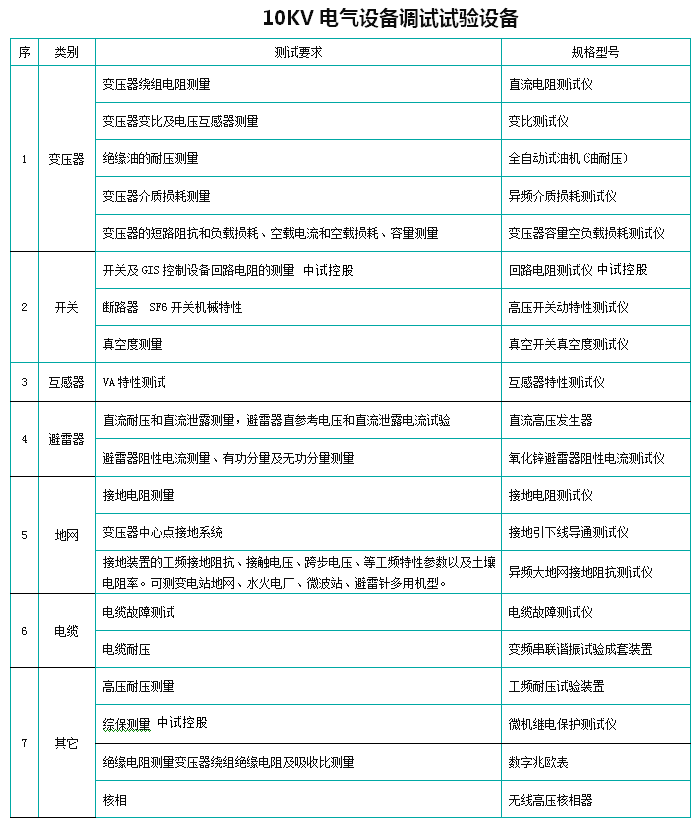

變電所電力工程調試儀器

電纜故障測試儀的原理是什么？：

電纜故障測試儀的主要設備是測量電纜的故障性質、電纜故障點的長度以及從測試端到電纜故障點的位置。電纜故障位置是根據電纜故障測試儀主機確定電纜故障點的位置，對于具有未知走向的埋入電纜，應使用路徑表確定電纜的地下方向，電力電纜故障測試儀的基本方法是在故障電纜上施加高壓脈沖，在電纜故障點處產生擊穿，當電纜的擊穿點放電時，會同時產生電磁波和聲音。

應用于電纜故障測試儀位置的電弧反射法（二次脈沖法）的工作原理：首先，采用一定的電壓等級，對電纜的測試端施加一定能量的高壓脈沖，給出故障電纜，使電纜的高阻故障點擊穿并點燃電弧。同時在測試端加入測量用低壓脈沖。當測量脈沖到達電纜的高阻故障點時，會與電弧相遇并反射到電弧表面。由于高電阻故障在電弧點火過程中成為瞬時短路故障，低電壓測量脈沖在阻抗特性上有明顯的變化，使閃絡測量波形成為低壓脈沖短路波形，使波形識別變得非常簡單和清晰。這就是我們所說的“第二脈沖法”。

所接收的低壓脈沖反射波形等效于對地的線芯完整短路波形。當高壓脈沖被釋放而低壓脈沖波形未被釋放時，兩個波形將有一個發散點，即故障點的反射波形點。變電所電力工程調試儀器該方法將低壓脈沖法與高壓閃絡技術相結合，使測試人員更容易確定故障點的位置，與傳統測試方法相比，二次脈沖法的優點是將沖擊高壓閃絡法的復雜波形簡化低壓脈沖短路故障波形，因此非常簡單，故障距離可以準確標定。

接地電阻測試儀進行回路阻抗測試：

必須對每個電路進行測試，以確保實際環路阻抗不超過有關保護設備的規定阻抗。由于接觸電氣故障的嚴重性，對電氣設備和電源點進行接地故障環路阻抗測試至關重要。您的系統很有價值，并且需要維護電路以確保業務的持久性和功能性。在大多數家庭中，基本的防震措施是通過在室內布線電路中安排一個帶有自動開關的接地電路來完成的。這樣會在發生故障并且觸電壓超過可接受的極限時迅速切斷對接地電路的供電。

根據當前的國家安全標準，要求您在場所進行環路阻抗測試，以確保所有客人和員工的安全。必須對所有電氣裝置和電源點的接地進行測試，以發現電路內的任何故障。具有功能正常的接地回路將允許檢測電路故障并促進MCB（小型斷路器）的反應。技術人員用接地電阻測量儀檢測接地回路中的電阻水平，并在電阻水平錯誤時通知您該電阻必須足夠低以使斷路器正常工作。將檢查和測試您的電線，并要求我們進行測試，以保護您的員工和您的責任。

所需的阻抗和時間值將根據安裝類型（TN / TT等）和保護類型而變化，例如，它是微型斷路器（MCB），插裝式保險絲還是可重新連接的保險絲，故障電流可以在中性線或地線電路中，因此需要確認每個回路的環路阻抗。

通常認為，在測得的電路接地故障回路阻抗不大于規定的相關限值的80％的情況下，可以預期該電阻在接地故障條件下足夠低，以達到規定的相關限值。并符合的規定，并且保護裝置在指定的時間內自動斷開連接。

當TT接線系統符合以下要求時，可以提供適當的保護，以防觸電危險：

Ra x Ia ＜50

其中“ Ra”是接地棒和保護導體的電阻之和，“ Ia”是保護系統的zui大電流。Ra乘以Ia的值不應大于50 V，即在發生接地故障時，人可以觸摸的最大電壓將不超過50V。

在導體和大地之間進行了故障回路阻抗測試。為了測試環路阻抗，我們的技術人員將使用接地電阻測試儀，該測試儀插入電源插座（GPO）中以進行讀數。

接地電阻測試儀如何進行接地故障回路阻抗測試：

斷路器的不同打開和閉合操作的定時測試是一種測試斷路器的有效方法，斷路器特性測試儀(也叫斷路器測試儀)不僅分析跳閘時間，而且分析不同操作中各極的基本同步性，它定義了如何通過不同的操作模擬來測試斷路器，該模擬可以直接從斷路器分析儀發出命令，也可以通過外部信號啟動，檢查單個或組合操作中每個極的斷開或閉合時間，并檢查極點之間可能存在的差異或不匹配時間，這可能會導致嚴重缺乏同步性。

如何使用斷路器特性測試儀測試斷路器，還取決于要確認的可能問題的類型。這會導致檢查其他功能。例如可能的跳動，插入前電阻的正確性能，線圈狀況以及使用合適的傳感器通過接觸行程速度和加速度數據進行機械分析。
