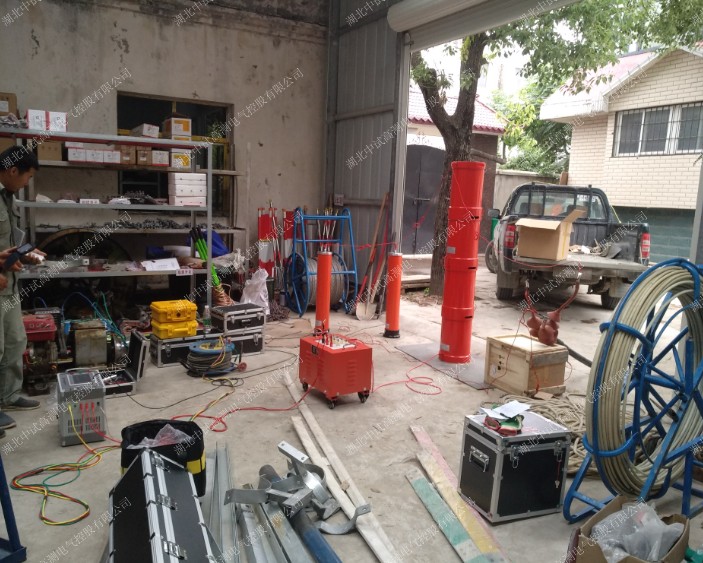

110KV變頻串聯諧振裝置

適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
      1、在做試驗前，中試控股應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
      2、試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。
      3、試驗時，對試驗現場要劃安全區域，并置專人看守，杜絕閑雜人等靠近。
      4、中試控股不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
      5、主機發生故障后，不要自行拆開機箱維修，否則后果自負。
      6、不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用儀器。
      7、維護和保養請使用濕布和中性的清潔劑清潔儀器外殼，不要使用研磨劑和溶劑。

  首先，需要中試控股介紹一下串聯諧振的作用。電力系統采用串聯諧振法對高壓大容量電氣設備進行絕緣測試。110KV變頻串聯諧振裝置在實際應用中需要與電容、電感匹配。只有匹配良好，才能產生諧振電壓。那么串聯諧振失諧怎么辦？

        相信會有少部分客戶遇到這樣的問題，明明剛才做得好好的，現在就做不了，要理解串聯諧振失諧我們先要了解一下串聯諧振試驗裝置的組成結構，在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。

ZSBP-675KVA/270KV交流耐壓諧振試驗裝置、110KV變頻串聯諧振裝置

1、串并聯諧振基本原理：
1．1諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。

2、特點：
1具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4具有操作極具簡單，并具有手動和自動兩檔。
5采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7試驗所需電源容量小，中試控股僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

3、設備適用范圍
滿足400mm2/110KV電纜，長度0.5公里的交流耐壓試驗。
滿足500mm2/35KV電纜，長度1.5公里的交流耐壓試驗。
ZSBP-675KVA/270KV交流耐壓諧振試驗裝置滿足500mm2/10KV電纜，長度3公里的交流耐壓試驗。

5、使用環境條件
1 周圍空氣溫度：
        最高溫度：+45℃       最低溫度：-10℃；
        最大日溫差：35k       日照強度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相對濕度：≤90 %
4 安裝放置地點平坦，電抗器安裝傾斜度不小于50 ；
5 周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。

6、設備具體配置
試驗要求：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。
500mm2/35KV電纜，長度1.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓52kv，試驗頻率30～300Hz。最大等效電容量為0.348uF。
500mm2/10KV電纜，長度3公里的交流耐壓試驗，試驗時間5min，最高試驗電壓22kv，試驗頻率30～300Hz。最大等效電容量為1.314uF。

電抗器的設計：
400mm2/110KV電纜，中試控股長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。當頻率為35Hz時。

勵磁變壓器的配置
做400mm2/110KV電纜的交流耐壓試驗電壓128kV。因品質因數Q值在額定負載下不小于30，所以，勵磁變壓器容量15kVA。
配置的勵磁變壓器規格為15kVA、10kV。

調頻電源的配置：
調頻電源的容量等于或大于勵磁變壓器的容量取15kVA。
配置的調頻電源的規格為15kVA。

電容分壓器的配置
因400mm2/110KV電纜的交流耐壓試驗電壓128kV，所以，電容分壓器電壓為130kV、電容量為1000PF。
配置1臺的電容分壓器規格為130kv/0.001uF。

系統主要性能及參數
1、電源電壓：   380V±10%、50Hz；
  2、額定容量：  675KVA；
  3、輸出電壓：    270KV，
  4、輸出電流：  2.5A.
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、ZSBP-675KVA/270KV交流耐壓諧振試驗裝置具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

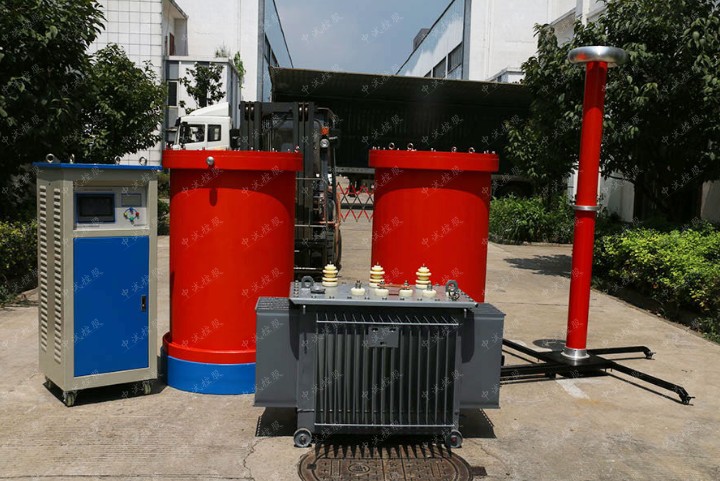

  四、系統配置及具體參數
1、變頻控制電源50KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源:      交流380V、50Hz 。
d) 輸出電壓:      0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  100A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗。
具備大屏幕顯示,可指示:中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 26Kg

2、 勵磁變壓器50KVA            1臺
a) 額定容量:    50KVA
b) 輸入電壓:    500V
c) 輸出電壓： 2KV；4KV，10KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 110KV變頻串聯諧振裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：  250Kg ;
3、高壓電抗器 ZSDK-67.5/27        10臺
a) 額定容量：  67.5KVA
b) 額定電壓：  27KV
c) 額定電流：  2.5A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量： 75Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   TRF-270/0.001                1臺
a) 額定電壓：   270KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    2000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
