10KV變電站二次設備的調試和檢修儀器

時間：2021-03-17

10KV變電站二次設備的調試和檢修儀器

注意事項和結果分析

1.直流法確定jixing時，試驗過程應反復操作數次，以免發生因表針擺動快而作出錯誤的結論。

2.在測量組別時，對于變壓比大的電力變壓器應選較高的電壓和小量程的直流毫伏表，微安表或萬用表；對變壓比小的選用較低的電壓和較大量程的毫伏表，微安表或萬用表。

3.電力變壓器的變壓比應該在每一個分接下進行測量，當不只一個線圈帶有分接時，可以輪流在各個線圈所有分接位置下測定，而其相對的帶分接線圈則應接在額定分接上。

4.帶有載調壓裝置的，必須采用電動操動裝置變換分接。

5.整個測量過程要特別注意電力變壓器A和a不能對調，否則高壓將會進入橋體。

6.當逐漸增加試驗電壓時，電壓表迅速上升至滿度時應關掉電源進行檢查。

7.對所測得的結果，各相應分接的電壓比順序應與銘牌相同；額定分接電壓比允許偏差為，其他分接的偏差應在電力變壓器阻抗值的以內，但不能超過。

ZS系列10KV變電站二次設備的調試和檢修儀器

一、ZS高壓發生設備
1、直流高壓發生器
2、工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
二、ZS電氣測量儀器
1、回路電阻測試儀
2、三相繼電保護測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、變壓器直流電阻測試儀
6、變壓器變比測試儀
7、斷路器動特性測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

1.直流法確定電力變壓器的jixing

測量電力變壓器繞組jixing的方法有直流法和交流法。

直流法：用一節干電池接在電力變壓器的高壓端子上，在電力變壓器的二次側接上一毫安表或微安表，實驗時觀察當電池開關合上時表針的擺動方向，即可確定極性。

2.直流法確定電力變壓器的組別；

3.用全自動變比組別測試儀測量變壓比。

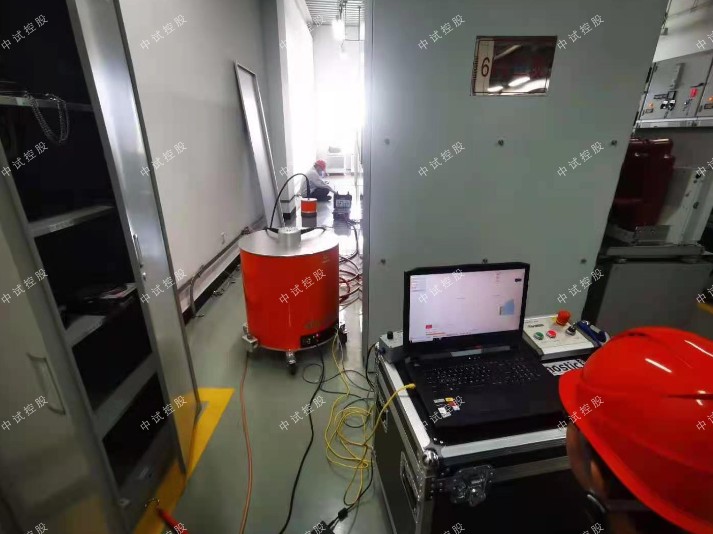

變頻串聯諧振試驗方法的分析

10KV變電站二次設備的調試和檢修儀器變頻諧振耐壓試驗應是交流耐壓試驗，于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大，且大電流的工作電源在現場不易取得。采用串、并聯諧振交流耐壓試驗設備，其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。電容電流測試儀直接從PT的二次側測量配電網的電容電流，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。

串聯諧振耐壓試驗室用電抗器的電感與被試品電容實現串聯諧振，這已經成為高電壓試驗的新的方向，在國內外得到了廣泛的應用。

串聯諧振有調感式和調頻式兩種：調感式采用可調節電抗器，通過調節電感量，使回路處于工頻諧振狀態，其缺點是噪音大，機械結構復雜，設備笨重，搬運困難。

調頻式采用固定電感電抗器，通過調節勵磁電源的頻率使其與試驗回路的固有頻率相同，串、并聯回路達到諧振狀態，從而在試品上產生高電壓或相對的大電流，達到試驗對試品耐壓試驗的目的，其特點是試驗設備體積小，重量輕，品質因素高，使用方便。我們已經完成的串聯諧振試驗中，變頻串聯諧振設備顯示出了抗干擾能力，中試控股徹底消除了由工頻感應、零序電流和雜散信號的干擾給測量帶來的誤差。
