220kV變電站建成之后調試試驗儀器

絕緣子的絕緣耐壓試驗方法

支柱絕緣子和懸式絕緣子的預防性試驗項目主要包括：零值絕緣子檢測、絕緣電阻測量、交流耐壓試驗、絕緣子表面污穢物的等值鹽密測定等。
1.絕緣電阻的測試
清潔干燥的良好絕緣子，其絕緣電阻是很高的。電瓷有裂紋時，絕緣電阻一般也沒有明顯的降低。當電瓷裂處有濕氣及灰塵、臟污入侵后，絕緣電阻將顯著下降，僅為數百甚至數十兆歐，用兆歐表可以明顯地檢出。測量多元件支柱絕緣子每一元件的絕緣電阻時，應在分層膠合處繞銅線，然后接到兆歐表上，以免在不同位置測得的絕緣電阻數值相差太大，造成誤判斷?！兑幊獭芬幎?，用2500V兆歐表測量絕緣電阻時，多元件支柱絕緣子和每片懸式絕緣子的絕緣電阻不應低于300MΩ。500kV懸式絕緣子的絕緣電阻不低于500MΩ。

2.交流耐壓試驗
對于單元件的支柱絕緣子，交流耐壓目前是zui有效、zui簡易的試驗方法。預防性試驗時，可用交流耐壓試驗代替測量電壓分布和絕緣電阻，或用它來zui后判斷用上述方法檢出的絕緣子。
對于絕緣子的交流耐壓試驗，各級電壓的支柱絕緣子和懸式絕緣子的交流耐壓試驗電壓標準見表1-1和表1-2。按試驗電壓標準耐壓1min，在升壓和耐壓過程中不發生跳弧為hege。

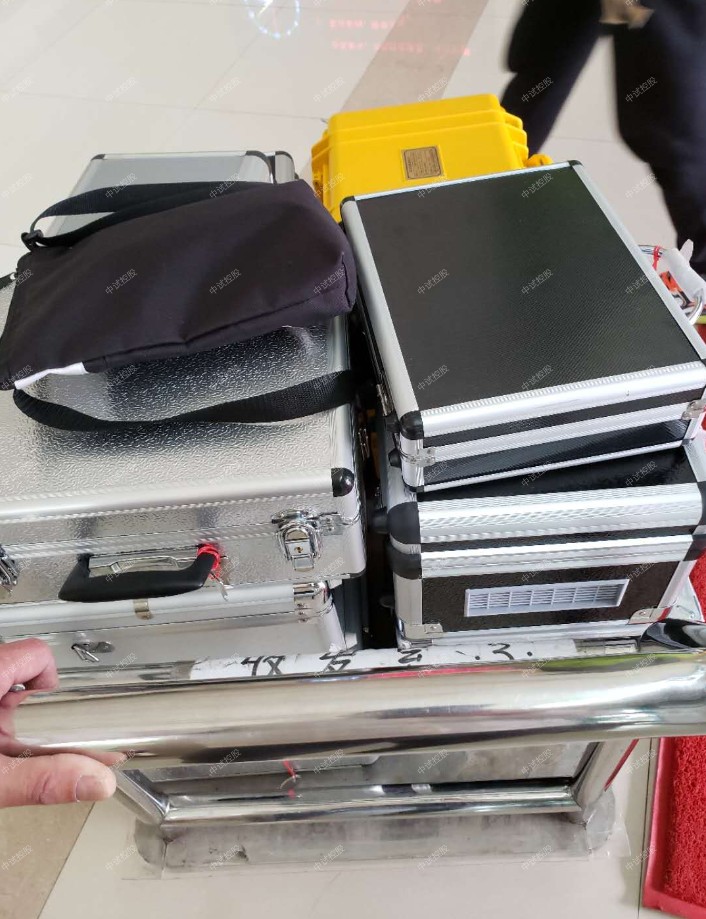

220kV變電站建成之后調試試驗儀器

一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

斷路器導電回路電阻的測量有許多種方法。日本學者提出用量子器件測量接觸電阻，英國學者提出利用電解槽法測量接觸電阻，波蘭學者提出用三次諧波法測量接觸電阻，這些方法一般是在實驗室條件下進行電接觸研究所采用的方法。工程中，通常采用四端子法來測量實際觸點的接觸電阻。
