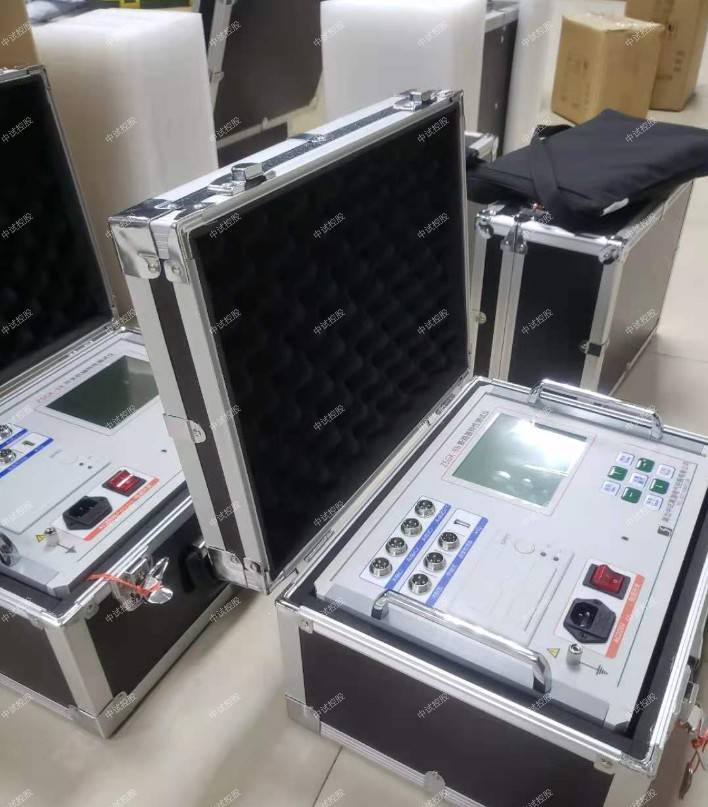

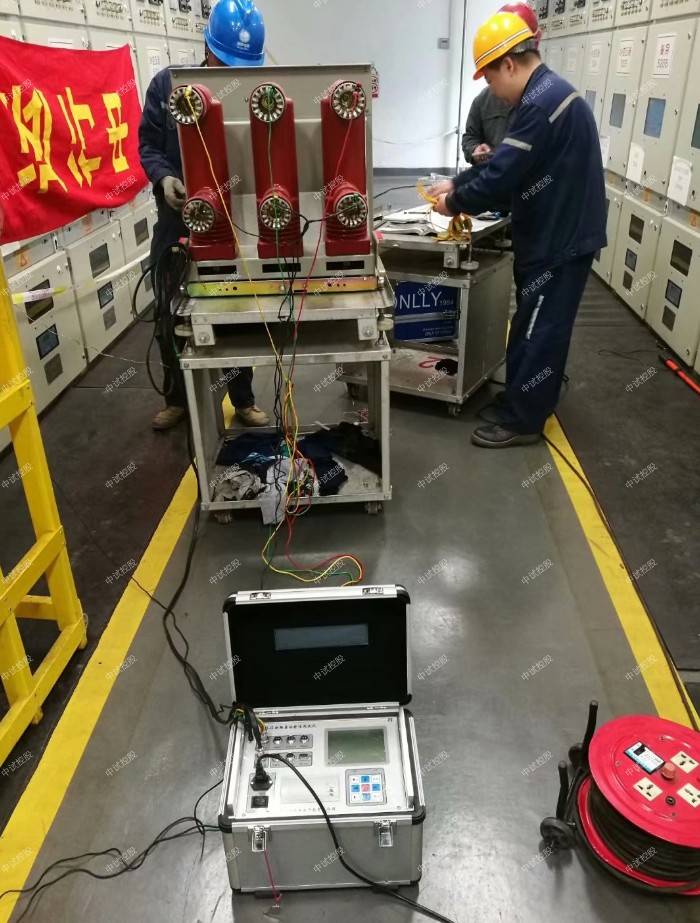

柱上開關動作測試裝置

柱上開關動作測試裝置

柱上開關動作測試裝置的高壓開關動特性測試儀是適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關、所有型號及電壓等級的SF6開關、中試控股GIS組合電器、真空開關、油開關的機械特性試驗，開關動特性測試儀滿足在500KV變電站旁路母線帶電的試驗條件下，精確測量時間、速度、低電壓等功能參數測量。

一、高壓開關動特性測試儀操作方法

打開電源，按＋、－鍵，電子調節液晶對比度，直到顯示效果最佳。按確定鍵，儀器進入菜單操作界面。屏幕上方為儀器操作主菜單，從左到右依次為“查看”、“測試”、“設置”、“文件”、“幫助”五個主菜單。

1、主菜單設置

測試前，儀器的各種操作狀態的設置。

1）測試設置

①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。

②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

③測試時長：指內部電源輸出操作電壓的時間長度。

250ms:一般開關的單分、單合試驗，選250ms時長;

500ms:一般開關“合－分”或“分－合”操作時，選500ms時長;

1000ms:老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;

2000ms:開關做“分－合－分”操作時，選2000ms時長;

4000ms:

a.開關做“合－分－合－分”操作時，選4000ms時長;

b.進行儀器內部操作電壓校驗時，選4000ms時長。

④觸發方式：

內觸發：用中試控股儀器內部直流電源進行分、合閘操作;

外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。

⑤傳感器：旋轉和直線傳感器二個選項，根據所用的傳感器進行相應設定即可。

⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。

⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用旋轉傳感器測速時，將此項關閉。

⑧開關行程：用旋轉傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。

⑨測試電壓：根據現場需要設定開關的操作電壓。

提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置。

內部電源電壓校驗：用萬用表量“控制電源輸出”的合閘端或分閘端，將測試時長設定在2000ms或4000ms，做單合或單分操作，即可量到輸出電源的電壓值。

注意：柱上開關動作測試裝置儀器內部操作電源不可用作現場儲能電機的電源!校驗完畢后務必將測試時長調回到250ms！否則長時間直流輸出會燒毀開關合分閘線圈。

2）日期時間

出廠已調好，不用再調整。

3）選項

液晶顯示項目的選項，根據需要設定，出廠已設定好。

4）刪除定義

刪除用戶自己定義的速度定義。

5）狀態檢測

檢測旋轉傳感器工作是否正常，安裝是否合理。

注意：所有設置完成后，儀器即自動保存設置項，下次試驗如不更改，則儀器仍按照此設置進行試驗。

2、主菜單測試

儀器完成設置后，進行試驗。

1）合閘測試、分閘測試

開關的單合、單分試驗。

2）合－分

開關的“合－分”試驗，整定“合－t1－分”控制時間間隔后試驗，直接得到開關的一合時間、一分時間、金短時間值。

3）分－合

開關的“分－合”試驗，整定“分－t2－合”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、無電流時間值。

4）分－合－分

開關的“分－合－分”試驗，整定“分－t2－合-t1－分”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、二分時間、金短時間、無電流時間值。

注意：控制時間間隔t1是指從給合閘線圈上電起到給分閘線圈上電的這段時長，控制時間間隔t2是指從給分閘線圈上電到給合閘線圈上電的這段時長。對于“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制時間間隔t1設置為合閘固有時間，與開關合閘時間相當，控制時間間隔t2設置為分閘固有時間，與開關分閘時間相當。

5）合閘低跳、分閘低跳

合閘、分閘的自動低電壓動作試驗，進入界面后，根據儀器的屏幕操作提示進行操作即可。

6）手動分合

在某個設定電壓下，對開關反復進行多次分合試驗。如：

①在30%的額定電壓下，對開關連續操作三次，開關應可靠不動作，即用此功能完成。

②開關廠做開關試驗前在額定電壓下，對開關需進行多次分合后，再進行試驗，也用此功能。

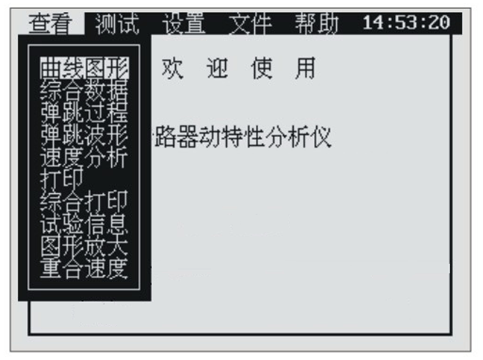

3、主菜單查看

儀器完成試驗后，查看、分析、打印試驗結果。

1）曲線圖形

測試結果的綜合曲線圖譜，包括各斷口的時間波形、彈跳波形、時間－行程曲線、線圈電流波形等，這些波形都是以時間為橫坐標在一個坐標圖上顯示的綜合圖譜。

2）綜合數據

以表格的形式顯示所測的結果值，包括各斷口的固有分合時間值、同相同期、相間同期、剛分剛合速度、最大速度、線圈電流、開關總行程、超行程或反彈幅值等。

3）彈跳過程

顯示各斷口的彈跳時間、彈跳次數。如果想看到每斷口更詳細的彈跳過程，在“詳細”光標下，按確定鍵，可看到相應斷口的第一合時刻、第一分時刻、第二合時刻、第二分時刻……的更詳細的彈跳過程。如要打印彈跳結果，“詳細”光標下，按左或右鍵消除“詳細”，然后再調出【查看】菜單，選擇【打印】打印即可。

4）彈跳波形

將斷口時間波形的彈跳處橫向放大10倍,以便從圖上更清晰地看到斷口的彈跳過程。

5）速度分析

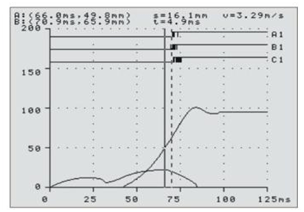

對所測得的“時間－行程”曲線進行分析可以得到相關的數據，當然最主要的是得到剛分剛合速度數據。如下圖

注意： 中試控股上鍵或下鍵進入“速度分析”界面，在“時間－行程”曲線上有實線、虛線兩根坐標豎線，虛線在A通道的剛分剛合點上，實線為剛分剛合速度的定義點，屏幕左上角為兩根坐標線與行程曲線上相交的坐標值。橫坐標為時間，縱坐標為開關動觸頭在此刻下的行程位置點，實線可左右移動，移動時坐標點會實時變化，虛線不能移動。按上或下鍵可以將實線和虛線進行切換。

“S＝XX.Xmm”為行程曲線上兩個坐標點的縱坐標之差。

“t＝XX.Xms”為行程曲線上兩個坐標點的橫坐標之差。

“V＝XX.XXm/s”為此兩點縱坐標差與橫坐標差之比值，即動觸頭在此兩點之間的平均速度。如果我們按開關廠家的剛分剛合速度定義設定此兩點。那么V即為所測的剛分剛合速度。

當然，左右移動兩根坐標線到相應位置，查看兩坐標點的縱坐標之差，可以看到開距、超行程、過沖過程、反彈幅值等數據。在曲線上還可以看到動觸頭的起始運動時刻點等一系列“綜合數據表格”中沒有顯示的數據，供分析用。

6）中試控股打印

打印屏幕當前顯示的內容。

7）綜合打印

打印試驗日期、試驗內容、試驗所得曲線圖譜、綜合數據。

8）圖形放大

將顯示的波形圖譜橫向放大一倍。

9）圖形重合

重合閘時，用直線或旋轉傳感器測速，可以得到一分速度、一合速度、二分速度等。

4、主菜單文件

儀器完成試驗后，保存試驗結果。

1）打開數據

調出儀器中已經保存的試驗結果。

2）保存數據

將所測結果保存到儀器存儲器中，以日期作為文件夾，同一天試驗的結果保存在同一個文件夾內。所存結果只要不進行刷新，可永久保存。

注意：每兩個條目為一組數據單元，在一個單元內將結果存在第一個條目，第二個條目內的已有數據自動清零;將結果存第二個條目，第一個條目內的數據保持不變。

3）連接PC

連接儀器到PC機的進入操作。

二、傳感器的安裝

柱上開關動作測試裝置高壓開關動特性測試儀配備二種測速傳感器，分別在不同情況下使用。二種傳感器通過一根傳感器信號線，連接到儀器的"速度傳感器"插座上。

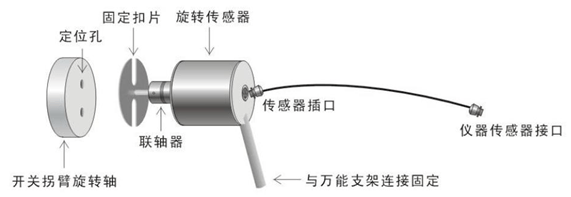

1、旋轉傳感器

有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。開關廠家出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。

2、直線傳感器

如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。

直線傳感器有三種規格，分別是50mm、200mm和300mm。

50mm直線傳感器用于真空開關行程速度的測量;

200mm、300mm用于SF6開關行程，速度的測量，此兩種傳感器為非標準配置。

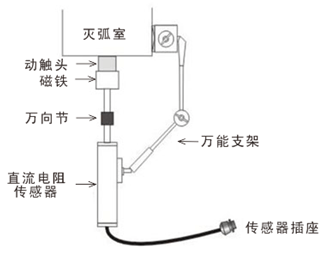

以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于SF6開關、油開關，方法類似。

ZSGK-9D 開關(斷路器)機械特性綜合測試儀(石墨觸頭)中試控股

簡介

ZSGK-9D斷路器動特性分析儀(石墨觸頭)是我公司為適應各種特殊高壓開關動作特性測試的需要，開發研制的專用儀器。它以高端工控機為核心，內置800MHZ高速處理器，開機僅需10秒。高壓開關動特性測試儀主要特點是，除了滿足市場上一般的高壓開關的動特性測試外，還滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。本高壓開關動特性測試儀最大的不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上，而且配合要好。這樣，針對不同的開關就需要制作很多不同的安裝支架，現場安裝和拆卸都很困難。我公司經過多年的研究，將加速度技術運用于開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、易于操作。

特征

1、機內主機為工控機。

2、滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。

3、時間：12個斷口的固有分、合閘時間，同相、相間同期。

4、彈跳：彈跳時間，彈跳次數，彈跳過程，彈跳波形。

5、速度：剛分、剛合速度，最大速度，速度波形。

6、行程：超行程，過沖行程。

7、電流：分、合閘線圈的分、合閘電流值、波形圖。

8、重合閘：任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間。

9、動作電壓：機內提供DC20～250V、10A(額定工作)數字可調斷路器動作電源，任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

10、萬能通用式測速傳感器 安裝極為方便，簡捷。

11、本高壓開關動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

12、開關動作一次，得到所有數據及圖譜。

13、主機可存儲一萬組以上現試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

14、配備U盤接口，可直接把數據保存到U盤。

15、主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

16、中文菜單操作，使用方便。

17、全中文內置打印機打印所有數據及圖譜。

18、剛分、剛合速度相應地編制了分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

輸入電源 220V±10% 50Hz±10%

大氣氣壓 86～106kP

溫度 -10～40℃

濕度 ≤80%RH

時間 4000.0ms 分辨率: 0.1ms

速度 20.00m/s 分辨率: 0.01m/s

行程 800mm 分辨率：0.1mm

電流 20A 分辨率：0.01A

內部電源 220V/10A

儀器體積(長×寬×高) 360×280×300mm3

重量 10kg

ZSKC-7000 高壓開關綜合測試儀（觸屏）

簡介

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（低電壓動作測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

特征

1、8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

2、高速熱敏打印機，方便現場打印測試數據。

3、柱上開關動作測試裝置機內集成式操作電源，無須現場二次電源，現場方便快捷?？商峁〥C30～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

6、開關動作一次，得到所有數據及圖形。

7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

9、同時可測12路金屬觸頭斷口。

10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11、內部抗干擾電路可滿足500KV變電站內可靠使用。

參數

1．時間測量：12路 固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～19000ms，分辨率：0.01ms

2．速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3. 測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s

0.5°角度傳感器 1周波/ 0.5°

4．行程測量：動觸頭行程（行程）

接觸行程（開距）

過沖行程或反程（超程）

傳感器：50mm，分辨率:0.1mm

360線傳感器：360о，分辨率:0.5о

選配傳感器：300mm、1000mm、加速度傳感器

5. 電流：最大電流輸出為20A。

6．交直流電源 ：AC 220V ± 10%；50Hz ± 2%

7．直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)

8. 隔離開關測量范圍：

⑴、電壓輸出：DC35～265V（可調）；

⑵、電源輸出時間：0.01-19秒（可設置）；

⑶、斷口信號最大采集時間為19秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

9．主機體積：380×240×170mm

10．使用環境： -10℃~+50℃

11．相對濕度：≤90%
