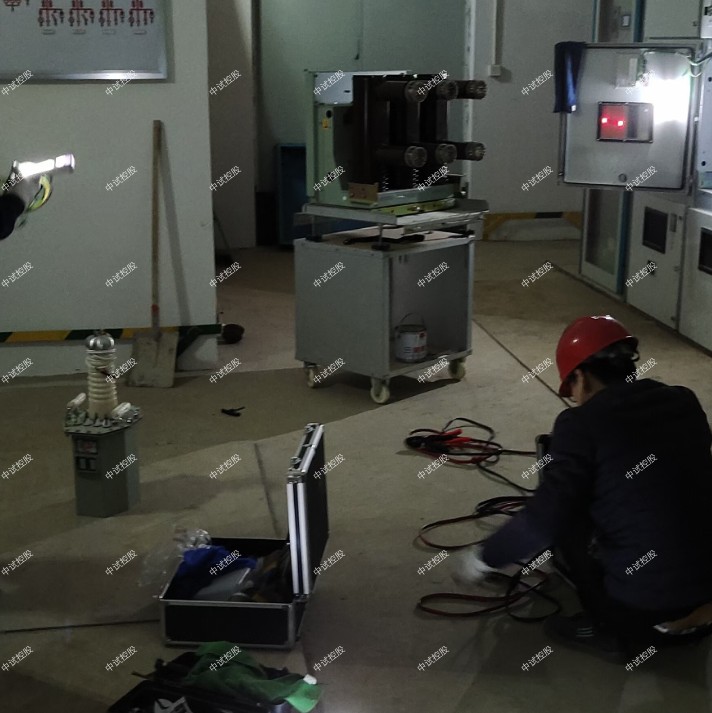

10KV高壓配電室電氣檢修交接試驗設備

電流互感器的工作原理

中試控股電力在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、中試控股儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感器就起到變流和電氣隔離的作用。

指針式電流顯示儀表大部分是安培級，所以電流互感器的二次電流大多數是安培級的(如5A等)，而計算機的采樣的信號一般為毫安級(0～5V、4～20mA等)。為此采用微型電流互感器(二次電流為毫安級)作為電流互感器與計算機采樣信號之問的橋梁，進行電流的二次變換。

10KV高壓配電室電氣檢修交接試驗設備電流互感器由一次線圈、二次線圈、鐵心、絕緣支撐及出線端子等組成。中試控股電力電流互感器的鐵心由硅鋼片疊制而成，其一次線圈與主電路串聯，且通過被測電流I1，它在鐵心內產生交變磁通，使二次線圈 感應出相應的二次電流I2(其額定電流為5A)。如將勵磁損耗忽略不計，則I1n1=I2n2，其中n1和n2分別為一、二次線圈的匝數。電流互感器的變流比K=I1/I2=n2/n1。由于電流互感器的一次線圈連接在主電路中，所以一次線圈對地必須采取與一次線路電壓相適應的絕緣材料，中試控股以確保二次回路與人身的安全。二次回路由電流互感器的二次線圈、儀表以及繼電器的電流線圈串聯組成。電流互感器大致可分為兩類，測量用電流互感器和保護用電流互感器。

10KV高壓配電室電氣檢修交接試驗設備中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

測量變壓器繞組直流電阻的目的是：檢查繞組接頭的焊接質量和繞組有無匝間短路現象；電壓分接開關的各個位置接觸是否良好及分接的實際位置是否相符；引出線有無斷裂，多股導線并繞組是否有斷股等情況。中試控股電力變壓器在大修時或改變分接頭位置后，或者出口故障短路后，需要測量繞組連同套管一起的直流電阻。測量方法如下。

 　（1）電流、電壓表法。又稱電壓降法，其原理是在被測電阻中通以直流電流，測量該電阻上的電壓降，根據歐姆定律即可算出被測電阻值。中試控股電力由于電流表和電壓表的內阻對測量結果會產生影響，所以它們被接入測量電路的方式應慎重考慮。

 　（2）平衡電橋法。它是中試控股一種采用電橋平衡的原理來測量直流電阻的方法，常用的平衡電橋有單臂和雙臂電橋兩種。測量變壓器的直流電阻時，應在變壓器停電并拆去高壓引線后進行。對大型大容量電力變壓器，因RL串聯電路的充電時間常數τ很大，使得每次測量需很長時間來等候電流、電壓表指示穩定，因而工作效率很低，常采用特殊儀器（如恒流電源）來代替試中的電源，這樣可大大縮短測試時間。測量變壓器線圈直流電阻的標準是：對于1600kVA以上變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出線的繞組，線間差別不應大于三相平均值的1%，對于1600kVA及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%，與以前相同部位測得值比較，其變化不應大于2%。

 繼電保護系統是電力系統中的重要組成部分。對保證電力系統的 安全經濟運行，防止事故發生和擴大起到關鍵性的作用。目前，從電力系統實際運行情況來看，因為電力繼電保護引起的事故還是較多的， 造成局部電網解列失壓，帶來不少經濟損失，對電網安全構成很大威 脅。
　　1 繼電保護設備狀態檢修的目標
　　1.1 提高供電可靠性
　　對繼電保護設備進行狀態檢修能有效提高設備的可靠性和可用 系數，避免傳統檢修方式的弊端，有效地延長了設備的使用壽命，從而 保證了用戶的可靠、安全用電。
　　1.2 提高設備的利用率
　　繼電保護設備采用狀態檢修后，可以實時采集各種保護監控等 自動裝置的設備狀態徽，能夠對設備的健康狀態進行有效判斷，減少 了設備無故障停機檢修的次數，提高了設備的可用率。
　　1.3 保證設備安全經濟運行
　　目前，中試控股微機繼電保護及綜合自動化系統等技術在電力系統中得到 廣泛應用，保護裝置也相繼具備了遠距離輸送的能力.可以充分利用 數字式保護的技術特點，實現數字式保護系統的狀態槍修。這就改變 了傳統的檢修方式，由計劃性檢修方式轉為預知檢修，這樣就改變 了定期檢修的盲目性，降低了憑經驗而進行的定期檢修的不可靠性和 設備的故障率。
