220kV變電站二次設備調試與運行維護所需的試驗設備

一次設備是指發、輸、配電的主系統上所使用的設備備。如中試控股發電機、變壓器、斷路器、隔離開關、母線、電力電纜和輸電線路等。

二次設備是指對一次設備的工作進行控制、保護、監察和測量的設備。中試控股如測量儀表、繼電器、操作開關、按鈕、自動控制設備、計算機、信號設備、控制電纜以及提供這些設備能源的一些供電裝置(如蓄電池、硅整流器等)。

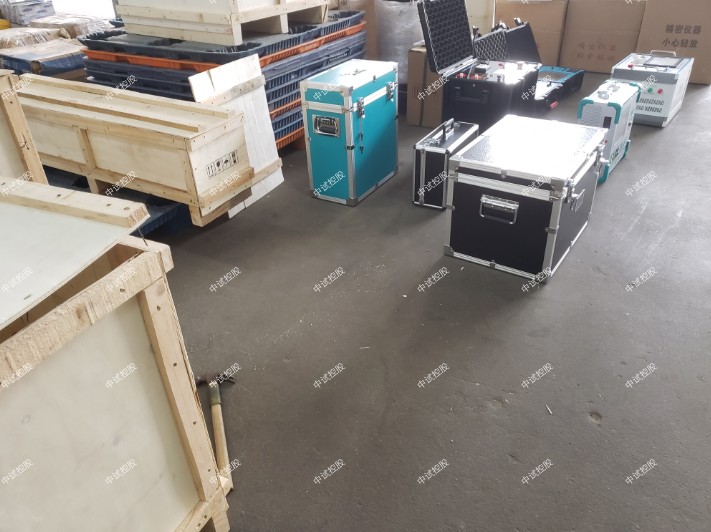

220kV變電站二次設備調試與運行維護所需的試驗設備中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置

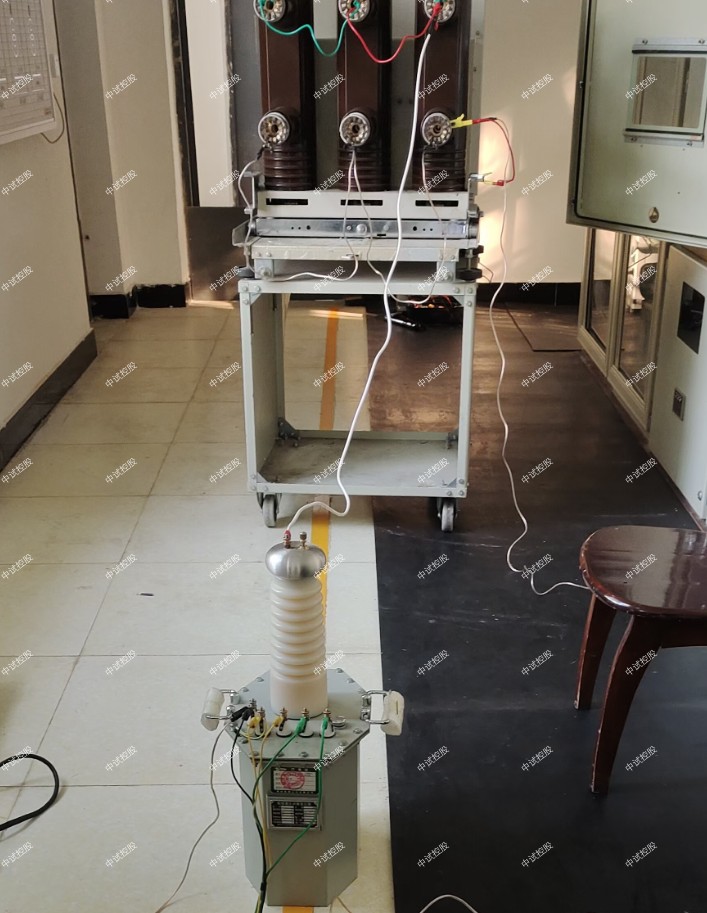

工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

220kV變電站二次設備調試與運行維護所需的試驗設備配電系統常用的直流供電方式有：

①二線制。用于城市無軌電車、地鐵機車、礦山牽引機車等的供電。

②三線制。供應發電廠、變電所、配電所自用電和二次設備用電，電解和電鍍用電。

一次配電網絡是從配電變電所引出線到配電變電所入口之間的網絡。在中國又稱高壓配電網絡。電壓通常為6～10千伏 ，城市多使用10千伏配電。隨著城市負荷密度加大，已開始采用20千伏配電方案。

由配電變電所引出的一次配電線路的主干部分稱為干線。由干線分出的部分稱為支線。支線上接有配電變壓器。一次配電網絡的接線方式有放射式與環式兩種。
變配電站繼電保護
　　1)變配電站繼電保護的作用
　　變配電站繼電保護能夠在變配電站運行過程中發生故障(三相短路、兩相短路、單相接地等)和出現不正常現象時(過負荷、過電壓、低電壓、低周波、瓦斯、超溫、控制與測量回路斷線等)，中試控股迅速有選擇性發出跳閘命令將故障切除或發出報警，從而減少故障造成的停電范圍和電氣設備的損壞程度，保證電力系統穩定運行。
　　2)中試控股變配電站繼電保護的基本工作原理
　　變配電站繼電保護是根據變配電站運行過程中發生故障時出現的電流增加、電壓升高或降低、頻率降低、出現瓦斯、溫度升高等現象超過繼電保護的整定值(給定值)或超限值后，在整定時間內，有選擇的發出跳閘命令或報警信號。
　　根據電流值來進行選擇性跳閘的為反時限，電流值越大，跳閘越快。根據時間來進行選擇性跳閘的稱為定時限保護，定時限在故障電流超過整定值后，經過時間定值給定的時間后才出現跳閘命令。瓦斯與溫度等為非電量保護。
　　可靠系數為一個經驗數據，計算繼電器保護動作值時，要將計算結果再乘以可靠系數，以保證繼電保護動作的準確與可靠，其范圍為1.3~1.5。
　　發生故障時的最小值與保護的動作值之比為繼電保護的靈敏系數，一般為1.2~2，應根據設計規范要進行選擇。

　　3)變配電站繼電保護按保護性質分類
　　(1)220kV變電站二次設備調試與運行維護所需的試驗設備發電機保護
　　發電機保護有定子繞組相間短路，定子繞組接地，定子繞組匝間短路，發電機外部短路，對稱過負荷，定子繞組過電壓，勵磁回路一點及兩點接地，失磁故障等。出口方式為停機，解列，縮小故障影響范圍和發出信號。
　　(2)電力變壓器保護
　　中試控股電力變壓器保護有繞組及其引出線相間短路，中性點直接接地側單相短路，繞組匝間短路，外部短路引起的過電流，中性點直接接地電力網中外部接地短路引起的過電流及中性點過電壓、過負荷，油面降低，變壓器溫度升高，油箱壓力升高或冷卻系統故障。
　　(3)線路保護
　　線路保護根據電壓等級不同，電網中性點接地方式不同，輸電線路以及電纜或架空線長度不同，分別有：相間短路、單相接地短路、單相接地、過負荷等。
　　(4)母線保護
　　發電廠和重要變電所的母線應裝設專用母線保護。
　　(5)電力電容器保護
　　電力電容器有電容器內部故障及其引出線短路，電容器組和斷路器之間連接線短路，電容器組中某一故障電容切除后引起的過電壓、電容器組過電壓，所連接的母線失壓。
　　(6)高壓電動機保護
　　220kV變電站二次設備調試與運行維護所需的試驗設備高壓電動機有定子繞組相間短路、定子繞組單相接地、定子繞組過負荷、定子繞組低電壓、同步電動機失步、同步電動機失磁、同步電動機出現非同步沖ji電流。
