電力系統220kV變電站自動化試驗儀器

變電站二次設備包括哪些？
變電一次設備主要有：
電力系統220kV變電站自動化試驗儀器主變壓器及其附屬設備，GIS設備，開關柜設備，接地變壓器。站用變壓器，動態無功補償裝置，其他附屬設備如中性點接地隔離開關、中點避雷器、零序電流互感器等。
二次設備有：
1、綜合自動化設備：其中包括線路保護測控柜，主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，主機、工程師、遠動等三種工作站，微機五防系統，網絡設備，衛星對時裝置，視頻監視及門禁系統等。
2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。
3、通信設備：光端機，綜合配線柜，程控調度交換機，數據通信網設備等設備。

電力系統220kV變電站自動化試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

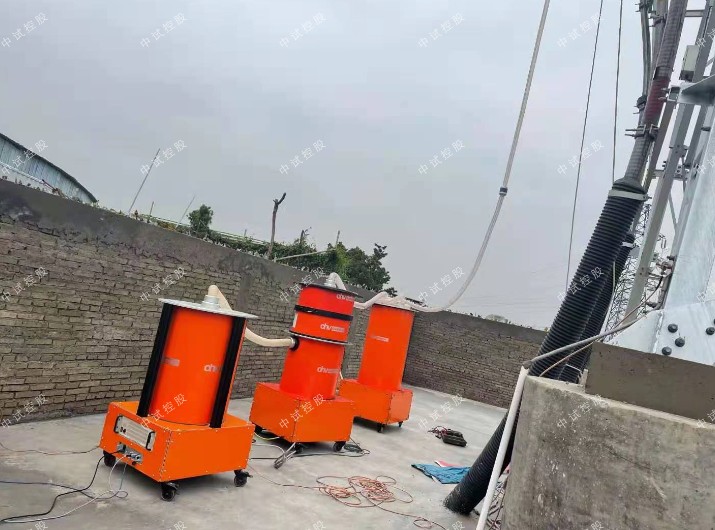

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

二次設備主要指完成下屬功能的設備：電流電壓的測量、控制、保護、計量、信號等，主要包括：電壓繼電器、電流繼電器、中間繼電器、控制熔斷器、成套保護裝置、微機保護裝置、電壓表、電流表、電度表、同期裝置、接地選線裝置、功率因數表等等。
　　有一類設備比較特殊，它既屬于一次設備、也屬于二次設備，這就是常用的電壓互感器、電流互感器，因為它們是一次回路和二次回路之間相聯系的設備，所以即可歸于一次、也可歸于二次。

電力系統220kV變電站自動化試驗儀器變電站有那些設備，哪些是一次設備，哪些是二次設備
變電所主要有變壓器、互感器、開關、刀閘。這些是一次的。二次的主要都是保護，差動，接地保護等微機保護
當然是有區別的。一次設備指的是發電廠電力功率、高壓電流傳輸和流動、變換、分配的設備，也就是高壓回路的設備稱為一次設備，如：電力變壓器、高壓開關柜、電力電抗器、高壓斷路器、隔離開關、避雷器、高壓熔斷器等。

什么叫變電站一二次設備？
在發電廠,變電所中,發電機,變壓器,電動機,開關(斷路器),隔離開關等叫一次設備.為了安全,經濟地發,供電,對一次設備及其電路進行測量,操作和保護而裝設的輔助設備,例如各種測量儀表,控制開關,信號器具,繼電器等,叫做二次設備.連接二次設備的電路,就叫做二次回路.
在變電站中輸送和分配電能的高壓電氣設備。變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器等。由一次設備相互連接，構成輸電、配電或進行其它生產的電氣回路稱為一次回路或一次接線系統。二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備。如熔斷器、控制開關、繼電器、控制電纜等。由二次設備相互連接，構成對一次設備進行監測、控制、調節和保護的電氣回路稱為二次回路或二次接線系統。

二次設備的軟件抗干擾措施
　　二次設備采取的軟件抗干擾措施就是通過各種數字濾波把采集到的干擾信號消除或削弱。中試控股數字濾波是通過程序實現的，所以在設備選型時就應該考慮，它無需增加硬件設備，只需修改一下軟件，增加一些對輸入信號進行處理的程序即可。其功能在一定程度上可以代替模擬濾波器，甚至可以完成其不能完成的功能。濾波程序有幾種，不同的濾波方法可達到改變濾波參數的目的，但對設備的判斷和處理速度會產生不同的影響。現對以下幾種常用的軟件濾波技術作簡單介紹：

　　3.1 算術平均值濾波
　　算術平均值濾波就是將本次實際采樣值Xn和前幾個周期的采集值進行算術平均得到的值作為本次采樣值。其特點是：對采樣信號進行算術平均，得到平滑的數據。可以抵制周期性的干擾信號，所取的采樣值越多，數據的平滑程度越高。但這種算法使靈敏度降低，對那些靈敏度很高的設備不適用。
　　3.2 加權平均值濾波算法
　　為提高靈敏度，可以采用加權平均值濾波算法，也就是將最近的采樣值Xn的比重在算術中加大，來提高設備對干擾的靈敏度。
　　加權平均值公式為
　　3.3 一階低通濾波算法
　　電力系統220kV變電站自動化試驗儀器在模擬數字技術中可以用一階低通濾波RC電路來削弱干擾信號。但是RC濾波器的時檢常數受到電容器大小的影響，而使用一階數字低通濾波就可不受硬件的影響，其效果是一樣的。算法的公式表示為：
　　式中：Ts——采樣周期;
　　τ——一階濾波器的時間常數;
　　Yn-1——濾波器的上次輸出;
　　Yn——濾波器本次輸出;
　　Xn——濾波器本次輸入。
　　3.4 中值濾波算法
　　中值濾波算法就是把3個采樣數據，中試控股按數值從小到大排列，取中間一個作為本次采樣數據，這種算法能夠有效地消除由于偶然因素引起的波動或由于采樣元件不穩定造成的誤碼等脈沖干擾。對于緩慢變化的過程比較有效。
　　3.5 復合濾波算法
　　復合濾波算法就是把中值濾波和算術平均值濾波兩種方法結合使用權用。即把采樣數據按數值從小到大排列，去掉最大值和最小值，將余下的采樣數據求平均值。這種方法集中兩種算法的優點，提高了濾波的效果。
　　3.6 程序判斷濾波算法
　　電力系統220kV變電站自動化試驗儀器程序判斷濾波算法就是將最近的幾個數據比較，求出差值，再與設定的允許值比較，判斷是否為干擾信號。可分為限幅濾波算法和限速濾波算法兩種。
　　以上各種軟硬件抗干擾措施，在所轄變電站內得到普遍應用，取得較好的效果。特別是在1998年，一套無功綜合控制裝置在南莊變電站投運后，由于該地區的陶瓷廠較多，干擾嚴重，造成該裝置采樣變化大，我們要求通過軟件采用復合濾波算法，提高了該裝置采樣值的穩定性
