220kV變電站新建工程電氣交接試驗儀器

變電站，是改變電壓的場所。由于發電廠多數離用戶很遠，中試控股為了減少輸送線路損耗，電力一般要經升壓變電器升高電壓到500千伏甚至更高；到了用戶那里，就要把高電壓層層變低，從500千伏變到220千伏、110千伏，再到10千伏，最后經過配電房直接變為用戶可以使用的380伏或220伏。這種升降電壓的工作靠的就是變電站。
　　如果把輸送電流的電線比喻成高速公路，那么，變電站就相當于高速公路的交流道，車輛在上高速公路前須在交流道先行加速，同理，電廠發出的電要先經過變電所升高電壓才可大量快速的輸送。車輛要進入市區，必須下交流道減速慢行，再駛向大街小巷。同樣的，高壓電須經過變電站降低電壓才可依序分送各地，并逐段降低到用戶可使用的電壓（220伏/380伏）。

為什么要在居民區附近建變電站？
　　220kV變電站新建工程電氣交接試驗儀器變電站是造福社會、服務市民的重要基礎設施。按照常規，在城市負荷密集區，1個110千伏變電站的供電半徑一般在1.5千米左右，超過這個范圍就可能導致電能質量下降，電壓不穩。
　　就好比社區居民多了，就會在附近增加設置公交車站方便市民出行一樣，電網企業為了保證居民日益增加的用電需求，有效保障可靠供電，就需要在負荷密集的居民區附近建設變電站。同時修建變電站的地方，要有一個合理的進線走廊和布線規劃，這樣才能保證變電站建成后，電力才送得來出得去。
　　目前，在擁擠的市中心找出一塊可供建變電站的空地，很不容易，很多變電站的選址都要擴進居民集中的區域。

220kV變電站新建工程電氣交接試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器

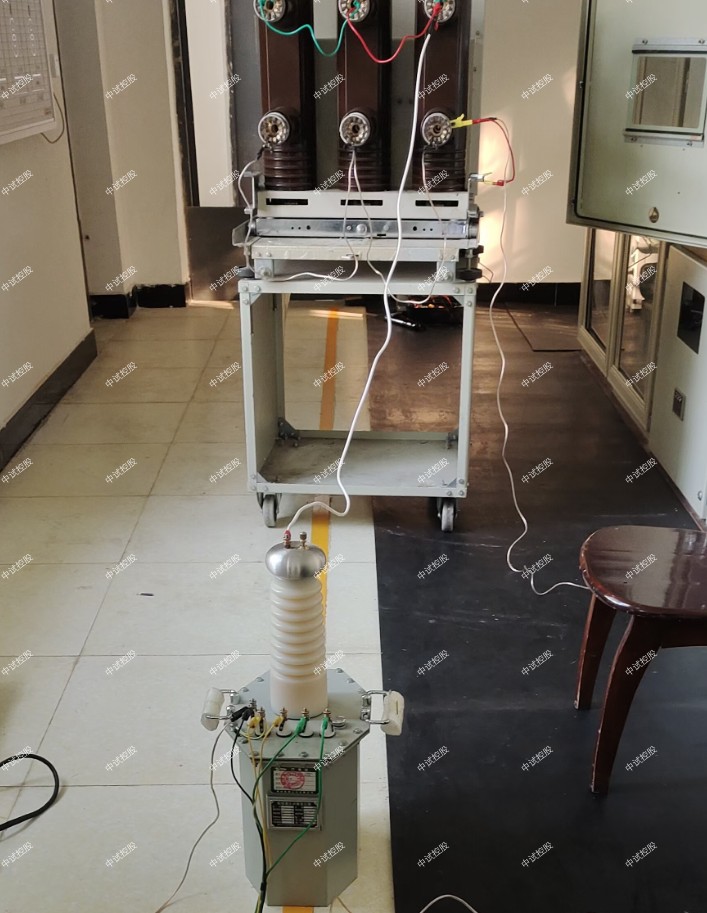

2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220kV變電站新建工程電氣交接試驗儀器新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、中試控股試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

220kV變電站新建工程電氣交接試驗儀器變電站
改變電壓的場所。為了把發電廠發出來的電能輸送到較遠的地方，必須把電壓升高，變為高壓電，到用戶附近再按需要把電壓降低，這種升降電壓的工作靠變電站來完成。變電站的主要設備是開關和變壓器。

按規模大小不同，小的稱為變電所。變電站大于變電所。變電所：中試控股一般是電壓等級在110KV以下的降壓變電站;變電站:包括各種電壓等級的"升壓、降壓"變電站。

變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網聯系起來。變電站在特定的環境中；是將AC-DC-AC轉換過程。像海底輸電電纜以及遠距離的輸送中。有些采用高壓直流輸變電形式。直流輸電克服交流輸電的容抗損耗。具有節能效應。

變電站主要是高壓變電中壓，或高壓變電低一級高壓，變電站占地較大，根據不同電壓等級及容量不同占地不同，所以會有人叫它變壓站。

從供電經濟性的角度考慮，變配電站應接近負荷中心。從生產角度考慮，變配電站不應妨礙生產和廠內運輸，變配電站本身設備的運輸也應當方便。從安全角度考慮，變配電站應避開易燃易爆場所。變配電站宜設在單位的上風側。在企業中，不易設在容易沉積粉塵和纖維的場所。變配電站不應設在人員密集的地方。變配電站的選址和建筑還應考慮到滅火、防蝕、防污、防水、防雨、防雪、防震以及防止小動物鉆入的要求。

作用：變電站是連接發電廠到用戶的一個過渡裝置。由于發電廠到用電的城市和工廠距離非常遠，而發電廠發出的電壓不高，這樣電流就很大，電流大的話，在輸電線路上根據焦耳定律就會產生很大的熱量，這樣會導致輸電線路損壞，而且電流轉換為熱能也是一種損失，所以需要把發電廠的電壓通過變電站升高，到50萬伏，然后長距離輸送到我們生活的城市和工廠，然后又通過當地的變電站把電壓降低，通過配電等措施編成我們日常的220伏的電壓。

高壓開關試驗電源箱應該選哪種

在現代高壓電力網中，開關柜這種電氣設施不可或缺，特別是目前國內主推的智能電網中，高壓開關柜越來越重要，由于智能化運作，對開關柜的穩定性提出了苛刻的要求，在智能化建設完成后一般需要對高壓開關柜進行現場調試和功能測試，因此需要一種低壓電源配合動特性測試儀來使用。

220kV變電站新建工程電氣交接試驗儀器高壓開關通電試驗箱，可作為真空斷路器及其他高壓開關提供操作電源，中試控股采用接觸式調壓器輸出250V的經整流橋整流具有輸出電壓連續可調，電流大等特點，并且體積小巧，重量輕，很適合在外攜帶，特別適用于高壓開關的現場調試，可以與高壓開關動特性測試儀配合使用，可實現外同步和空接點等多種操作，可廣泛的應用于少油、多油、真空、六氟化硫等多種型號、不同電壓等級高壓開關檢測時的輔助工作電源，還可以用于其他需要交直流電壓的場所。

高壓斷路器是電力系統最重要的控制和保護設備，高壓斷路器在正常運行中用于接通高壓電路和斷開負載，在發生事故的情況下用于切斷故障電流，必要時進行重合閘，中試控股斷路器導電回路電阻是標志斷路器質量的主要參數之一，其值的大小直接影響到斷路器通載額定工作電流時的溫升以及短路狀態下的動熱穩定性。斷路器導電回路電阻主要取決于動，靜觸頭之間的接觸電阻。接觸電阻一般是微歐級的小電阻。

220kV變電站新建工程電氣交接試驗儀器中試控股自主研發的智能回路電阻測試儀，采用高精度恒流電源，自動升流方式無需人工調節，測試迅速準確。采用四端法，有效地排除了測試線電阻對測試結果的影響。量程寬、精度高，電阻測量范圍可達99mΩ。測試時間可多檔位選擇，220kV變電站新建工程電氣交接試驗儀器滿足現場各種應用。長時間大電流輸出，燒除開關氧化膜，使測量更真實。儀器內部可自帶標準電阻，可實時自校準儀器內部及外部測試線是否正常，提高測試可靠性。同屏顯示電阻、電流、電壓、時間、狀態及提示信息，人性化操作界面設計,操作過程簡單易用。
