開關機械特性測試儀測量那方面的指標

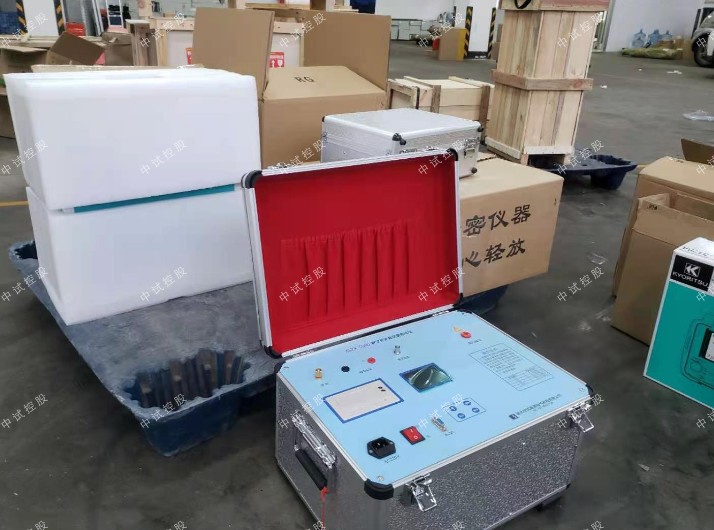

開關機械特性測試儀
適用于各種戶內、戶外少油、多油開關、真空開關、中試控股六氟化硫開關的動特性測試
主要的特征：
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期
　　2、重 合 閘：高壓開關動特性測試儀每斷口的合－分，分－合，分－合－分；過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值
　　3、彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值
　　4、速 度：剛分、剛合速度，最大速度，時間－行程特性曲線
　　5、行 程：總行程，開距，超行程，過沖行程，反彈幅值
　　6、電 流：分、合閘線圈的分、合閘電流值、電流波形圖
　　7、動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，中試控股測量斷路器的動作電壓值

【測試設置】
①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，中試控股選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程
特性曲線
”再在曲線上進行相應分析得到相應速度值。
②傳感器安裝：根據
測速傳感器
安裝位置不同，選取
相別
。如果是三相聯動機構，一般選在“A”相。
③測試時長：指內部電源輸出操作電壓的時間長度。
250ms：一般開關的單分、單合試驗，選250ms時長;
500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
1000ms：老式的
發電機出口開關
如SN4-10G、SN-20G的
合閘
時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
2000ms：開關做“分－合－分”操作時，選2000ms時長;
4000ms：開關做“合－分－合－分”操作時，選4000ms時長;
進行儀器內部操作電壓校驗時，選4000ms時長。
④觸發方式：
內觸發：用儀器內部直流電源進行分、合閘操作;
外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈
上取
電壓信號作計時起點。
⑤傳感器：有通用、旋轉和
直線傳感器
三個選項，根據所用的傳感器進行相應設定即可。
⑥電阻類型：關閉：測試普通金屬
斷口
開關。合閘電阻，測試帶
并聯電阻
開關。
石墨觸頭
，測試石墨觸頭類型斷口開關。
⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和
旋轉傳感器
測速時，將此項關閉。
⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。
用直線傳感器測速及行程時，輸入傳感器的標注行程值。
提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置
⑨線路編號：用戶輸入現場開關的線路編號，方便數據存儲和查找。

【電壓調整】
設置中試控股儀器的輸出控制電壓，
鍵快速調整電壓，
鍵細調電壓，調整至開關額定操作電壓后，按
鍵保存并退出。
內部電源電壓校驗：用萬用表量“控制電源輸出”的合閘端或
分閘
端，將測試時長設定在2000ms或4000ms，
做單
合或單分操作，即可量到輸出電源的電壓值。
校驗完畢后務必將測試時長調回到250ms！否則長時間直流輸出會燒毀開關合分閘線圈。
注意：儀器內部操作電源不可用作現場儲能電機的電源!
【狀態檢測】
中試控股檢測旋轉傳感器工作是否正常，安裝是否合理。
提示：所有設置完成后，儀器即自動保存設置項，下次試驗如不更改，則儀器仍按照此設置進行試驗。
