220kV變電站改造二次部分調試儀器

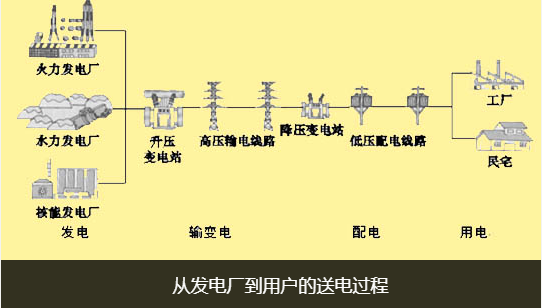

在變電站中輸送和分配電能的高壓電氣設備。變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器等。由一次設備相互連接，構成輸電、配電或進行其它生產的電氣回路稱為一次回路或一次接線系統。二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或所需的低壓電氣設備。如熔斷器、控制開關、繼電器、控制電纜等。中試控股由二次設備相互連接，構成對一次設備進行監測、控制、調節和保護的電氣回路稱為二次回路或二次接線系統。

變電所二次設備包括哪些？？它們有什么作用？
對一次設備進行監察、測量、控制、保護和調節的設備，稱為二次設備。
220kV變電站改造二次部分調試儀器二次設備主要包括哪些：
（1）測量表計。用來監視、測量電路的電流、電壓、功率等。
（2）絕緣監察裝置。用來監察交、直流電網的絕緣狀況。
（3）控制和信號裝置。控制主要是指采用手動或自動方式，通過操作回路實現配電裝置中斷路器的合、跳閘。
（4）繼電保護及自動裝置。
（5）直流電源設備。包括蓄電池組和硅整流裝置。用作開關電器的操作、信號、繼電保護及自動裝置的直流電源，中試控股以及事故照明和直流電動機的備用電源。
（6）塞流線圈（又稱高頻阻波器）。為電力載波通信設備中必不可少的組成部分，它與耦合電容、結合濾波器、高頻電纜、高頻通信機等組成電力線路高頻通信通道。塞流線圈起到阻止高頻電流向變電站或支線泄漏、減小高頻能量損耗的作用。
（7）綜合自動化設備。

220kV變電站改造二次部分調試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

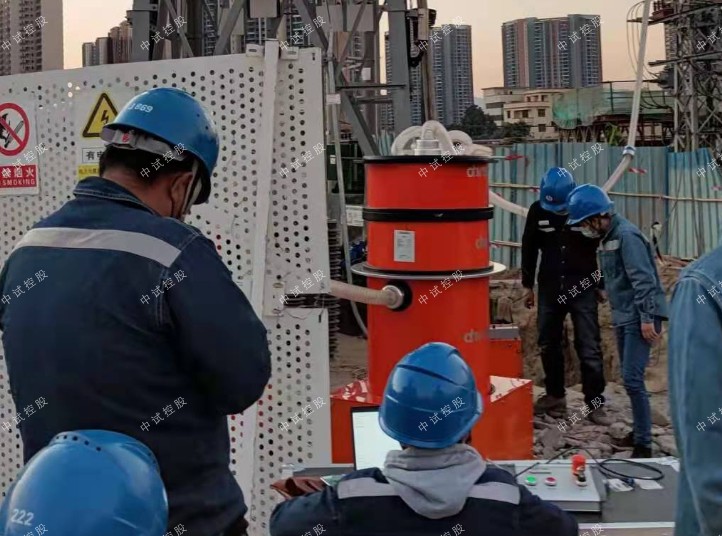

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220kV變電站改造二次部分調試儀器變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

220kV變電站改造二次部分調試儀器變壓器有載分接開關測試儀操作中的注意事項

變壓器有載分接開關測試儀可 實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精 確測量，是測試有載分接開關的理想設備。

在操作變壓器有載分接開關測試儀時我們應該需注意以下幾點：

①. 儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；

②. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的 O 端不要接 地；

③. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸表面氧 化層及觸頭間雜質；

④. 使用前，儀器的接地端子必須接好地線；

⑤. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；

⑥. 測試過程中，不允許拆除測試線；

⑦．測試結束后，先關閉儀器再拆除所有接線。

如何解決高壓開關測試儀試驗時開關不動作技術問題

高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。中試控股高壓開關測試儀是測試高壓斷路器的機械動特性參數的重要儀器。

我們在現場用儀器進行控制合、分閘操作時通常會遇到開關不動作的技術問題，這時候首先應該判斷以下幾種情況。

1、現場合、分閘控制接線不正確或控制回路存在問題

處理辦法：找到現場控制柜的控制接線圖，分 別找出合、分閘線圈和開關輔助接點，參見本說明書附錄二控 制接線圖及說明重新接線。檢查控制回路，保證回路暢通。

2、檢查儀器操作電源是否有直流輸出

用萬用表對儀器內部提供的操作電源進行電壓校驗檢查（參見本說明書 5.1.1 條的第⑨項）。如電壓輸出正常，則進行其它檢查;如無電壓輸出，則

（1）操作控制線上的保險或控制線損壞。

處理辦法：更換新保險管或重新接好控制線。

（2）儀器內部電源損壞

處理辦法：用現場開關柜操作電源，采用“外觸發”方式進行操作。（參見本中試控股6.2.②條操作介紹）同時通知提供備用機。

3、220kV變電站改造二次部分調試儀器開關機構存在保護閉鎖（如西門子、ABB 開關）

處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖， 請現場技術人員或開關人員根據現場控制柜的控制接線圖，協助解除閉鎖。 ②用現場操作電源，用“外觸發”方式試驗。
