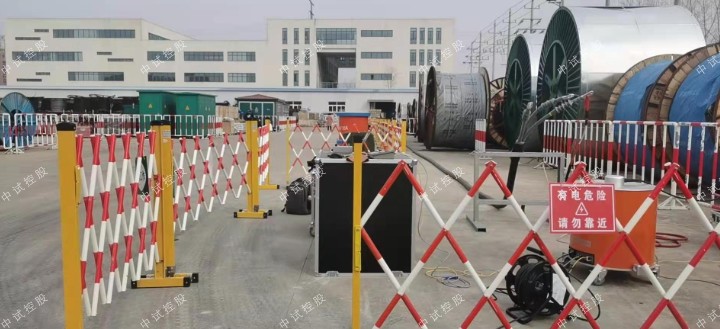

220KV開關站試驗現場儀器

改變電壓的場所。為了把發電廠發出來的電能輸送到較遠的地方，必須把電壓升高，變為高壓電，到用戶附近再按需要把電壓降低，中試控股這種升降電壓的工作靠變電站來完成。變電站的主要設備是開關和變壓器。

按規模大小不同，小的稱為變電所。變電站大于變電所。變電所：一般是電壓等級在110KV以下的降壓變電站;變電站:包括各種電壓等級的"升壓、降壓"變電站。

變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網聯系起來。變電站在特定的環境中；是將AC-DC-AC轉換過程。像海底輸電電纜以及遠距離的輸送中。有些采用高壓直流輸變電形式。直流輸電克服交流輸電的容抗損耗。具有節能效應。

變電站主要是高壓變電中壓，或高壓變電低一級高壓，變電站占地較大，根據不同電壓等級及容量不同占地不同，所以會有人叫它變壓站。

從供電經濟性的角度考慮，中試控股變配電站應接近負荷中心。從生產角度考慮，變配電站不應妨礙生產和廠內運輸，變配電站本身設備的運輸也應當方便。從安全角度考慮，變配電站應避開易燃易爆場所。變配電站宜設在單位的上風側。在企業中，不易設在容易沉積粉塵和纖維的場所。變配電站不應設在人員密集的地方。變配電站的選址和建筑還應考慮到滅火、防蝕、防污、防水、防雨、防雪、防震以及防止小動物鉆入的要求。

作用：變電站是連接發電廠到用戶的一個過渡裝置。由于發電廠到用電的城市和工廠距離非常遠，而發電廠發出的電壓不高，這樣電流就很大，電流大的話，在輸電線路上根據焦耳定律就會產生很大的熱量，這樣會導致輸電線路損壞，而且電流轉換為熱能也是一種損失，所以需要把發電廠的電壓通過變電站升高，到50萬伏，然后長距離輸送到我們生活的城市和工廠，然后又通過當地的變電站把電壓降低，通過配電等措施編成我們日常的220伏的電壓。

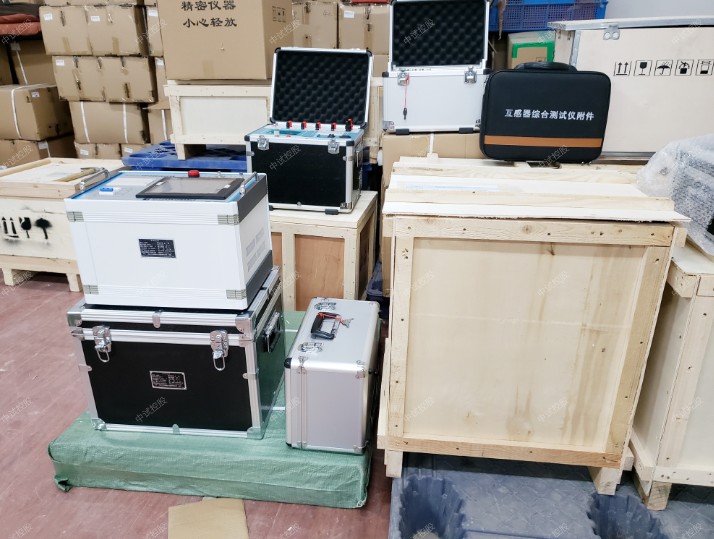

220KV開關站試驗現場儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220KV開關站試驗現場儀器變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、220KV開關站試驗現場儀器溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

220KV開關站試驗現場儀器如何正確的使用直流高壓發生器

對氧化鋅避雷器等高壓電氣設備進行直流耐壓試驗往往要用到直流高壓發生器。直高發憑借著過載能力強、測量精度高、使用簡單等特點廣受市場青睞。

要正確的使用直流高壓發生器我們首先試驗前檢查其完好性，聯接電纜不應有斷路和短路，中試控股設備無破裂等 損壞。其次，將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保 護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即 一點接地)。嚴禁各接地線相互串聯。

使用的時候電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一 般為試驗電壓的 1．1 倍。在電源開關接通時，中試控股應注意管擦紅燈是否亮起，亮則表示電源已經接通；按綠色按鈕，則綠燈亮，表示高壓接通。如果是做空載升壓，我們還需要驗證過電壓保護整定是否靈敏。

使用中我們應當順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓 后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現 象及聲響。在進行降壓操作應該將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。

對試品進行泄漏及直流耐壓試驗

220KV開關站試驗現場儀器在進行檢查試驗確認試驗器無異常情況后， 即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤 后即打開電源。 中試控股升壓至所需電壓或電流。升壓速度以每秒 3—5kV 試驗電壓為宜。對于大電容 試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。對小電 容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的 95％，再 緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需 對氧化鋅避雷器進行 0.75UDC—1mA 測量時，先升至 UDC1mA 電壓值，然后按 下黃色按鈕，此時電壓即降至原來的 75％，并保持此狀態。此時可讀取電 流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時 按綠色按鈕即可。 必要時用外接高壓分壓器比對控制箱上的電壓。

220KV開關站試驗現場儀器試驗完畢應先降壓，后關閉電源
