變電站二次回路調試試驗儀器110KV/220kV

變電站的工作原理

變壓器是變電站的主要設備，分為雙繞組變壓器、三繞組變壓器和自耦變壓器(即高、低壓每相共用一個繞組，中試控股從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。電壓高低與繞組匝數成正比，電流則與繞組匝數成反比。

互感器。電壓互感器和電流互感器的工作原理與變壓器相似，它們把高電壓設備和母線的運行電壓、大電流即設備和母線的負荷或短路電流按規定比例變成測量儀表、繼電保護及控制設備的低電壓和小電流。

開關設備。中試控股它包括斷路器、隔離開關、負荷開關、高壓熔斷器等，都是斷開和合上電路的設備。斷路器在電力系統正常運行情況下用來合上和斷開電路；故障時在繼電保護裝置控制下自動把故障設備和線路斷開，還可以有自動重合閘功能。

變電站二次回路調試試驗儀器110KV/220kV防雷設備。變電站還裝有防雷設備，主要有避雷針和避雷器。避雷針是為了防止變電站遭受直接雷擊將雷電對其自身放電把雷電流引入大地。在變電站附近的線路上落雷時雷電波會沿導線進入變電站，產生過電壓。

變電站二次回路調試試驗儀器110KV/220kV

一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器

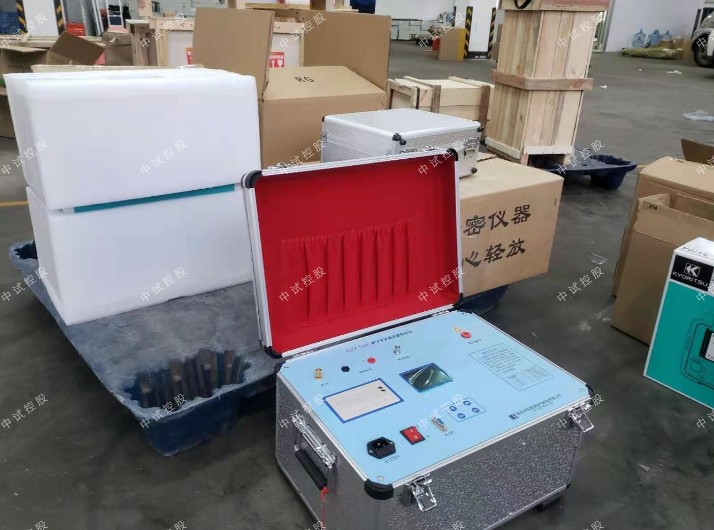

1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站二次回路調試試驗儀器110KV/220kV

變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、

變電站二次回路調試試驗儀器110KV/220kV

ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

直流高壓發生器的幾種測量方法

直高發（別名：高壓發生器、直流高壓發生器）是根據新的中國電力行業標準 DL/T848.中試控股1-2004《直流 高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。，具有體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全等特點。

做為電力檢修部門、工礦、冶金、鋼鐵等企業動力部門常用的試驗儀器，不得不介紹下高壓發生器的幾種測量方法。

a.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空 試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏 電流：Io =Ⅰ1—I’

b.當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

接線圖

微安表接入試品CX高壓側接線圖

微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀 表端的屏蔽緊密聯接。如果試品表面要排除試品表面泄漏電流的影響可在試 品高電位端用金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。

接線圖

c.對氧化鋅、避雷器等試品接地端可拆開的情況下，也可采用在試品 的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽 相聯接(見下圖)

接線圖

對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜 等大電容試品一般要待試品電壓自放電至試驗電壓的 20％以下，再通過配套的 放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和 更換接線工作。
