輸配電工程中變壓器的檢測調試儀器

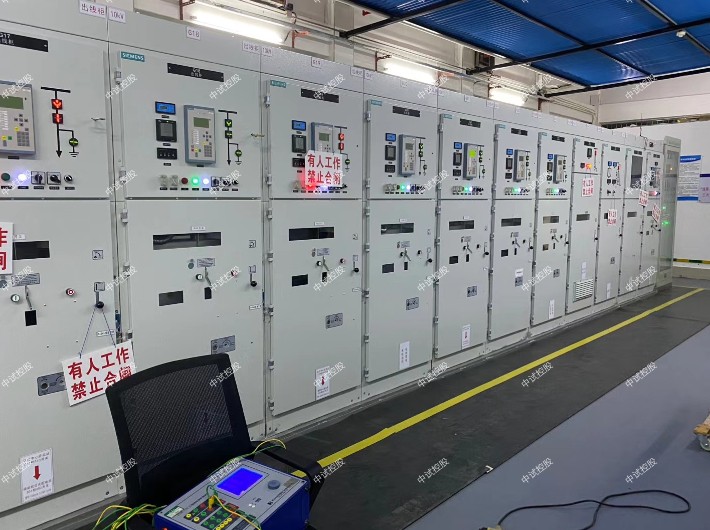

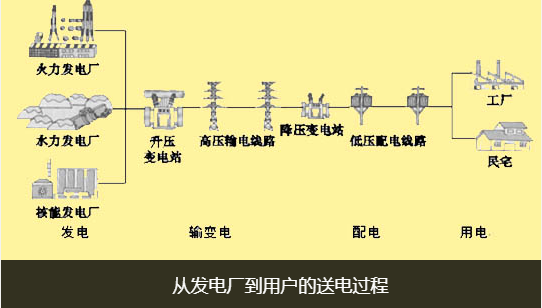

輸配電工程中變壓器的檢測調試儀器交換功率和匯集、分配電能的電氣裝置的組合設施。它包括有母線、斷路器、隔離開關、中試控股電壓互感器、電流互感器和避雷器等。配電裝置是按照變電所電氣主接線的要求進行布置的， 其布置方式有屋外式和屋內式兩種，屋外式布置中又有中型、半高型和高型等不同型式。6～10 kV配電裝置通常采用屋內式， 35 kV配電裝置可以根據具體情況采用屋內式或屋外式，110 kV及以上配電裝置通常采用屋外式。在地區或場地狹窄處， 110～220 kV配電裝置則采用屋內式。氣體絕緣金屬封閉開關設備(GIS)則同時具有占地少和防等優點， 它也有屋內式和屋外式兩種。
電力變壓器
變換電壓的設備。中試控股它連接著不同電壓的配電裝置，習慣稱為變電所的主變壓器。凡降低電壓向地區或用戶供電的變壓器稱作降壓變壓器; 凡升高電壓向電力網送電的變壓器稱作升壓變壓器。變電所中有兩種或三種電壓的配電裝置時， 則分別采用雙繞組或三繞組降壓變壓器。在發電廠中，發電機均連接在升壓變壓器的低壓繞組上。當單臺發電機容量大于200 MW時，需采用雙繞組升壓變壓器;當單臺發電機容量小于100 MW時，可以采用雙繞組變壓器或三繞組變壓器。當不同電壓配電裝置之間需交換功率時，可以采用聯絡變壓器。聯絡變壓器一般為自耦變壓器或雙繞組變壓器， 如果需要從聯絡變壓器取得自用電電源時，則需采用三繞組變壓器，從其低壓繞組上引接自用電電源。變電所自用電源也可以直接從自耦變壓器的低壓繞組上引接。
控制、測量、信號、保護和自動裝置
它們是保證電氣設備安全運行的監控和保護手段。控制有一對一控制和選線控制等方式， 其電源有強電 (110～220V) 和弱電 (48 V及以下) 之分。保護有主設備保護和線路保護、母線保護幾類。測量有常規測量和選擇測量兩類，可顯示各種所需的電氣計量。信號有聲響信號和燈光信號兩種，也有強電和弱電之分。當電氣設備出現不正常運行情況時， 自動裝置就能及時自動完成保證安全運行的操作， 例如備用電源自動投入裝置和自動重合器等。上述各種設施一般設在變電所主控制樓(室)內。330 kV及以上的變電所一般建有主控制樓，中試控股通常為三層建筑物;220 kV及以下的變電所一般建設單層主控制室; 無人值班變電所一般只建設簡易的控制小室。控制和保護設施均由變電所二次回路電源供電。二次回路電源包括有蓄電池直流電源、復式整流電源、電容儲能電源和交流二次電源幾種。220 kV及以上變電所中采用蓄電池直流電源，110 kV及以下不重要的變電所中通常采用其他種類的二次回路電源。

輸配電工程中變壓器的檢測調試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

輸配電工程中變壓器的檢測調試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、輸配電工程中變壓器的檢測調試儀器ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

輸配電工程中變壓器的檢測調試儀器變頻串聯諧振試驗裝置的工作原理分析

變頻串聯諧振試驗裝置主要針對 10kV-220kV、變電站及線路等 所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設 計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓 的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試 驗部門及電力安裝、修試工程單位理想的耐壓設備。

變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式;變頻串聯諧振成套裝置由控制器和濾波器組成。中試控股變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

變頻串聯諧振成套裝置工作原理

通過變頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品Cx上，通過改變變頻控制器的輸出頻率，使回路處于串聯諧振狀態，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。

回路的諧振頻率取決于被試品電容Cx和電抗器的電感L，諧振頻率f=1/（2π√LC）。
