承裝修試電力設備

時間：2021-04-10

承裝修試電力設備

下面中試控股詳細介紹電流互感器變比的現場簡捷檢查方法

鄉(鎮)農村農電管轄的電流互感器數量大且分散，長期以來得不到及時校驗，有的TA銘牌已字跡模糊甚至脫落，有的一次線穿繞匝數與實際變比不符，待發現時退補電量與用戶可能發生矛盾，因而需要一種現場核實變比的快捷方法。筆者利用帶有數據保持功能的數字式鉗形電流表，承裝修試電力設備同時測出TA中的一、二次線的電流值，用一次電流值除以二次電流值，即為該TA的倍率，該倍率與實際倍率有±5％左右的誤差，應視為正常。具體測試方法和注意事項如下：

測試過程無須拆動任何接線，選用兩只測量精度較高的帶有數據保持功能的鉗形電流表，選擇好對應的量程檔位，分別夾在TA的一次線和二次線回路中，當數字基本穩定時，同時按下兩只表的數據保持按鈕，即為該TA的一二次電流值。例如測得一次電流值為61.4A，二次值為2.93A，倍率為20.96，則該 TA的互感比為100/5。由于計量TA一、二次電流比都呈較好的線性關系，其精度和變比出廠時都已確定，現場所測誤差值不應偏離太大。當測量出誤差特大時，除檢查測量方法是否正確，鉗形表讀數是否正常外，應檢查互感器的一次穿線匝數與銘牌標注是否相符。

承裝修試電力設備鉗形電流表盡量選用小直徑鉗頭，鉗口應清潔，鉗頭扳機應靈活，以確保重復測量精度,如遇互感器的一次線為母線，鉗口卡不住時，則測其分路出線(必須拉開其它分路，確保母線電流等于所測量的分路出線電流)。若有其他設備分流，可單測其分流值加上所測值一并計算。
整個測量過程中，設備的電源裸露部分都帶電，應保持距離，謹慎操作，注意安全。
使用鉗形電流表要正確操作是關鍵,否則帶來附加誤差及錯誤結淪

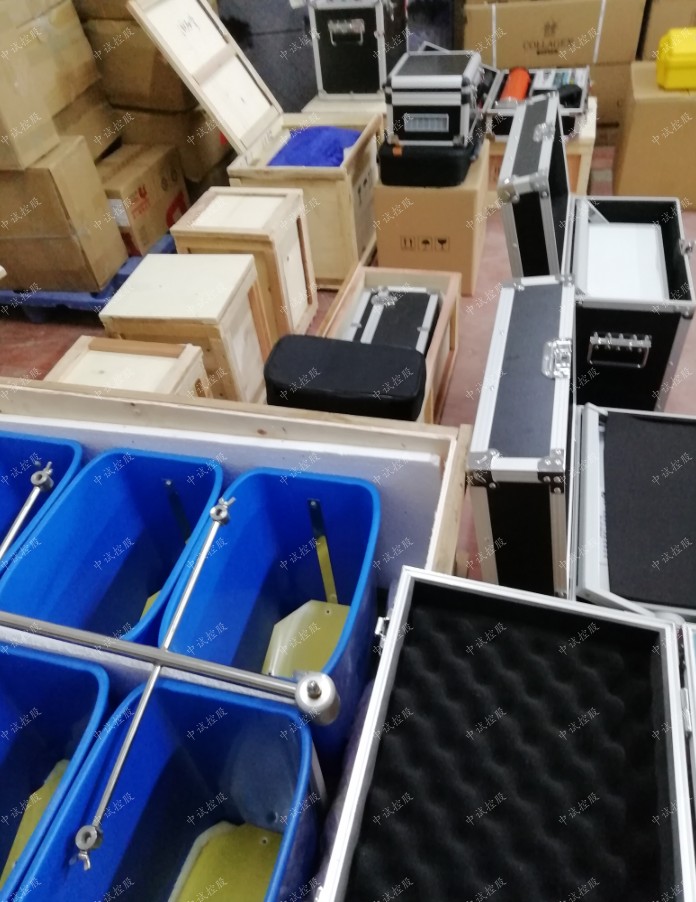

承裝修試電力設備中試控股ZS系列三、四、五級承試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

承裝修試電力設備特種變壓器變比組別測試儀安全措施及性能特點

1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對中試控股儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃和綠色線夾，不要用錯，不用的測試夾要懸空。
9、測試試驗變壓器時，不可從低壓加電，測儀表線圈的電壓比，以免發生危險。
10、變壓器外殼和儀器的的接地端要良好接地。但三相變器的中性點不要接地。單相試驗變壓器的高壓尾不要接地。
性能特點
1、特別適合特種變壓器的變比及相位差測試。
2、特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度　
3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
4、不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
5、真正意義上的三相同時測量。
6、測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比。
7、速度快，一組數據的測試時間為8秒鐘。
8、測試結果不受工頻電源頻率及幅值波動的影響。
9、內部具有過流保護功能，高、低壓反接的保護功能。
10、可以完全由上位機控制整個測試過程，保存數據，打印試驗報告。
11、測試結果自動保存，最多可保存99個。
12、中試控股儀器內置使用說明書，可以隨時查閱。
